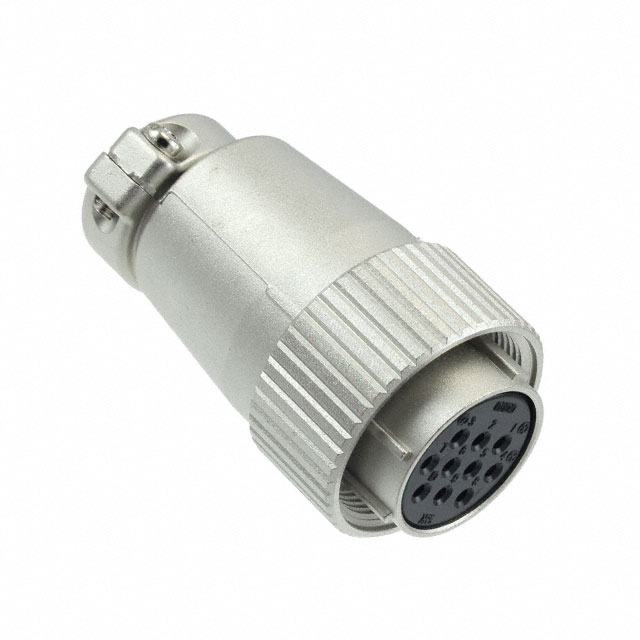

JR21PK-10S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 10pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装 53.5mm(长度)
供应商型号: 10B-2929890-4
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21PK-10S(71)

JR21PK-10S(71)概述

    # JR 系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器是符合日本工业标准(JIS C 5432)的电设备用圆形连接器。该系列产品广泛应用于汽车、通信、工业自动化等领域,具有高可靠性、耐用性强的特点。它们能够确保电路间的可靠连接,从而提高设备的整体性能和稳定性。

    技术参数


    额定电流
    | 壳体尺寸 | 接触数 | 额定电流 |
    |
    | 13 | 3 | 10A |
    | 5 | 5A
    | 16 | 7 | 10A |
    | 10, 14 | 5A
    | 21 | 10 | 10A |
    | 16 | 5A(压接型:3A)
    | 26 | 5A(仅A、B:10A)
    | 25 | 4 | 30A |
    | 5, 16 | 10A
    | 24 | 5A(压接型:3A)
    额定电压
    | 壳体尺寸 | 接触数 | 额定电压 |
    |
    | 13 | 3, 5 | AC250, DC350V |
    | 16 | 7, 10, 14 | AC250, DC350V |
    | 21 | 10, 16, 26 | AC250, DC350V |
    | 25 | 4, 5 | AC1000V, DC1400V |
    | 16, 24 | AC250, DC350V
    工作温度范围
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    JR系列连接器具备以下特点和优势:
    1. 可靠性高:符合严格的JIS标准,适用于要求高可靠性的应用场景。
    2. 多种接触形式:提供多种接触数和壳体尺寸的选择,以满足不同需求。
    3. 良好的抗振和冲击性能:通过振动和冲击测试,确保在恶劣环境中仍能保持稳定性能。
    4. 优异的绝缘性能:绝缘电阻达到1000MΩ以上,耐压性能优越。
    5. 多样化的终端方式:支持焊接和压接两种终端方式,便于安装和维修。

    应用案例和使用建议


    JR系列连接器广泛应用于汽车、通信设备、工业控制系统等多个领域。例如,在汽车制造中,JR系列连接器可以用于安全气囊系统、传感器接口和其他关键部件的连接。在实际应用中,需注意以下几点:
    1. 选择合适的接触数和壳体尺寸:根据具体应用场合选择合适的产品型号。
    2. 注意环境条件:避免在极端温度、湿度或含有硫化物气体的环境中使用,以防止接触面腐蚀。
    3. 定期检查:建议在存储超过6个月后进行焊接测试,以确保产品的长期性能。

    兼容性和支持


    JR系列连接器具有广泛的兼容性,可与其他符合相同标准的电子设备和组件配合使用。此外,制造商提供了一系列配套工具,如手动和自动压接工具、压线机和拔出工具等,以方便用户的安装和维护。

    常见问题与解决方案


    1. 问题:连接器在高温环境下接触不良
    - 解决方案:检查连接器是否暴露于极端温度环境中,必要时重新选择合适的连接器型号。
    2. 问题:连接器表面出现氧化现象
    - 解决方案:避免将连接器暴露于含有硫化物的环境中,定期进行清洁保养。
    3. 问题:压接过程中连接器损坏
    - 解决方案:严格按照制造商提供的安装指南操作,选择正确的压接工具和工艺。

    总结和推荐


    JR系列圆型连接器是一款性能卓越、可靠度高的连接器产品,特别适合在需要高可靠性和稳定性的场合使用。其广泛的应用范围和丰富的规格选择使其成为各种复杂系统的理想选择。因此,我们强烈推荐JR系列连接器给对产品性能有严格要求的客户。
    本手册详细介绍了JR系列圆型连接器的技术参数、特点及适用场景,希望能为您的设计和选型提供有益参考。如有任何疑问或进一步需求,请联系我们的技术支持团队。

JR21PK-10S(71)参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
长*宽*高 53.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装
