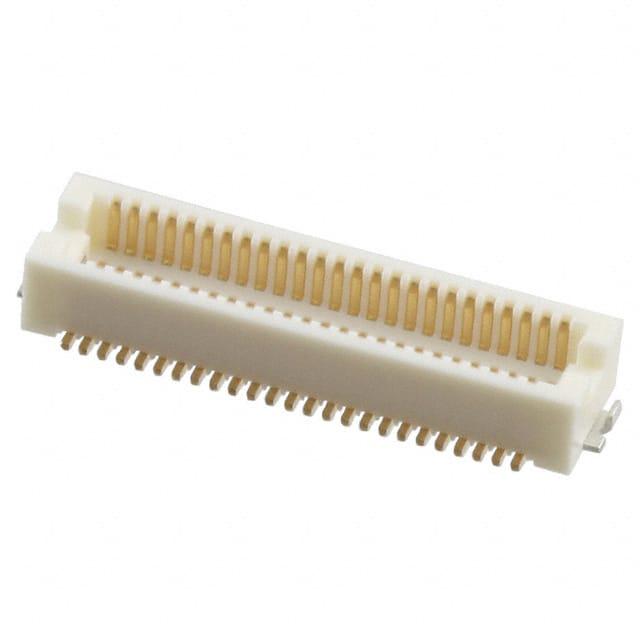

DF12E(4.0)-50DP-0.5V(81)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距50p双排排针 板对板连接器, DF12系列, 直角, 表面
供应商型号: 7054990
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC 矩形连接器 - 外壳 DF12E(4.0)-50DP-0.5V(81)

DF12E(4.0)-50DP-0.5V(81)概述

    DF12 系列 0.5mm 接线板对板连接器技术手册

    1. 产品简介


    DF12系列是HIROSE公司设计的一款0.5mm间距SMT接线板对板连接器。该连接器以其小巧的体积、多样的堆叠高度选择及自动化组装能力而著称,适用于各类电子设备内部的电路连接。主要应用于通信设备、消费电子产品、医疗设备等领域。

    2. 技术参数


    - 电流额定值:0.3A
    - 工作温度范围:-45°C 至 +125°C
    - 存储温度范围:-10°C 至 +60°C
    - 电压额定值:50V AC
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    详细技术规格如下:
    - 绝缘电阻:最小500MΩ(测试条件:100V DC)
    - 耐电压:无闪络或绝缘击穿(测试条件:150V AC/1分钟)
    - 接触电阻:最大50mΩ(测试条件:100mA)
    - 振动测试:无1μs以上的电气断开(测试条件:频率10Hz至55Hz,单幅振幅0.75mm,各方向2小时)
    - 稳态湿度:最大接触电阻50mΩ,最小绝缘电阻500MΩ(测试条件:40±2°C,湿度90%-95%,96小时)
    - 温度循环:最大接触电阻50mΩ,最小绝缘电阻500MΩ(测试条件:-65°C 30分钟 -> 5°C至35°C 10分钟 -> 125°C 30分钟 -> 5°C至35°C 10分钟,共5次循环)
    - 耐用性:最大接触电阻50mΩ(测试条件:插拔50次)
    - 耐焊接热:无影响性能的组件变形(回流焊:按推荐温度曲线;手动焊接:350°C,3秒)

    3. 产品特点和优势


    - 堆叠高度多样性:提供3mm、3.5mm、4mm和5mm四种堆叠高度,适用于不同应用需求。
    - 自动组装支持:具有真空吸拾区域,便于使用自动贴片机进行批量生产。
    - 金属固定件选项:可选配金属固定件,以防止焊接过程中的脱落,提高FPC装配的稳定性。

    4. 应用案例和使用建议


    - 应用案例:广泛用于通信模块、医疗监测设备、智能穿戴设备的内部布线。这些设备通常要求小型化、轻量化且可靠性高,DF12系列正符合这些需求。
    - 使用建议:根据实际应用需要选择合适的堆叠高度。建议使用过程中注意温度控制,特别是在高温环境下确保连接稳定。

    5. 兼容性和支持


    - 兼容性:该系列连接器能够与市场上主流的自动贴片机配合使用,提高生产线的效率。此外,通过调整组件的排布,可以轻松集成到不同的电子模块中。
    - 支持:HIROSE公司为DF12系列提供了全面的技术支持服务,包括售前咨询、售后服务以及详细的安装指导文档,确保用户在使用过程中能够获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何判断连接器是否损坏?
    - 解决方案:检查连接器外观是否有明显损伤或变色,使用万用表测量接触电阻和绝缘电阻是否符合标准。

    - 问题2:如何处理焊接后出现的虚焊现象?
    - 解决方案:重新对焊接点进行清洁处理,并按照推荐的焊接温度曲线再行焊接一次。
    - 问题3:如何在极端环境下保持连接器性能稳定?
    - 解决方案:选择带有金属固定件的版本,并严格按照推荐的温度、湿度范围进行存储和操作。

    7. 总结和推荐


    DF12系列0.5mm间距SMT接线板对板连接器凭借其丰富的堆叠高度选择、优秀的自动组装能力和可靠的焊接质量,在多种应用场景中表现优异。该产品广泛应用于通信、医疗、消费电子等多个领域,适合追求高性能、高可靠性的电子设备制造商。强烈推荐使用该系列产品,以满足不同电子设备的设计需求。

DF12E(4.0)-50DP-0.5V(81)参数

参数
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 50pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DF12E(4.0)-50DP-0.5V(81)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12E(4.0)-50DP-0.5V(81)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF12E(4.0)-50DP-0.5V(81) DF12E(4.0)-50DP-0.5V(81)数据手册

DF12E(4.0)-50DP-0.5V(81)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 22.6482
250+ ¥ 22.1511
500+ ¥ 21.6774
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
