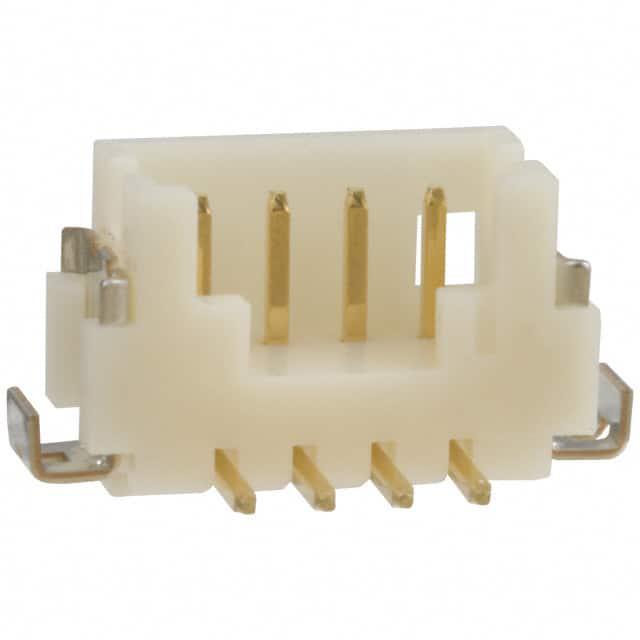

DF13B-4P-1.25V(51)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1 4pin Male Pin 米黄色 贴片安装 9.65mm(长度)*4.9mm(高度)
供应商型号: 798-DF13B4P125V51
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF13B-4P-1.25V(51)

DF13B-4P-1.25V(51)概述


    产品简介


    产品类型
    DF13系列是HIROSE公司推出的1.25mm间距微型压接式连接器,具有直型和直角型两种安装方式,适用于各种消费电子设备、笔记本电脑、移动终端以及其他小型商用设备。
    主要功能
    该系列连接器具备以下主要功能:
    - 微型尺寸:直型安装高度为5.8mm,插件式(DIP)安装高度为5.3mm;直角型安装高度分别为3.6mm和5.3mm。
    - 多触点设计:双排设计最多可达40个触点,比单排设计密度高30%。
    - 自动组装支持:具备真空吸收区,可以进行自动组装,并提供带状包装和管状包装选项。
    - 结构防误插入:采用防止误插的保护盒设计,并在表面贴装(SMT)上配备金属配件以防焊锡脱落。
    应用领域
    DF13系列广泛应用于各类电子产品中,如笔记电脑、移动终端、小型商用设备以及各类消费电子产品,特别是视频相机等便携设备。

    技术参数


    电气特性
    - 绝缘电阻:最小值为500MΩ,测试电压100V直流电。
    - 耐压强度:无闪络或绝缘击穿现象,测试电压为500V交流电,持续1分钟。
    - 接触电阻:最大值为30mΩ,电流100mA。
    - 振动测试:无1μs以上电气中断现象,频率范围10至55Hz,单振幅0.75mm,持续2小时,每方向。
    - 湿度测试:连续湿度状态,接触电阻最大30mΩ,绝缘电阻最小500MΩ,温度40°C,湿度90%-95%,96小时。
    - 温度循环测试:接触电阻最大30mΩ,绝缘电阻最小500MΩ,循环温度范围-55°C至85°C,共5次。
    - 耐久性:Tin镀层25次,金镀层50次。
    - 抗焊热测试:焊料热流时间10秒,温度250°C;手动焊接温度300°C,时间3秒。
    材质/加工
    - 连接器材质:磷青铜镀锡或镀金,绝缘体材料为聚酰胺,达到UL94V-0标准。
    接触规格
    - 单排直插式连接器:最多可达15个触点。
    - 单排直角连接器:最多可达15个触点。
    - 双排直插式连接器:最多可达40个触点。
    - 双排直角连接器:最多可达40个触点。

    产品特点和优势


    独特功能
    1. 微型尺寸:实现低矮设计,适用于空间受限的应用。
    2. 多触点设计:高密度设计,相比单排设计可容纳更多触点。
    3. 自动组装支持:提供真空吸收区,可兼容自动装配机,简化生产过程。
    4. 安全设计:防止误插入和焊锡脱落,提高可靠性。
    5. UL认证:符合国际安全标准,值得信赖。
    市场竞争力
    DF13系列因其卓越的设计和高品质,在消费电子市场上具备很强的竞争力。特别是在要求高密度、低功耗和小巧设计的应用中,能够显著提升用户体验和系统性能。

    应用案例和使用建议


    实际使用场景
    DF13系列被广泛应用于消费电子设备中,比如笔记本电脑、手机和其他便携式设备。这些设备对连接器的可靠性和紧凑性有很高的要求,DF13系列完美契合这一需求。
    使用建议
    - 组装时注意:确保正确插入和拔出连接器,避免以过大的角度插入或拔出。
    - 清洁条件:由于清洁可能会影响接触感觉,不推荐频繁清洁,需要时请咨询厂家。
    - 温度控制:确保焊接过程中温度在允许范围内,避免因过热导致损坏。

    兼容性和支持


    DF13系列连接器具备多种型号,能够满足不同应用场景的需求。HIROSE公司还提供了详细的使用手册和质量标准文件,用户可以在需要时获得技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入和拔出时感觉不畅 | 检查是否有杂质或氧化层,必要时重新清洁连接器。 |
    | 温度过高导致接触不良 | 确保焊接温度不超过推荐值,并检查焊接条件是否符合要求。 |

    总结和推荐


    DF13系列1.25mm间距微型压接式连接器凭借其优越的性能、可靠的品质和广泛的适用性,成为消费电子领域的一颗明珠。其独特的防误插入设计和出色的电气性能使其在市场上极具竞争力。因此,我们强烈推荐此系列产品,尤其是对于需要高密度、小体积和高可靠性的应用场合。
    通过全面的技术评估,DF13系列表现出色,具备诸多优点,包括可靠的UL认证、高效自动化生产支持和强大的应用范围。因此,我们一致认为DF13系列是非常值得推荐的产品。

DF13B-4P-1.25V(51)参数

参数
针脚数 4pin
类型 Detent Lock,Header
颜色 米黄色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
长*宽*高 9.65mm(长度)*4.9mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
