首页  >  产品百科  >  JR25RK-16P

JR25RK-16P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 16芯, 电缆安装, 焊接
供应商型号: 1745146
供应商: 海外现货
标准整包数: 10

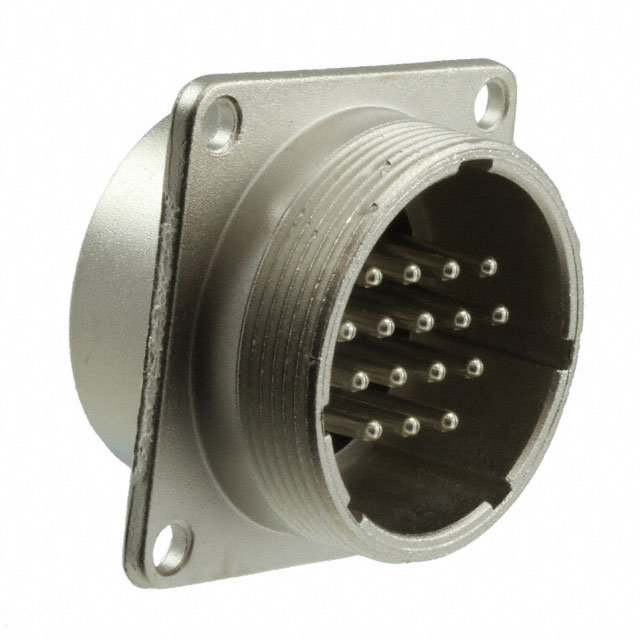

HIROSE ELECTRIC 圆形连接器 JR25RK-16P

JR25RK-16P概述

    JR系列圆形连接器技术手册

    产品简介


    JR系列圆形连接器是专为满足日本工业标准(JIS C 5432)设计的,适用于各种家用电器。这些连接器采用圆型结构,具备良好的耐用性和可靠性,广泛应用于汽车、工业设备和家电等领域。它们的设计考虑到了高温、高湿等恶劣环境下的使用要求,确保长期稳定运行。

    技术参数


    - 额定电流
    - Shell Size 13: 3个触点时10A,5个触点时5A
    - Shell Size 16: 7个触点时10A,10个触点时5A
    - Shell Size 21: 10个触点时10A,16个触点时5A(压接类型:3A),26个触点时5A(仅A、B触点:10A)
    - Shell Size 25: 4个触点时30A,5个触点时10A,16个触点时5A(压接类型:3A),24个触点时5A(仅A、B触点:10A)
    - 额定电压
    - Shell Size 13: 3个触点和5个触点时AC250V,DC350V
    - Shell Size 16: 7个触点、10个触点、14个触点时AC250V,DC350V
    - Shell Size 21: 10个触点、16个触点、26个触点时AC1000V,DC1400V
    - Shell Size 25: 4个触点、5个触点时AC1000V,DC1400V;16个触点、24个触点时AC1000V,DC1400V
    - 操作温度范围: -25°C 至 +85°C
    - 储存温度范围: -10°C 至 +60°C
    - 接触电阻: 最大5mΩ(特定型号最大10mΩ)
    - 绝缘电阻: 最小1,000MΩ
    - 耐压测试: 在1分钟内无闪络或击穿现象,最高可达AC 1,000V或3,000V(部分型号)
    - 振动和冲击: 能够承受10至55Hz频率下10微秒以上的振动和490m/s²的加速度冲击
    - 温度循环: 绝缘电阻最小1,000MΩ
    - 湿度: 在相对湿度90%至95%条件下,耐受96小时

    产品特点和优势


    - 高可靠性: 符合严格的JIS标准,确保在极端环境下的稳定性。
    - 多样化的触点配置: 支持多种触点数量,适应不同需求的应用。
    - 抗腐蚀和氧化: 银镀层接触面有效防止氧化,延长使用寿命。
    - 机械强度高: 能够承受剧烈的振动和冲击,适合复杂环境。

    应用案例和使用建议


    - 汽车应用: 汽车内部连接系统对可靠性的要求极高,JR系列连接器因其高抗震性能和低接触电阻,在此类应用中表现优异。
    - 工业自动化: 工业自动化系统中,连接器需要频繁插拔,JR系列的耐磨性和耐久性非常适合这种环境。
    - 家电: 家电中的连接器需在高温环境下长期运行,JR系列的良好热稳定性使其成为理想选择。
    使用建议:
    - 确保连接器接触面清洁,避免灰尘和硫化物气体影响。
    - 存储时需注意温度和湿度条件,避免极端温差和高湿度环境。

    兼容性和支持


    - 兼容性: JR系列连接器能够与同类JIS标准产品良好配合,方便替换和集成。
    - 技术支持: 请联系公司代表获取进一步的技术支持和详细咨询。

    常见问题与解决方案


    - Q: 连接器出现接触不良怎么办?
    - A: 检查接触面是否有污垢或氧化,必要时进行清理和重新压接。

    - Q: 如何判断连接器是否达到其使用寿命?
    - A: 可通过定期检查绝缘电阻和接触电阻来判断,如果数值显著降低,则需要更换。

    总结和推荐


    JR系列圆形连接器凭借其高可靠性、多功能性和广泛的适用性,已成为多种领域的理想选择。特别是在需要高抗震性和良好电气性能的应用中,如汽车、工业自动化和家电领域,表现出色。鉴于其卓越的表现和稳定的性能,强烈推荐使用该系列产品。

JR25RK-16P参数

参数
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
安装方式 法兰安装,面板安装
应用等级 商用级
零件状态 最后售卖
包装方式 散装,袋装

JR25RK-16P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25RK-16P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25RK-16P JR25RK-16P数据手册

JR25RK-16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
