FX8C-100P-SV6(93)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 2 100pin SMD,P=0.6mm 贴片安装
供应商型号: AV-A-HISFX8C100PSV693
供应商: Avnet
标准整包数: 500

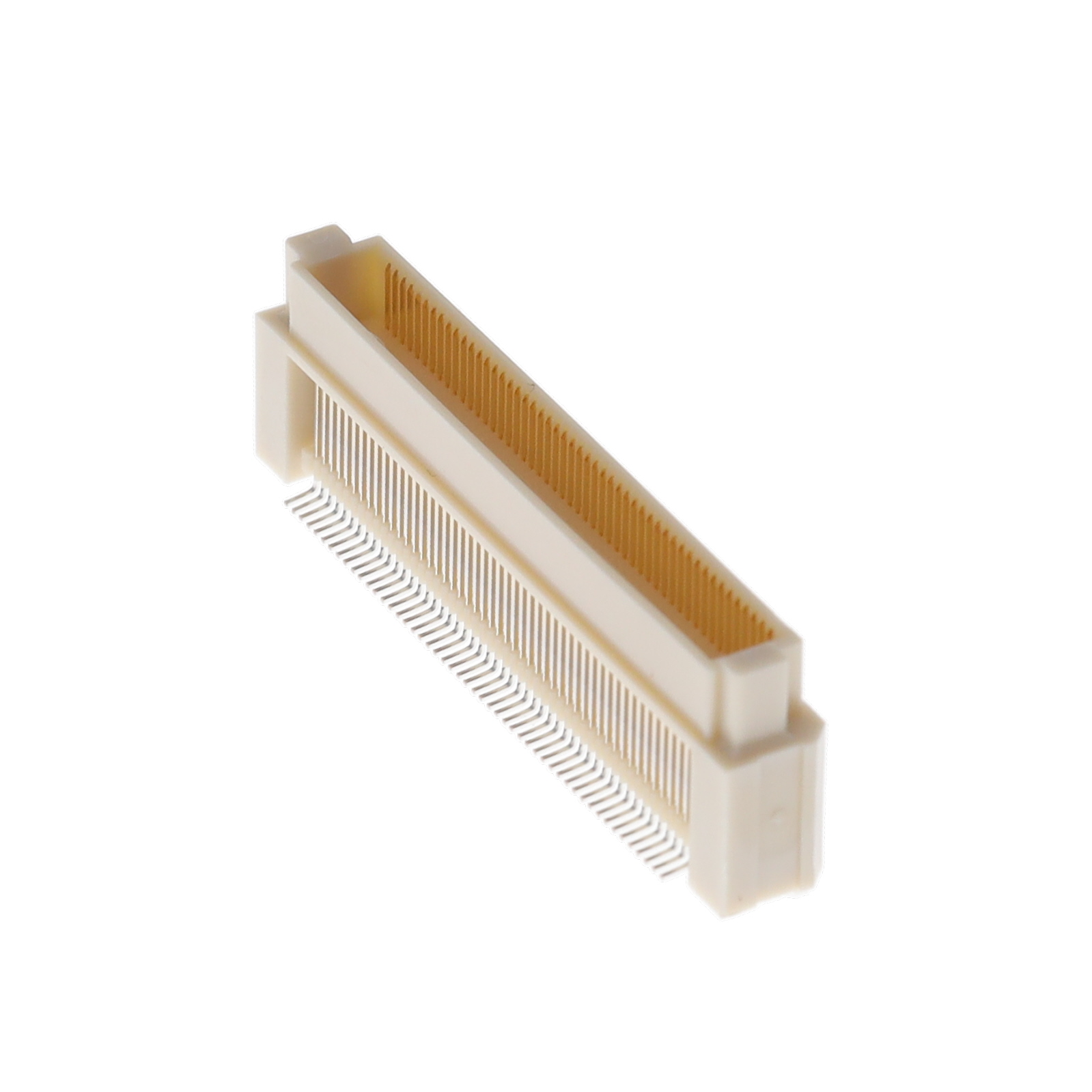

HIROSE ELECTRIC 矩形连接器 - 外壳 FX8C-100P-SV6(93)

FX8C-100P-SV6(93)概述

    # 高性能堆叠连接器:FX8/FX8C 系列

    产品简介


    FX8 和 FX8C 系列是高性能的堆叠连接器,专为需要高可靠性的应用场景设计。它们采用 0.6mm 的紧凑型间距设计,支持的堆叠高度范围从 3mm 到 16mm。此系列连接器广泛应用于汽车电子、通信设备、工业自动化及医疗设备等领域,提供卓越的电气性能和机械可靠性。
    主要功能
    - 堆叠高度可选:3mm 至 16mm,满足不同高度需求。
    - 小型化设计:0.6mm 紧凑间距,占用空间小。
    - 可靠性高:内置导向肋和倒角设计确保易插拔,且具备防误插入功能。
    应用领域
    - 汽车电子(需高可靠性时请咨询公司代表)
    - 工业控制设备
    - 医疗设备
    - 通信设备

    技术参数


    以下是 FX8/FX8C 系列连接器的关键技术参数:
    | 参数 | 规格 |

    | 绝缘电阻 | ≥1000MΩ @ 250VDC |
    | 耐压 | ≥300VAC/1min |
    | 接触电阻 | ≤45mΩ @ 100mA |
    | 振动测试 | 无≥1μs 电气中断,频率 10-55Hz,振幅 0.75mm,每轴方向 2小时 |
    | 湿度测试 | 接触电阻≤55mΩ,绝缘电阻≥100MΩ |
    | 温度循环测试 | 接触电阻≤55mΩ,绝缘电阻≥100MΩ |
    | 插拔寿命 | ≥50次循环 |
    | 额定电流 | 0.4A |
    | 额定电压 | AC 100V |
    | 工作温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |

    产品特点和优势


    1. 堆叠高度灵活
    支持从 3mm 到 16mm 的多种堆叠高度,适应各种设备的设计需求。
    2. 精密制造工艺
    焊接区域共面性偏差小于 0.1mm,确保优异的电气连接质量。
    3. 易插拔设计
    内置导向肋和倒角设计允许 ±0.6mm 的对齐误差,提升装配效率。
    4. 防误插保护
    连接器底部的突起位置和直径不同,有效防止组件安装错误。
    5. 增强可靠性
    提供双联配置(两个连接器通过支架相连),间距为 11mm,进一步提高组装精度。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载导航系统与仪表盘之间的信号传输,要求高可靠性和抗振性能。
    - 工业控制:连接控制器板与扩展模块,支持多层堆叠结构。
    使用建议
    - 在高振动环境中,建议增加外部固定措施以减少压力集中。
    - 对于堆叠高度敏感的设计,选择合适的型号以避免因公差导致的误配。
    - 安装前确认预热曲线符合要求,尤其是 SMT 焊接过程。

    兼容性和支持


    FX8 系列和 FX8C 系列之间互不兼容,需根据具体需求选择。厂家提供详尽的技术文档和支持服务,包括样品申请、定制化解决方案和技术指导。此外,连接器材料均符合 RoHS 标准,环保友好。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查连接器是否存在异物或倾斜 |
    | 接触电阻异常增大 | 确认焊接质量和清洁度 |
    | 耐久性不足 | 避免过度弯曲连接线,调整工作负载 |

    总结和推荐


    FX8/FX8C 系列连接器以其卓越的性能和多样化设计成为行业标杆。其核心优势在于高度灵活性、可靠性和易用性,适用于严苛的工作环境。对于需要高性能堆叠连接器的应用场合,强烈推荐使用该系列产品。
    总结:
    - 优点:堆叠高度灵活、抗振动性强、支持高插拔次数。
    - 推荐:适用于汽车电子、工业控制及通信设备等对连接器要求较高的场景。
    如需进一步技术支持或定制化产品,请联系 Hirose Electric 官方渠道获取详细信息。
    版权说明:本文内容源自 Hirose Electric Co., Ltd. 技术资料,版权所有 © 2020 HIROSE ELECTRIC CO., LTD. 所有权利保留。

FX8C-100P-SV6(93)参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 100pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX8C-100P-SV6(93)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-100P-SV6(93)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC FX8C-100P-SV6(93) FX8C-100P-SV6(93)数据手册

FX8C-100P-SV6(93)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.7645 ¥ 24.4662
1500+ $ 2.7399 ¥ 24.2477
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 12233.1
