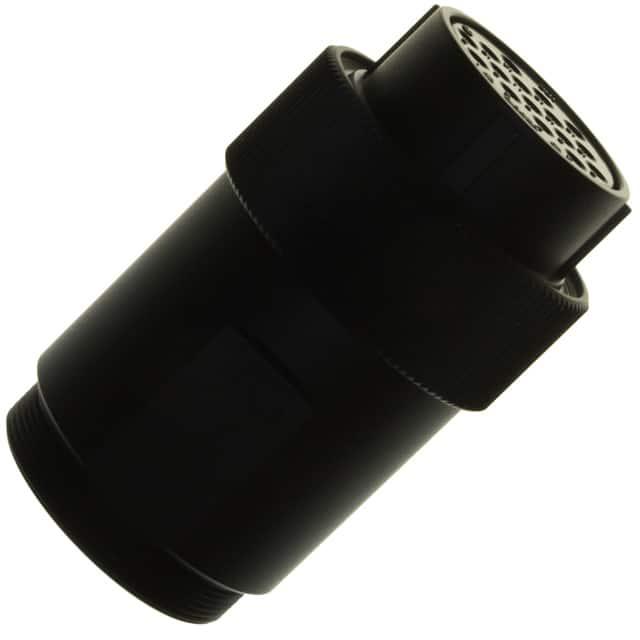

JR25WP-16S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 16pin Aluminum Alloy 10A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST36690524
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR25WP-16S(71)

JR25WP-16S(71)概述

    高品质防水圆形连接器——JR-W系列技术手册



    产品简介




    JR-W系列是防水圆形连接器,适用于需要高度可靠性的多种工业应用场合,如汽车、航空、工业自动化等。该系列连接器具备高防水等级(IP67和IP68),可在各种恶劣环境中提供稳定的电力传输与信号传递。


    技术参数




    1. 电流评级:
    - 壳体尺寸为13时:3个接触点,额定电流为10A;5个接触点,额定电流为5A。
    - 壳体尺寸为16时:7个接触点,额定电流为10A;10个接触点,额定电流为5A。
    - 壳体尺寸为21时:10个接触点,额定电流为10A;16个接触点,额定电流为5A。
    - 壳体尺寸为25时:4个接触点,额定电流为30A;16个接触点,额定电流为10A;24个接触点,额定电流为5A。

    2. 电压评级:
    - 壳体尺寸为13时:3个接触点,交流电压为100V,直流电压为140V。
    - 壳体尺寸为16时:7个接触点,交流电压为100V,直流电压为140V。
    - 壳体尺寸为21时:10个接触点,交流电压为100V,直流电压为140V。
    - 壳体尺寸为25时:4个接触点,交流电压为300V,直流电压为420V;16个和24个接触点,交流电压为100V,直流电压为140V。

    3. 工作温度范围:
    - 操作温度范围:-25°C至+85°C。
    - 存储温度范围:-10°C至+60°C。


    产品特点和优势




    1. 防水性能:该系列连接器达到了IP67和IP68的防护等级,可在水下1米放置30分钟(IP67)或水下2米放置14天(IP68)而不渗水。
    2. 耐腐蚀性:外壳采用镀层处理,提高抗腐蚀性能,适用于多种环境。
    3. 结构坚固:可承受强烈振动和冲击测试,确保在极端条件下仍能保持良好的电气性能。


    应用案例和使用建议




    1. 应用案例:适合应用于汽车、工业自动化设备等需要高度防水和稳定性能的环境中。
    2. 使用建议:在安装时要按照手册的指示进行连接和固定,特别是要注意电缆直径的选择以及正确使用紧固件。另外,在使用过程中应定期检查连接器的状态,确保长期稳定的工作。


    兼容性和支持




    - 兼容性:该系列连接器可以与其他符合标准的电缆和其他设备兼容使用。
    - 支持:HIROSE公司提供详细的技术文档和支持服务,以帮助用户更好地理解和使用这些连接器。


    常见问题与解决方案




    1. 问题:接头接触电阻过高。
    - 解决方法:确认接触点是否有污渍或损伤,清洁并重新连接。
    2. 问题:连接器防水性能下降。
    - 解决方法:检查密封圈是否有损坏,更换新的密封圈。


    总结和推荐




    JR-W系列防水圆形连接器凭借其优异的防水性能、耐腐蚀性和坚固的结构设计,在多种严苛环境中表现卓越。如果您正在寻找一种可靠的连接解决方案,该系列产品是您的理想选择。不过,对于需要高可靠性的应用,建议联系HIROSE公司的代表获取更多定制化支持。

JR25WP-16S(71)参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装
