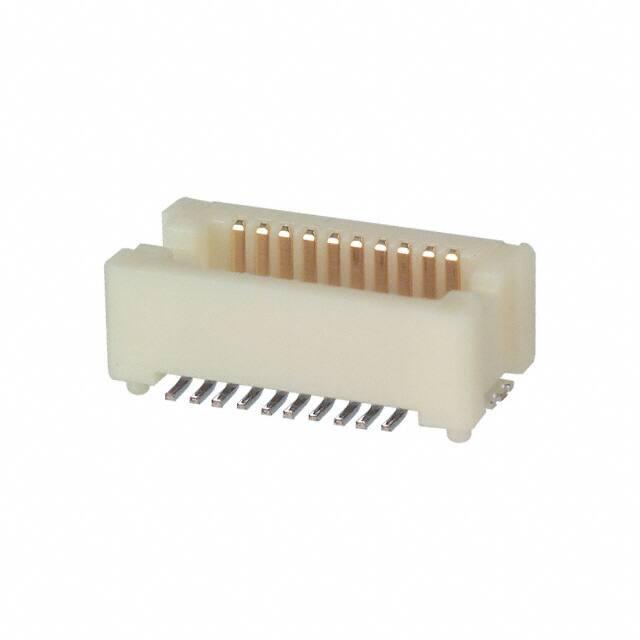

DF15(3.2)-30DP-0.65V(56)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 650μm 2 30pin 4mm,5mm 3.2mm 100nm 金 贴片安装 13.1mm(长度)
供应商型号: CSJ-ST47914290
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF15(3.2)-30DP-0.65V(56)

DF15(3.2)-30DP-0.65V(56)概述

    DF15 系列 0.65mm间距表面贴装板对板连接器

    产品简介


    DF15系列是一款0.65mm间距的表面贴装板对板连接器,适用于手机、液晶显示器(LCD)、光盘存储设备(MO)和笔记本电脑等应用领域。这种连接器不仅考虑到了空间利用的效率,同时还能适应小型化的需求,广泛应用于各类便携式电子设备中。

    技术参数


    - 额定电流: 0.3A
    - 工作温度范围: -35°C 到 +85°C
    - 电压等级: 50V AC
    - 存储温度范围: -10°C 到 +60°C
    - 存储湿度范围: 40% 到 70%
    - 绝缘电阻: 500M欧姆(最小值)
    - 耐压能力: 150V AC/1分钟内无闪络或击穿现象
    - 接触电阻: 50m欧姆(最大值)

    产品特点和优势


    1. 体积小且高效: DF15系列将间距设置为0.65mm,对应于0.5mm间距的DF12系列,能够在有限的空间内实现高效连接。
    2. 多变的板对板尺寸: 板对板尺寸可以在4mm到8mm之间以1mm的步长进行调整。
    3. 支持自动装配: 具备真空区域,能够通过带状包装实现自动化装配。
    4. 金属加固设计: 考虑到FPC的安装,提供带有金属加固的产品,防止焊料剥落。

    应用案例和使用建议


    - 应用案例: 主要应用于手机、液晶显示屏、光盘存储设备及笔记本电脑等消费电子产品中。
    - 使用建议:
    - 推荐焊接温度曲线(SMT焊接):建议采用特定的焊接温度曲线,最多允许两次回流焊接,但两次焊接之间需要恢复到正常温度。
    - 手动焊接条件:焊接铁温度控制在350°C±10°C,焊接时间不超过3秒。
    - 清洁条件: 建议使用合适的清洁方法来避免残留物影响连接器性能。

    兼容性和支持


    - 兼容性: DF15系列可以与其它Hirose品牌的连接器无缝对接,确保不同产品间的互操作性。
    - 支持服务: Hirose公司为该系列产品提供全面的技术支持和售后服务,用户可以通过访问公司网站或联系销售代表获取最新信息。

    常见问题与解决方案


    - Q1: 在手动焊接过程中,如何避免连接器上出现焊锡泡?
    - A1: 不要在连接器上进行助焊剂涂覆,以防止形成助焊剂气泡。

    - Q2: 如何正确处理连接器的接点?
    - A2: 避免直接用手触碰裸露的接点,以防造成接触失效或静电损坏。

    总结和推荐


    DF15系列0.65mm间距表面贴装板对板连接器以其紧凑的设计、卓越的性能和广泛的适用性,成为许多高性能电子设备的理想选择。其多样化的规格配置也使得它能够灵活应对不同的设计需求。综合来看,这是一款非常值得推荐的高品质产品,适合各种便携式电子设备制造商选用。

DF15(3.2)-30DP-0.65V(56)参数

参数
类型 Header,Outer Shroud Contacts
间距 650μm
排数 2
触头镀层
板上高度 3.2mm
针脚数 30pin
接合堆叠高度 4mm,5mm
触头镀层厚度 100nm
长*宽*高 13.1mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

DF15(3.2)-30DP-0.65V(56)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF15(3.2)-30DP-0.65V(56)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF15(3.2)-30DP-0.65V(56) DF15(3.2)-30DP-0.65V(56)数据手册

DF15(3.2)-30DP-0.65V(56)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5389 ¥ 21.5045
库存: 804
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.5
直接购买
加入购物车
