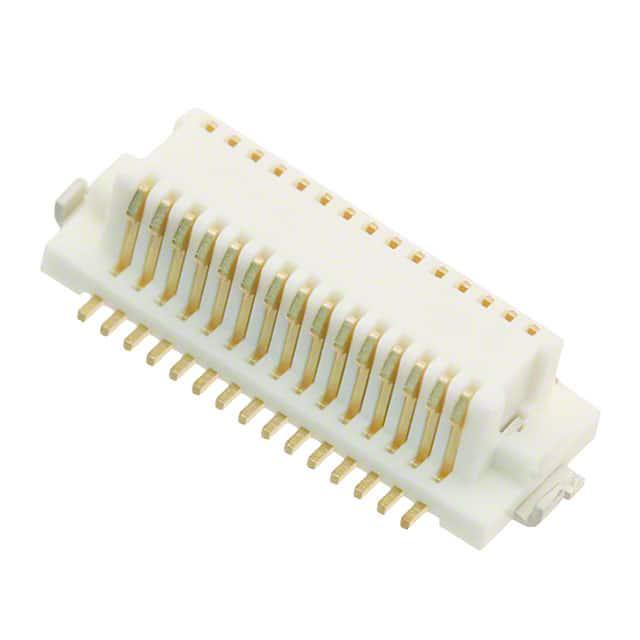

DF12A-30DS-0.5V(81)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距30p双排排母 板对板, DF12系列, 直角, 表面
供应商型号: JY-DF12A-30DS-0.5V(81)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) DF12A-30DS-0.5V(81)

DF12A-30DS-0.5V(81)概述

    DF12系列0.5mm间距SMT板对板连接器

    产品简介


    DF12系列是一款具有0.5mm间距的表面贴装(SMT)板对板连接器。该系列连接器以其广泛的堆叠高度选择而著称,适用于多种电子设备。主要应用于手机、LCD显示器及笔记本电脑等领域。产品提供了两种版本:无金属固定件和带金属固定件。这两种版本在安装稳定性、耐用性和环境适应性方面有所不同,从而满足不同的应用需求。

    技术参数


    - 额定电流:0.3A
    - 工作温度范围:-45°C至+125°C
    - 储存温度范围:-10°C至+60°C
    - 额定电压:50V AC
    - 工作湿度范围:-40%至80%
    - 储存湿度范围:-40%至70%
    - 绝缘电阻:最小值为500MΩ(测试条件:100V DC)
    - 耐电压:150V AC,1分钟无闪络或击穿
    - 接触电阻:最大值为50mΩ(测试条件:100mA)
    - 振动:无电气中断1µs以上(频率:10至55Hz,单振幅0.75mm,各方向2小时)
    - 稳态湿度:接触电阻最大值50mΩ,绝缘电阻最小值500MΩ(测试条件:40±2°C,湿度90%至95%,持续96小时)
    - 温度循环:接触电阻最大值50mΩ,绝缘电阻最小值500MΩ(测试条件:-65°C,30分钟;5至35°C,10分钟;125°C,30分钟;5至35°C,10分钟;共5个周期)
    - 插拔耐久性:接触电阻最大值50mΩ(测试条件:50次插拔)

    产品特点和优势


    1. 广泛的堆叠高度选择:除了基本的0.5mm间距外,还提供3mm、3.5mm、4mm和5mm的堆叠高度选项,使得连接器可以适用于各种不同的电路板厚度。
    2. 自动贴装支持:通过真空拾取区域,确保了与自动装配设备(如贴片机)的兼容性,便于大规模生产。
    3. 金属固定件:对于需要高可靠性的应用,提供了带有金属固定件的产品,以防止焊接过程中焊料剥落。

    应用案例和使用建议


    DF12系列连接器广泛应用于移动电话、LCD显示器和笔记本电脑等设备。这些连接器通常用于将主板和其他子组件连接起来。例如,在设计手持设备时,可以考虑选择不同堆叠高度的产品来优化内部空间布局。

    兼容性和支持


    DF12系列连接器与自动贴装设备兼容,且提供不同的封装形式,以适应不同的制造工艺需求。此外,制造商还提供了详细的工程图纸和技术规范文档,以便客户进行进一步的设计工作。

    常见问题与解决方案


    - 问题1:如何正确地进行焊接?
    - 解决方案:建议按照推荐的焊接温度曲线进行回流焊,或者手动焊接时保持350°C下3秒钟。
    - 问题2:如何验证绝缘性能?
    - 解决方案:通过施加100V DC电压,测量绝缘电阻是否大于等于500MΩ。

    总结和推荐


    DF12系列连接器凭借其广泛的堆叠高度选择、自动贴装支持和金属固定件选项,为各种应用提供了灵活可靠的选择。其出色的电气和机械性能使其成为许多电子设备的理想选择。我们强烈推荐此系列连接器给需要高性能板对板连接解决方案的工程师和设计师。

DF12A-30DS-0.5V(81)参数

参数
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

DF12A-30DS-0.5V(81)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12A-30DS-0.5V(81)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC DF12A-30DS-0.5V(81) DF12A-30DS-0.5V(81)数据手册

DF12A-30DS-0.5V(81)封装设计

查看详情并下载
Symbol
Footprint
3D Model
