首页  >  产品百科  >  DF3-10EP-2A

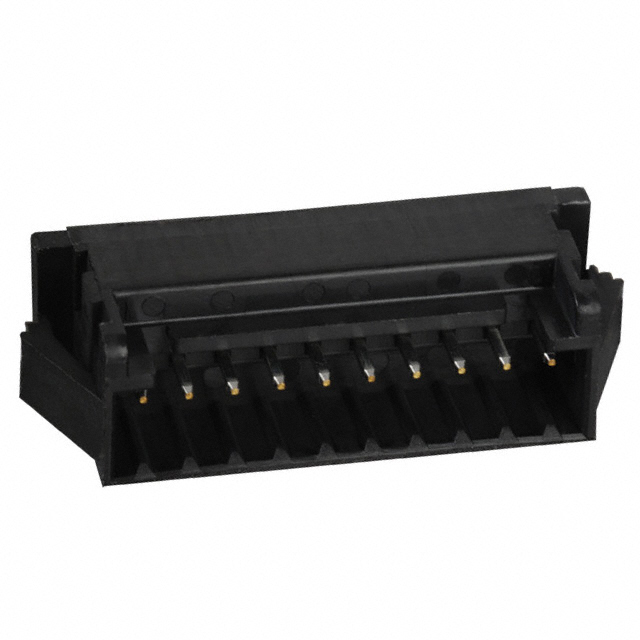

DF3-10EP-2A

厂牌: HIROSE ELECTRIC
产品描述: Adapter,Wire Housings 1 10pin 3A 卡入式安装,按扣安装,面板安装
供应商型号: CSJ-ST48857101
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF3-10EP-2A

DF3-10EP-2A概述

    DF3系列2mm间距接线端子技术手册

    一、产品简介


    DF3系列2mm间距接线端子是一种适用于分离线连接的接线端子,符合UL和CSA安全标准。该系列产品广泛应用于办公设备如复印机和打印机中。其独特的设计使板载设计更加多样化,具有低轮廓和良好的接触稳定性等特点。

    二、技术参数


    - 电流等级:
    - 压接:22至24AWG线:3A,26AWG线:2A,28AWG线:1A
    - IDC:26, 28AWG线:1A
    - 电压等级:
    - 压接:250V AC
    - IDC:100V AC
    - 适用温度范围:
    - 工作温度:-55°C到+105°C(注意2)
    - 操作湿度:40%到80%(注意3)
    - 存储温度:-10°C到+60°C(注意4)
    - 存储湿度:40%到70%(注意4)
    - 安全认证:
    - UL认证:E52653
    - CSA认证:LR95109

    三、产品特点和优势


    - 多样的板载设计:ID插座提供低轮廓设计,配合DF11系列的自动ID机,可以实现多线束的组合。
    - 压接和IDC连接:低轮廓设计确保稳定的操作和可靠的压接区域,适合多种线径的压接。
    - 接头多样性:可以水平或垂直连接,兼容直插式和右角插头,满足不同应用场景需求。
    - 兼容性和扩展性:采用后向锁定防尘设计,确保长期使用可靠。
    - 高可靠性:通过严格的安全标准测试,确保电气性能和机械强度。

    四、应用案例和使用建议


    - 办公设备:该系列产品适用于复印机和打印机等办公设备,提供高效的电路连接。
    - 工业自动化设备:可应用于需要高效稳定的电气连接的自动化设备中。
    - 智能家居:作为家庭智能设备的重要连接部件,提高系统集成度和可靠性。
    - 建议:在进行安装时,务必参考制造商的安装指南,以确保正确的连接和使用效果。特别是在高温和高湿环境下使用时,需要特别注意环境条件,以保证产品性能稳定。

    五、兼容性和支持


    - 兼容性:该产品与各种标准电线兼容,如UL1061规定的26AWG和28AWG线缆。
    - 制造商支持:提供详尽的技术文档和在线支持,帮助用户解决使用过程中的各种问题。

    六、常见问题与解决方案


    - 问题1:如何确保接线端子的电气连续性?
    - 解决方案:在安装前,确保接线端子与电线正确压接,并定期检查接触电阻是否满足要求(<30mΩ)。

    - 问题2:如何应对振动环境下的接触问题?
    - 解决方案:选用具备抗振动设计的产品型号,并定期检查连接点,避免因振动导致接触不良。

    七、总结和推荐


    DF3系列2mm间距接线端子凭借其独特的设计和高可靠性,在办公设备、工业自动化及智能家居等领域具有广泛的应用前景。它的高性价比和优良的电气性能使其在市场上具有较强的竞争力。强烈推荐用于需要高效、可靠电路连接的场合。
    希望上述内容能为您提供有价值的参考,如有任何疑问或需要进一步的信息,请随时联系我们。

DF3-10EP-2A参数

参数
针脚数 10pin
触头镀层厚度 - 配接 -
颜色 -
排数 1
类型 Adapter,Wire Housings
间距-配接 -
额定电流 3A
防护等级 -
触头镀层 - 配接 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

DF3-10EP-2A厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3-10EP-2A数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF3-10EP-2A DF3-10EP-2A数据手册

DF3-10EP-2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8442 ¥ 7.1504
库存: 700
起订量: 59 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.15
