DF11G-6DP-2V(50)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 焊盘 6pin 2A 金 米黄色 贴片安装 13.5mm(长度)*9.2mm(高度)
供应商型号: AV-A-HISDF11G6DP2V50
供应商: Avnet
标准整包数: 35

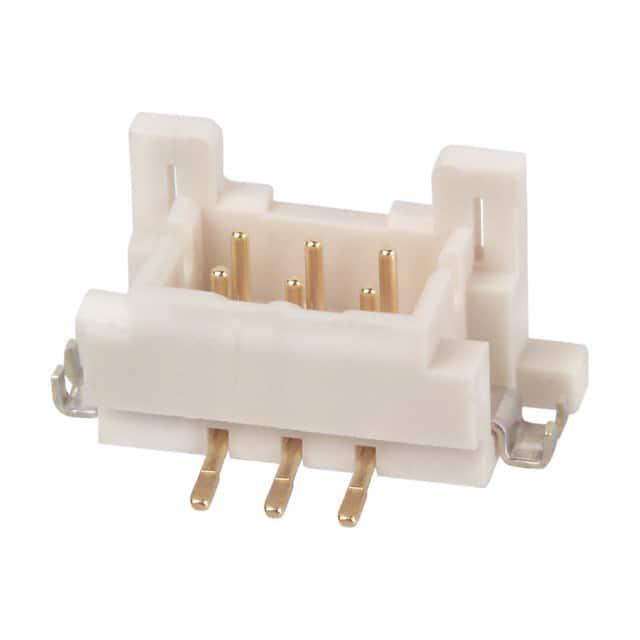

HIROSE ELECTRIC 圆形连接器 DF11G-6DP-2V(50)

DF11G-6DP-2V(50)概述

    DF11 系列2.0mm间距双排连接器技术手册

    1. 产品简介


    DF11系列是一款高可靠性的2.0mm间距双排连接器,适用于商务设备如复印机、打印机等。此款连接器通过UL和CSA认证,确保其安全性和可靠性。

    2. 技术参数


    - 额定电流:
    - 22至26 AWG: 2A/针
    - 28 AWG: 1A/针
    - 30 AWG: 0.5A/针
    - 额定电压:250V AC/DC
    - 工作温度范围:-30°C至+85°C
    - 工作湿度范围:40%至80%
    - 储存温度范围:-10°C至+60°C
    - 储存湿度范围:40%至70%

    3. 产品特点和优势


    - 节省空间:双排接触设计使2mm间距的连接器在仅5mm宽度内实现了信号数量的翻倍。
    - 多种变化形式:可通过压接方式连接电缆和板子,提供直插、板对板、直线SMT等多种组合形式。
    - 广泛的适用线径范围:支持22至30 AWG线径。
    - 防误插入设计:通过肋条防止不同接触器间的插入错误。
    - 摩擦锁结构:确保连接稳定且不易松动。

    4. 应用案例和使用建议


    - 复印机:可用于复印机的电路板间连接,确保设备稳定运行。
    - 打印机:适用于打印机中的信号传输,确保高效打印。

    使用建议:
    - 在连接过程中要避免过度弯折线缆,以免造成损坏。
    - 在安装前请确保插座和插头上的标记对齐,以保证正确的连接方向。

    5. 兼容性和支持


    - 兼容性:可与其他各种标准规格的连接器配套使用。
    - 支持:请联系Hirose技术支持获取更多帮助和指导。

    6. 常见问题与解决方案


    - 问题1:连接后出现电气中断。
    - 解决方案:检查连接器是否正确插入,并确保插座和插头的接触良好。
    - 问题2:接触电阻过高。
    - 解决方案:确认插拔次数是否超过制造商规定的最大值,并进行适当的清洁和维护。

    7. 总结和推荐


    DF11系列2.0mm间距双排连接器以其出色的性能、丰富的型号选择和广泛的应用范围,在市场上具有很高的竞争力。它适合用于各种商务设备,特别是需要高密度连接的场合。建议在相关应用中积极采用此产品,以提升设备的整体性能和可靠性。

DF11G-6DP-2V(50)参数

参数
端接 焊盘
额定电流 2A
外壳材料 -
针脚数 6pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 米黄色
长*宽*高 13.5mm(长度)*9.2mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

DF11G-6DP-2V(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11G-6DP-2V(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC DF11G-6DP-2V(50) DF11G-6DP-2V(50)数据手册

DF11G-6DP-2V(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
210+ $ 0.8264 ¥ 7.3134
630+ $ 0.8192 ¥ 7.2498
库存: 245
起订量: 210 增量: 35
交货地:
最小起订量为:210
合计: ¥ 1535.81
