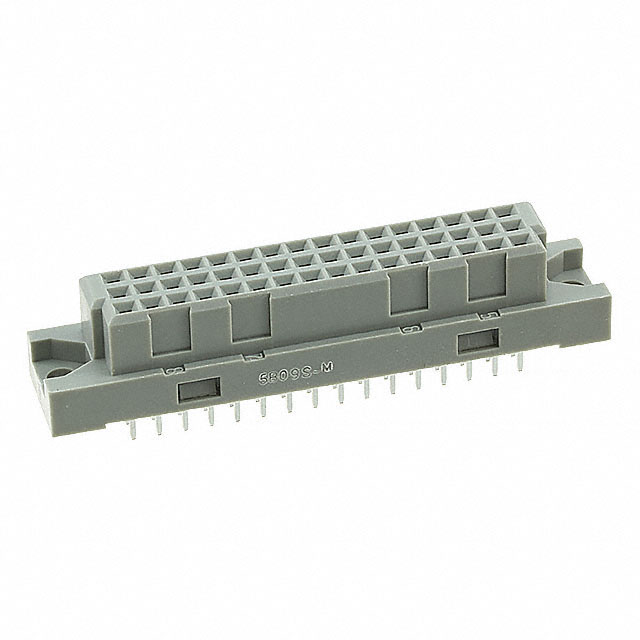

PCN10-48S-2.54DSA(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 RCP 48 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号: CSJ-ST64811665
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10-48S-2.54DSA(72)

PCN10-48S-2.54DSA(72)概述

    PCN10 系列产品技术手册

    1. 产品简介


    PCN10系列是一款符合IEC603-2 和 DIN41612标准的连接器,广泛应用于计算机、控制设备、开关系统、测量仪器等领域。其设计严格遵循国际标准,具有高可靠性和广泛的适应性。PCN10系列提供多种接触点数(16至144个)和多样化的接口类型(直角型、平直型、堆叠型等),为不同需求提供了灵活的选择。

    2. 技术参数


    | 参数名称 | 规格要求 |

    | 绝缘电阻 | ≥106MΩ (测试条件:100V DC) |
    | 耐压能力 | ≥1000V AC,1分钟(IDC、压接型:650V AC) |
    | 接触电阻 | ≤20mΩ (测试条件:0.1A) |
    | 振动抵抗 | ≥10μs (频率范围:10-55Hz,单振幅0.75mm,各方向2小时) |
    | 稳态湿度 | 绝缘电阻≥106MΩ(温度40±2°C,湿度90%-95%,持续96小时) |
    | 温度循环 | -65°C至+150°C,连续五次,无损伤、裂纹及松动 |
    | 插拔寿命 | 接触电阻≤20mΩ,可实现500次插拔 |
    | 焊接热稳定性 | 手工焊接:350°C持续3秒,不影响性能 |
    | 额定电流 | 2A(操作温度范围内) |
    | 额定电压 | 300V AC |
    | 操作温度范围 | -55°C至+85°C |
    | 储存温度范围 | -10°C至+60°C |
    | 储存湿度范围 | 40%-70% |

    3. 产品特点和优势


    - 标准化设计:PCN10系列完全符合DIN和IEC603-2标准,适用于全球市场的工业应用。
    - 丰富的接触点数选择:提供14种接触点数(16, 20, 24, ..., 144),满足不同的接口需求。
    - 高可靠性设计:采用双面两点接触设计,保证稳定连接。
    - 多样化接口形式:包括直角型、平直型、堆叠型等多种结构形式。
    - 序列保护功能:PCN10MC系列具有电路保护设计,确保用电安全。
    - 灵活的电缆适配性:提供IDC压接和26-30AWG压接两种方式。
    - 多变的高度选项:PCN10H系列包含5种高度(25mm, 30mm, 35mm, 40mm, 45mm)以适应不同的空间限制。

    4. 应用案例和使用建议


    PCN10系列广泛应用于计算机、控制设备、开关和测量设备中。例如:
    - 工业自动化设备:用于工业控制系统的信号传输,如PLC接口。
    - 通信设备:适合网络设备中的信号分线和分配。
    - 医疗设备:在精密仪器中作为高速数据传输接口。
    使用建议:
    - 避免在极端环境下长期存储,以防止材料老化。
    - 插拔操作时注意力度,避免损坏连接端口。
    - 定期清洁和检查接触点,确保良好连接。

    5. 兼容性和支持


    PCN10系列具有良好的兼容性,可与其他标准DIN连接器配套使用。HIROSE公司提供全面的技术支持和售后服务,包括产品定制、安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔后接触不良 | 检查接触点是否有氧化或污垢堆积,清洁后重新插拔。 |
    | 连接器发热严重 | 检查额定电流负载是否超出标准,适当降低电流使用。 |
    | 使用一段时间后绝缘失效 | 替换已老化的连接器,确保正常使用环境条件。 |

    7. 总结和推荐


    PCN10系列连接器凭借其符合国际标准的设计、多样化配置和高性能表现,成为工业领域的理想选择。无论是高可靠性的应用环境还是对空间有限制的应用场景,它都能表现出色。综合来看,PCN10系列值得推荐给需要高性能连接解决方案的用户。
    版权声明
    本手册内容版权属于HIROSE ELECTRIC CO., LTD.,2024年版权所有。未经授权,不得复制或传播。
    通过以上分析,可以得出PCN10系列是工业和商业应用中极具价值的产品。如果您正在寻找一种灵活且可靠的连接器,PCN10系列无疑是一个值得考虑的选择!

PCN10-48S-2.54DSA(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10-48S-2.54DSA(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10-48S-2.54DSA(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10-48S-2.54DSA(72) PCN10-48S-2.54DSA(72)数据手册

PCN10-48S-2.54DSA(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.7553 ¥ 65.6874
库存: 184
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.68
