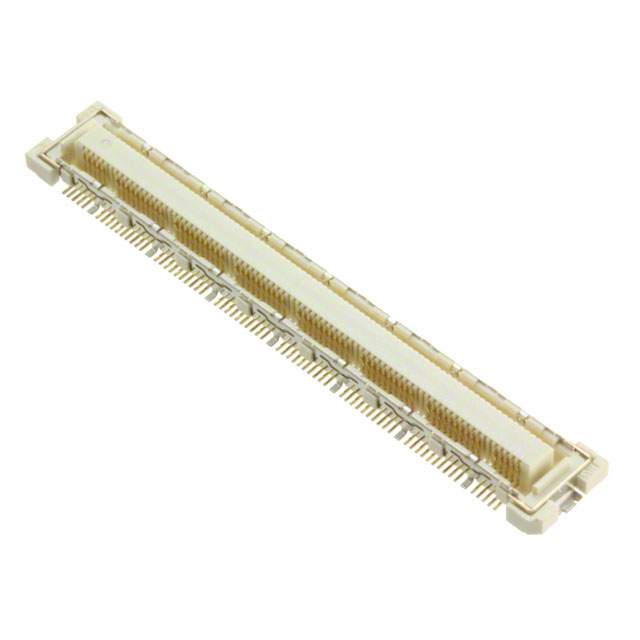

FX10A-140S/14-SV(91)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 500μm 2 140pin 4mm,5mm 3.2mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 26M-FX10A-140S/14-SV(91)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX10A-140S/14-SV(91)

FX10A-140S/14-SV(91)概述


    产品简介


    产品名称:FX10系列高速15+Gbps 0.5mm间距堆叠连接器
    产品类型:
    - 堆叠连接器(Stacking Connectors)
    - 高速板对板连接器
    主要功能:
    - 支持15+Gbps的数据传输速率
    - 具备高密度互连能力
    - 兼容OIF 100G长距离DWDM传输模块(MSA-100GLH)
    应用领域:
    - 数据中心和服务器互联
    - 通信设备中的高速信号传输
    - 汽车电子和工业控制领域

    技术参数


    电气特性:
    - 接触间距:0.5mm
    - 接触数:80至168个信号接触点(带接地板);96至168个信号接触点(不带接地板)
    - 工作温度范围:-55°C至85°C
    - 存储温度范围:-10°C至+60°C
    - 额定电压:50V AC
    - 绝缘电阻:最小100MΩ
    - 插拔周期耐久性:50次插拔无故障
    机械特性:
    - 堆叠高度:4至8mm(2件式);8至13mm(3件式)
    - 接地板选项:带接地板或不带接地板
    信号完整性特征:
    - 差分阻抗:85Ω 或 100Ω
    - 插入损耗至串扰比(ICR):满足IEEE 802.3ap标准至15+Gbps
    - 传播延迟:4mm高度时62/67ps
    兼容性:
    - 适用尺寸:4mm至13mm
    - 包装选项:托盘包装(Tray packaging)和卷带包装(Embossed tape packaging)

    产品特点和优势


    独特功能:
    - 0.5mm的信号接触间距设计,使得整体连接器更小,占用板面空间更少
    - 三件式浮动系统支持高速传输,允许最大±0.15mm的XY方向偏移
    - 可选接地板设计,在去除接地板的情况下,可以增加额外的信号接触点
    优势:
    - 出色的信号完整性和较低的串扰
    - 强大的机械强度和耐用性,适用于高振动和冲击环境
    - 易于安装和拆卸,适合自动化生产线

    应用案例和使用建议


    应用案例:
    - 高速数据传输模块中的堆叠连接,如数据中心和服务器之间
    - 电信基站中实现多通道高速数据传输
    - 工业控制和汽车电子领域的高速信号连接
    使用建议:
    - 在需要高可靠性的场合(如汽车应用),请与厂商代表联系以获取更多技术支持
    - 多个连接器在同块PCB上的安装建议保持一致的方向,避免相互干扰
    - 使用推荐的金属掩模(Stencil)和厚度(0.15mm)以确保焊接质量

    兼容性和支持


    兼容性:
    - FX10系列连接器与相同系列的不同型号连接器兼容
    - 可与多种板载设备(如线卡、主机卡等)兼容
    厂商支持:
    - 提供详尽的技术文档和设计指南
    - 提供样品测试和技术咨询
    - 保证产品符合相关行业标准,如OIF 100G Long-Haul DWDM Transmission Module (MSA-100GLH)

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:连接器损坏或失效
    解决办法: 确保连接过程正确进行,避免过度扭曲和不当的热应力,如果发现问题,请参考技术手册中的“修复指南”。
    - 问题2:信号完整性降低
    解决办法: 检查焊点质量,使用适当的清洗剂进行清洁,并确保焊接过程中的温度曲线正确设置。
    - 问题3:无法实现预期的数据传输速度
    解决办法: 确认连接器正确安装且接地良好,检查焊接质量并参考电气特性部分的指标。

    总结和推荐


    综合评估:
    - FX10系列连接器具备高密度互连能力,适用于高速数据传输领域
    - 优异的电气性能和机械可靠性使其在高要求应用环境中表现卓越
    - 详细的设计文档和支持服务为用户提供了便利和保障
    推荐:
    - 强烈推荐FX10系列连接器用于需要高可靠性和高性能的应用场景,如数据中心、电信基站和工业自动化等领域。

FX10A-140S/14-SV(91)参数

参数
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.2mm
针脚数 140pin
接合堆叠高度 4mm,5mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX10A-140S/14-SV(91)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX10A-140S/14-SV(91)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX10A-140S/14-SV(91) FX10A-140S/14-SV(91)数据手册

FX10A-140S/14-SV(91)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.44
10+ ¥ 26.2
50+ ¥ 22.4571
100+ ¥ 20.96
500+ ¥ 20.4156
库存: 212
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 31.44
