首页  >  产品百科  >  DM1AA-SF-PEJ

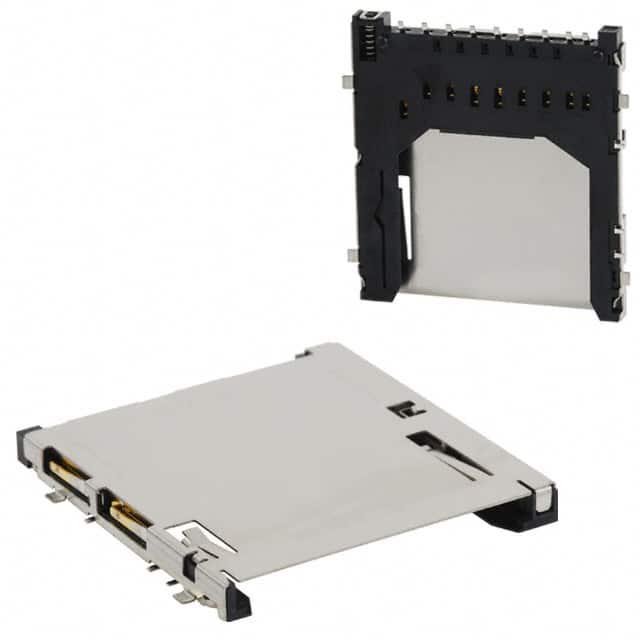

DM1AA-SF-PEJ

厂牌: HIROSE ELECTRIC
产品描述: Connector and Ejector 12pin 正常,标准-顶部 2.9mm Secure Digital - SD 标准安装,贴片安装,顶部安装 30mm(长度)*30.5mm(高度)
供应商型号: DM1AA-SF-PEJ-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 DM1AA-SF-PEJ

DM1AA-SF-PEJ概述

    SD Memory Card Connectors DM1 Series

    1. 产品简介


    DM1系列 SD记忆卡连接器是一款专为SD(Secure Digital)存储卡设计的高性能连接器。该系列连接器不仅提供标准型和反向型两种类型,还具有强大的机械强度、可靠的插拔机制以及多种电气特性。主要功能包括支持高插入力、防止意外拔出导致损坏、防止卡片掉落以及可靠的卡片检测和写保护功能。这些特性使得DM1系列连接器广泛应用于各种电子设备中,如手机、相机、无人机、平板电脑以及工业控制设备等。

    2. 技术参数


    | 参数 | 描述 |

    | 绝缘电阻 | 初始值≥1000 MΩ,施加500V DC电压 |
    | 额定电流 | 0.5A DC |
    | 额定电压 | 125V AC |
    | 操作温度范围 | -25°C 至 +85°C (注意1) |
    | 存储温度范围 | -40°C 至 +85°C (注意2) |
    | 操作湿度范围 | 最大相对湿度95%(无冷凝) |
    | 耐电压 | 施加500V AC电压,持续1分钟,无闪络或绝缘击穿 |
    | 接触电阻 | 初始值≤100 mΩ,施加100 mA DC电压 |
    | 抗振动 | 频率10-55 Hz,单振幅0.75 mm,2小时/轴,三个轴向振动测试,共96小时 |
    | 温度循环测试 | -55°C 至 +85°C,温度循环5个周期,每次循环时长分别为30分钟、5分钟、30分钟、5分钟 |
    | 耐久性(插拔) | 每小时进行400至600次插拔,共10000次循环 |
    | 抗焊接热冲击 | 焊接温度曲线参照图表;手动焊接温度350°C,持续3秒 |

    3. 产品特点和优势


    DM1系列SD记忆卡连接器具备多项独特功能和优势,使其在各种应用中表现出色:
    - 更高的插入力耐受能力:金属盖延伸到连接器背部,可承受高达400N的静态负载,增强了连接器的机械强度。
    - 无损拉出:当施加约4N的拔出力时,连接器会释放卡片,避免了对卡片的损害和锁组件的破坏。
    - 防误脱落:内置锁机制确保卡片牢固固定,防止意外脱落。
    - 可靠的插入和拔出:内置推入/弹出式弹出机构提供了简单且可靠的插拔体验。
    - 支持不同类型的SD卡:包括蓝牙通信模块在内的多种扩展模块均能使用该连接器,极大地提高了应用的灵活性和扩展性。

    4. 应用案例和使用建议


    DM1系列SD记忆卡连接器广泛应用于多种电子产品,例如手机、相机、平板电脑、无人机等消费电子设备,以及工业控制系统和车载系统等工业领域。具体应用案例包括手机中的内存扩展槽、相机中的SD卡槽、无人机中的存储模块等。使用时建议按照手册中的操作步骤和注意事项进行安装和维护,以确保连接器的最佳性能和使用寿命。

    5. 兼容性和支持


    DM1系列SD记忆卡连接器支持与其他各种电子设备或模块的兼容性。厂商提供详细的安装指南和技术支持服务,以帮助客户顺利完成产品安装和调试。此外,厂商还提供相关的维修和保养信息,以确保客户的长期使用需求。

    6. 常见问题与解决方案


    根据技术手册中的内容,以下是用户可能会遇到的一些问题及其解决方案:
    - 问题:连接器无法完全插入SD卡
    解决方案:检查SD卡是否有物理损伤或异物阻碍,并重新清洁和对齐SD卡。

    - 问题:卡片在插入过程中出现断电现象
    解决方案:检查连接器是否有焊接缺陷或磨损部件,并重新焊接或更换故障部件。

    - 问题:卡片拔出时感觉不够顺畅
    解决方案:确保连接器清洁无尘,检查并调整接触点的润滑情况。

    7. 总结和推荐


    综上所述,DM1系列SD记忆卡连接器在多个方面表现卓越,具备高插入力耐受能力、可靠的插入和拔出机制、防误脱落等功能,这使其在各种应用中表现出色。无论是消费电子产品还是工业应用,该连接器都展现出极高的可靠性和耐用性。因此,强烈推荐使用DM1系列SD记忆卡连接器。

DM1AA-SF-PEJ参数

参数
板上高度 2.9mm
针脚数 12pin
类型 Connector and Ejector
卡类型 Secure Digital - SD
安装特性 正常,标准-顶部
长*宽*高 30mm(长度)*30.5mm(高度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 停产
包装方式 散装

DM1AA-SF-PEJ厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DM1AA-SF-PEJ数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 HIROSE ELECTRIC DM1AA-SF-PEJ DM1AA-SF-PEJ数据手册

DM1AA-SF-PEJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
