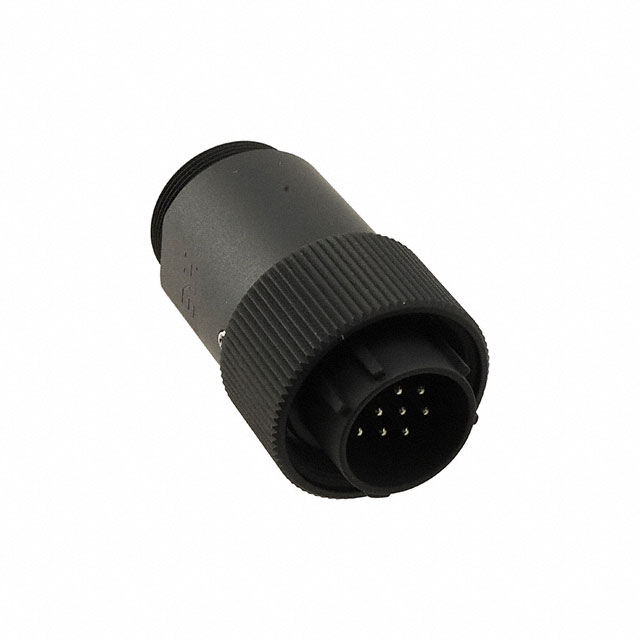

JR16WP-10P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: H126581-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WP-10P(31)

JR16WP-10P(31)概述

    JR-W系列防水圆形连接器

    产品简介


    JR-W系列是一款坚固耐用且防水的连接器系列,广泛应用于汽车、船舶、工业自动化等领域。该系列产品以其卓越的防水性能和高可靠性而著称,在极端环境中仍能保持稳定的连接性能。此系列连接器可提供多种规格和配置,以满足不同应用需求。

    技术参数


    - 电流额定值:
    - 13号壳体:3个触点(10A),5个触点(5A)
    - 16号壳体:7个触点(10A),10个触点(5A)
    - 21号壳体:10个触点(10A),16个触点(5A)
    - 25号壳体:4个触点(30A),16个触点(10A),24个触点(5A)
    - 电压额定值:
    - 13号壳体:3个触点(100V交流,140V直流),5个触点(100V交流,140V直流)
    - 16号壳体:7个触点(100V交流,140V直流),10个触点(100V交流,140V直流)
    - 21号壳体:10个触点(100V交流,140V直流),16个触点(100V交流,140V直流)
    - 25号壳体:4个触点(300V交流,420V直流),16个触点(100V交流,140V直流),24个触点(100V交流,140V直流)
    - 工作温度范围:
    - 运行温度范围:-25℃到+85℃
    - 存储温度范围:-10℃到+60℃
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小1,000MΩ(针对JR25-4触点为最小10,000MΩ)
    - 耐压:AC 1,000V持续1分钟(针对JR25-4触点为AC 3,000V持续1分钟)

    产品特点和优势


    - 防水性能:JR-W系列达到了IP67和IP68的防护等级,在水下也能保持良好的密封性。具体而言,IP67防护等级允许在1米深的水中浸泡30分钟,而IP68防护等级则可在2米深的水中连续14天。
    - 抗腐蚀性:外层采用镀黑铬处理,提高了连接器的耐腐蚀能力,使其能够在各种严苛环境下使用。
    - 高可靠性:通过严格的振动和冲击测试,确保在恶劣环境下依然稳定可靠。

    应用案例和使用建议


    - 汽车应用:该系列连接器在汽车电子系统中的广泛应用证明了其出色的可靠性和适应性。例如,在汽车仪表盘和动力总成系统中,JR-W系列能够提供可靠的电源和信号传输。
    - 工业自动化:在工业自动化设备中,这些连接器被用于机器人和自动化系统的信号和电源连接,确保设备在潮湿或多尘环境中的正常运行。
    - 使用建议:在进行安装时,务必按照制造商提供的详细步骤进行操作,确保每个部件都正确安装到位。同时,注意电缆的选择和处理,确保其符合连接器的技术规格要求。

    兼容性和支持


    - 兼容性:该系列连接器具有广泛的适用性,能够与其他标准连接器和设备兼容。为了确保最佳效果,建议联系公司代表确认具体应用需求。
    - 支持和维护:制造商提供详尽的产品手册和技术支持,帮助用户解决任何使用过程中遇到的问题。如有需要,可联系当地销售或技术支持部门。

    常见问题与解决方案


    - 问题1:安装后连接器无法正常工作。
    - 解决方案:检查所有部件是否正确安装,特别是螺钉和夹具是否拧紧。同时,确认电缆是否与连接器相匹配。
    - 问题2:接触电阻过高。
    - 解决方案:检查接触面是否有污物或氧化现象,及时清洁并重新安装。如问题仍未解决,建议更换连接器或联系技术支持。
    - 问题3:密封不良导致进水。
    - 解决方案:检查密封圈是否完好无损,确认其型号符合要求。如发现问题,更换新的密封圈。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水性能、高可靠性以及多样化的规格选择,成为了许多关键应用场合的理想选择。无论是汽车、工业自动化还是其他高要求的应用场景,JR-W系列都能提供可靠的支持。强烈推荐使用JR-W系列连接器以提升系统的稳定性和安全性。
    希望这篇高质量的文章能为您提供全面的产品介绍及使用指南。如需更多详细信息或技术支持,请随时联系制造商。

JR16WP-10P(31)参数

参数
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR16WP-10P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WP-10P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WP-10P(31) JR16WP-10P(31)数据手册

JR16WP-10P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.7248 ¥ 132.8746
10+ $ 15.4284 ¥ 130.37
库存: 271
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.87
