PCN10-32S-2.54DSA(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 RCP 32 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号: CSJ-ST64454358
供应商: 海外现货
标准整包数: 1

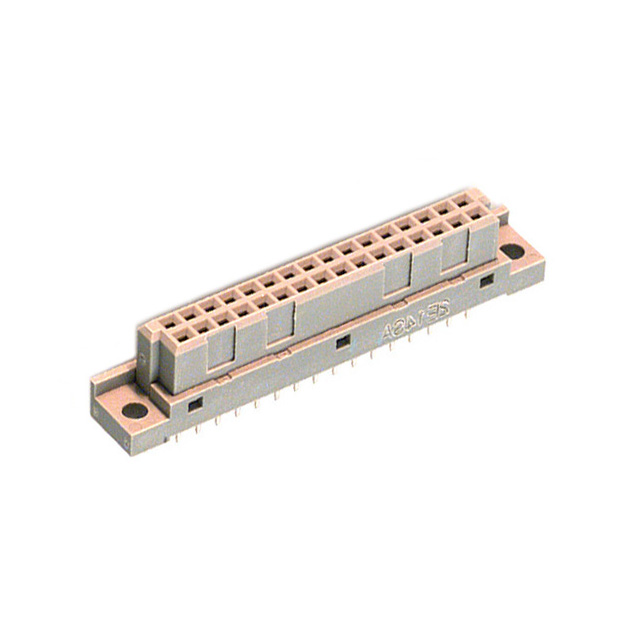

HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10-32S-2.54DSA(72)

PCN10-32S-2.54DSA(72)概述

    PCN10 Series IEC603-2 / DIN41612 标准合规产品技术手册

    产品简介


    PCN10 系列是一款由 Hirose Electric Co., Ltd. 生产的电子元器件产品,符合 IEC603-2 和 DIN41612 标准。这类产品广泛应用于计算机、控制设备、开关、测量装置等领域。PCN10 系列具有多种型号,涵盖了 14 种不同类型的针数变化,能够满足不同的应用需求。

    技术参数


    - 绝缘电阻:最小值为 10^6 MΩ(在 100V 直流电压下测量)
    - 耐压:1000V 交流电压,持续 1 分钟(IDC 和 Crimp 类型:650V 交流电压)
    - 接触电阻:最大值为 20mΩ(在 0.1A 下测量)
    - 振动抵抗:频率范围 10Hz 至 55Hz,单振幅 0.75mm,各方向连续振动 2 小时
    - 湿度抵抗(稳态):绝缘电阻 ≥ 10^6 MΩ(温度 40 ± 2°C,湿度 90% 至 95%,持续 96 小时)
    - 温度循环:无损伤、裂纹或零件松动(-65°C 持续 30 分钟 → 15°C 至 35°C 持续 5 分钟 → 125°C 持续 30 分钟 → 15°C 至 35°C 持续 5 分钟,重复 5 次)
    - 插拔耐用度:接触电阻 ≤ 20mΩ,连续插拔 500 次
    - 焊接热抗性:组件无变形,影响性能(手动焊接:350°C 持续 3 秒)

    产品特点和优势


    1. 符合标准:完全符合 DIN 和 IEC603-2 标准,确保产品质量和可靠性。
    2. 多样化的针数配置:提供 14 种不同的针数变化,支持 16、20、24、30、32、44、48、50、64、90、96、100、128 和 144 针,满足多种应用场景的需求。
    3. 双点接触设计:通过双侧双点接触系统实现高可靠性的连接。
    4. 宽泛的应用领域:适用于 DIN 标准类型的 B、C、R 和 Q,包含易于安装的锁针类型。
    5. 堆叠高度多样性:PCN10H 系列有 5 种堆叠高度可选:25mm、30mm、35mm、40mm 和 45mm,方便集成于各种设备中。
    6. 电路保护设计:PCN10MC 系列拥有序列设计用于电路保护。
    7. 电缆连接器:支持 IDC 连接器及兼容 26-30 AWG 的压接连接器。

    应用案例和使用建议


    PCN10 系列产品广泛应用于计算机、控制设备、开关、测量装置等场合。例如,在工业控制系统中,PCN10 可以作为信号传输的重要组成部分。此外,针对需要长期存储和运输的场景,可以考虑采用 PCN10 系列进行连接,以确保稳定性。对于复杂设备的组装,推荐采用堆叠高度较高的型号,以减少组装难度和提高空间利用率。

    兼容性和支持


    PCN10 系列产品与其他 Hirose 电子元器件或设备兼容。供应商提供了全面的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题:产品接触电阻过高
    解决方案:检查插头和插座是否正确对齐并牢固插入。如果仍存在问题,尝试重新焊接。
    - 问题:产品无法通过振动测试
    解决方案:确保在制造过程中使用高质量材料并严格遵循装配步骤。
    - 问题:绝缘电阻低
    解决方案:确认插头和插座之间的清洁度,避免污染和潮湿环境。

    总结和推荐


    PCN10 系列产品以其卓越的性能和广泛的应用领域在市场上表现出色。它不仅符合国际标准,而且具备多样化的产品选项和良好的耐用性。我们强烈推荐该系列产品用于各种高要求的应用场合。无论是计算机、控制设备还是其他复杂的电子系统,PCN10 系列都能够提供可靠的连接解决方案。

PCN10-32S-2.54DSA(72)参数

参数
长*宽*高 54.36mm(长度)*8.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10-32S-2.54DSA(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10-32S-2.54DSA(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10-32S-2.54DSA(72) PCN10-32S-2.54DSA(72)数据手册

PCN10-32S-2.54DSA(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0516 ¥ 42.7866
库存: 370
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.78
