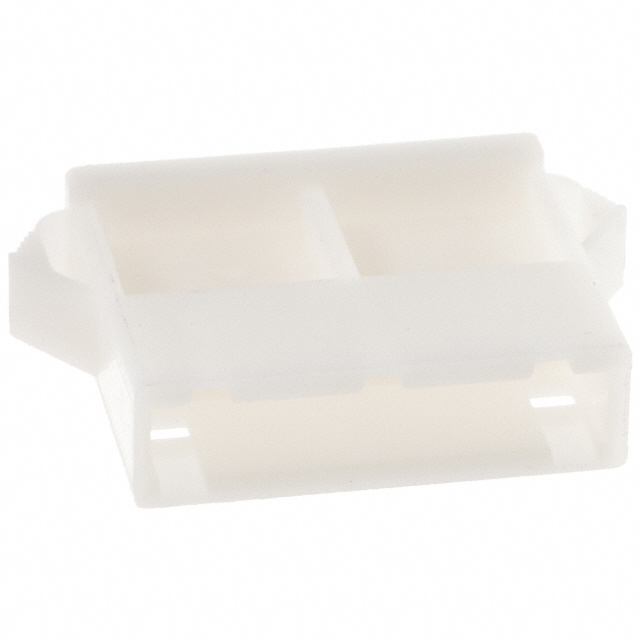

DF1BA-8EP-2.5RC

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Plug 1 8pin Male Pin IDC,压接 白色 卡入式安装,按扣安装,面板安装
供应商型号: H3689-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1BA-8EP-2.5RC

DF1BA-8EP-2.5RC概述


    产品简介


    DF1B系列是一款用于电线对板连接的2.5mm间距连接器,适用于离散线缆连接的应用需求。该系列产品具有广泛的适用性,涵盖多种规格和布局方式(如单排、双排及不同插头方向)。支持金镀层和锡镀层两种电镀选项,确保可靠性和耐用性。广泛应用于办公设备,例如复印机、打印机等领域,同时符合UL和CSA双重安全认证标准。

    技术参数


    以下是DF1B系列连接器的主要技术规格:
    - 额定电流:
    - 20-22 AWG:2.5A/针
    - 24-28 AWG:3A/针
    - 30 AWG:1A/针
    - 工作温度范围:-35°C 至 +85°C
    - 工作湿度范围:40%-80%(无冷凝)
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:最小值为1000 MΩ(施加500V直流电压时)
    - 耐压能力:650V AC(持续1分钟),不发生闪络或击穿
    - 接触电阻:最大值30 mΩ(测试电流为100 mA)
    - 插入/拔出力:0.44N(45 gf)至4.4N(450 gf)
    - 振动测试:频率10 Hz至55 Hz,振幅0.75 mm,每方向持续2小时
    - 耐久性:锡镀层可承受30次插拔,金镀层可承受50次插拔

    产品特点和优势


    1. 多样性:提供多种组合形式(单排/双排、直角/平行)以满足多样化设计需求。
    2. 高可靠性:通过UL和CSA双重认证,确保产品在极端条件下的安全性。
    3. 宽广的应用领域:适用于办公设备及工业自动化设备等众多场景。
    4. 镀层选择:提供金镀层和锡镀层两种版本,适应不同预算和需求。
    5. 坚固耐用:具有高抗振动能力和良好的插拔寿命,确保长时间稳定运行。

    应用案例和使用建议


    应用案例:
    - 打印机和复印机内部布线:利用其稳定的机械性能和电气性能,实现复杂电路连接。
    - 自动化控制模块:适合需要紧凑设计和多功能特性的应用场景。
    使用建议:
    1. 在选择电缆时,需根据额定电流合理匹配电缆尺寸,避免因过载导致故障。
    2. 安装过程中确保孔位与插头对齐,并检查所有引脚完全到位后再通电。
    3. 在高湿度环境中使用时,务必定期检查绝缘电阻并采取防潮措施。

    兼容性和支持


    DF1B系列具有较强的兼容性,能与多种设备接口适配。厂商提供详尽的技术文档和支持服务,包括图纸下载和技术咨询。此外,用户可通过官网轻松获取详细规格书及样品申请。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 确保插头与插座对齐且无异物阻碍。 |
    | 接触不良 | 检查接触表面是否有污垢或氧化现象,清洁后重新安装。 |
    | 插拔次数过多导致失效 | 更换镀金插头以提高插拔寿命。 |

    总结和推荐


    总体而言,DF1B系列以其多样的配置、优良的性能和高安全性成为市场上极具竞争力的产品。尤其适合对可靠性要求较高的工业和办公设备领域。对于需要紧凑设计和多功能接口的用户来说,这款连接器无疑是一个理想的选择。因此,强烈推荐使用该系列产品。
    最终评分:★★★★★

DF1BA-8EP-2.5RC参数

参数
类型 Plug
颜色 白色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 IDC,压接
针脚数 8pin
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装
