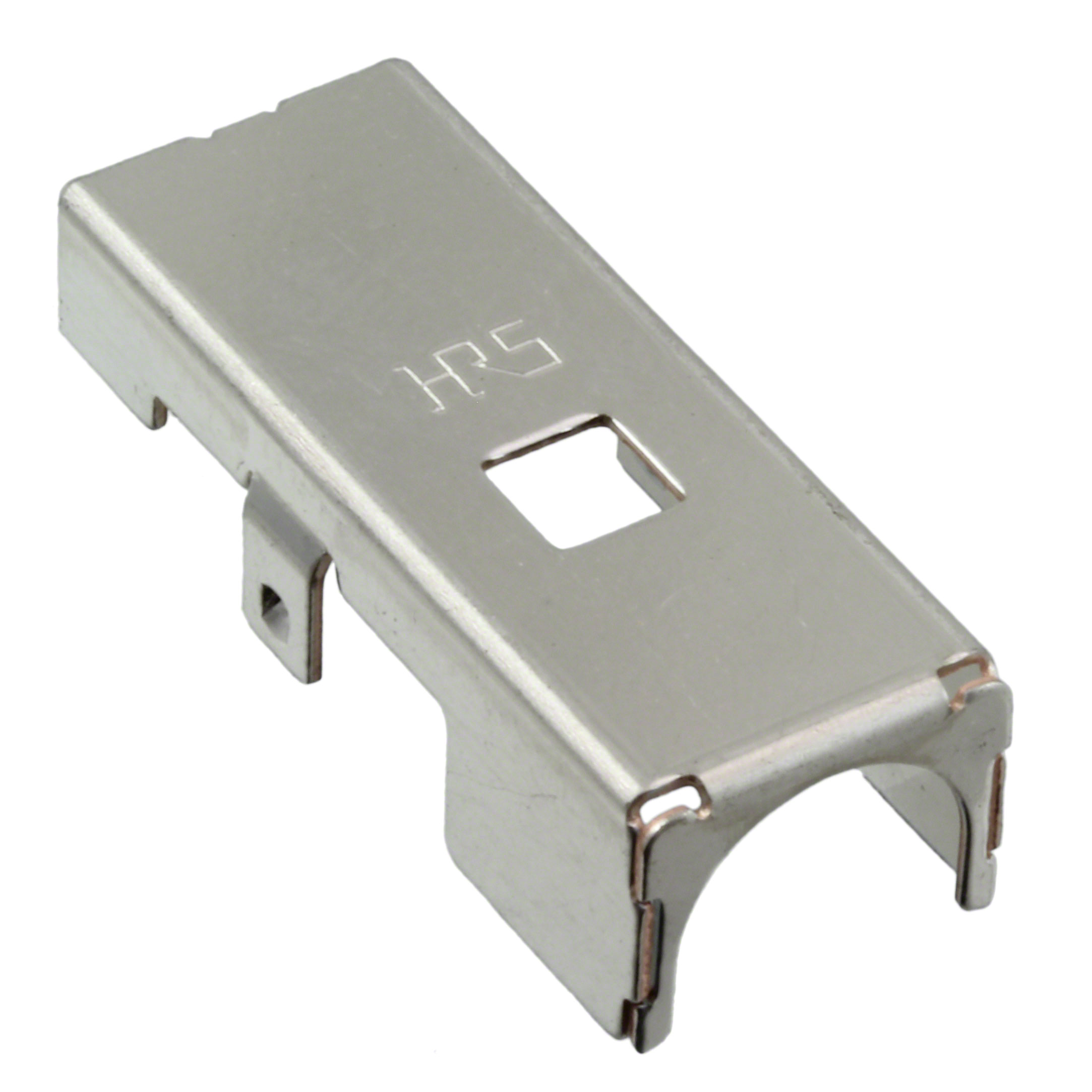

GT17S-8DS-SC

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Connector Accessories 8 POS Shield Plate
供应商型号: GT17S-8DS-SC
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 插接式连接器 - 配件 GT17S-8DS-SC

GT17S-8DS-SC概述

    高速数据传输屏蔽连接器——坚固型汽车锁系列

    产品简介


    本手册介绍的是HIROSE电通株式会社(HIROSE ELECTRIC CO., LTD.)的GT17H/HN系列高速数据传输屏蔽连接器。此系列连接器旨在提供低轮廓和节省空间的设计,同时支持高达1 Gbps的高速数据传输,并且能够增强电磁干扰防护(EMI)。该系列产品不仅支持USB2.0、IEEE1394、LVDS和GVIF等多种通信标准,还具备坚固的锁设计,确保可靠连接并防止意外断开。此外,它们符合严格的汽车测试标准,适用于广泛的车载数据通信应用场景。

    技术参数


    | 项目 | 规格 | 条件 |
    |
    | 额定电流 | 1A
    | 额定电压 | 250V AC
    | 接触电阻 | 信号:最大30mΩ | 测量于1A DC |
    外壳:最大60mΩ
    | 绝缘电阻 | 最小100MΩ | 测量于500V DC |
    | 耐压 | 无绝缘击穿 | 650V AC 1分钟 |
    | 插拔耐用性 | 接触电阻:最大60mΩ(信号),最大120mΩ(外壳) | 30次插入/拔出循环 |
    | 操作温度范围 | -40°C至+105°C | 包括电流流引起的温升 |

    产品特点和优势


    1. 低轮廓和空间节省设计:GT17H为单排低轮廓设计,而GT17HN为双排节省空间设计,适用于有限空间的应用。
    2. 高性能的数据传输能力:支持高达1 Gbps的数据传输速率,适合高速数据传输需求。
    3. 强大的抗干扰性能:通过卓越的EMI防护功能,确保数据的完整性与可靠性。
    4. 可靠的机械结构:通过独特的锁设计确保稳固连接,避免意外断开。
    5. 严格的质量保证:满足严格的汽车测试标准,确保在恶劣环境下稳定工作。

    应用案例和使用建议


    - 车载数据通信:适用于车内多种传感器和控制单元之间的数据传输。建议在进行设计时考虑使用合适的电缆和端子以确保最佳的连接稳定性。
    - 工业自动化:在自动化控制系统中,确保连接器与电缆匹配良好,避免物理应力对连接的影响。
    - 医疗设备:需要长时间稳定工作的医疗设备中,定期检查连接器的状况,确保长期可靠的工作状态。

    兼容性和支持


    - 兼容性:该系列产品与各种标准和接口兼容,包括USB2.0、IEEE1394、LVDS和GVIF等。
    - 支持服务:HIROSE提供详细的技术支持文档和客户服务,用户可以通过官网获得更多帮助和支持。

    常见问题与解决方案


    1. 连接器接触不良:确保正确安装并紧固所有连接部分,避免物理应力导致的松动。
    2. 数据传输速度降低:检查连接器的电缆和接线是否符合规定的标准,必要时更换符合要求的电缆。
    3. 耐久性不足:对于频繁插拔的场合,选择耐用性更高的型号,如带有额外防护的连接器。

    总结和推荐


    GT17H/HN系列连接器以其卓越的性能、可靠的连接性和广泛的适用性,在车载电子系统和工业自动化等领域表现出色。对于追求高性能和高可靠性的应用场合,强烈推荐使用该系列连接器。无论是从功能还是性价比角度来看,它都是一款值得信赖的产品。

GT17S-8DS-SC参数

参数
安装方式 板安装
零件状态 在售
包装方式 袋装

GT17S-8DS-SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17S-8DS-SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17S-8DS-SC GT17S-8DS-SC数据手册

GT17S-8DS-SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
