GT13-2428/1.6-2.9SCF(70)

厂牌: HIROSE ELECTRIC
产品描述: 24-28 AWG F 插座 压接 1μm 锡 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

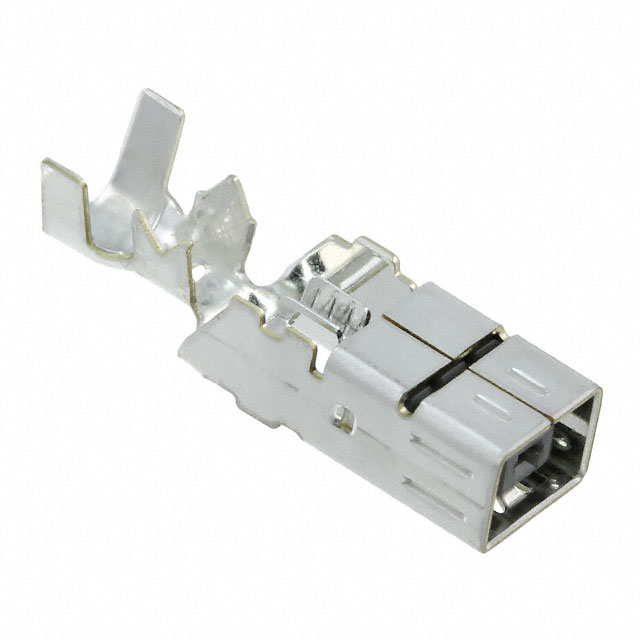

HIROSE ELECTRIC 同轴连接器(RF) - 触头 GT13-2428/1.6-2.9SCF(70)

GT13-2428/1.6-2.9SCF(70)概述

    GT13 Series: Space-saving Coaxial Cable Connector for Automotive Antennas

    产品简介


    GT13系列是为汽车天线设计的空间节约型同轴电缆连接器。这些连接器特别适用于汽车电视、收音机等系统中的应用。其小巧紧凑的设计使其在空间有限的环境中仍能保持高效运行,而不会牺牲电气性能。

    技术参数


    - 额定电流: 信号:1A;功率:3A
    - 工作温度范围: -30°C至+105°C(包含电流流动引起的温度上升)
    - 额定电压: 250V DC
    - 接触电阻: 最大30mΩ(测量条件:1A直流电)
    - 绝缘电阻: 最小100MΩ(测量条件:500V直流电)
    - 耐压能力: 无绝缘击穿,在650V交流电压下持续1分钟
    - 插拔耐久性: 接触电阻最大60mΩ,经过30次插入/拔出循环

    产品特点和优势


    - 一步式端接: 同时对内外导体进行一次压接,避免了内部导体的接触,确保了一致的定位,不受操作者技能水平的影响。
    - 更紧凑、更轻巧: 与HRS GT5系列相比,尺寸更小,重量更轻。
    - 频率范围: 高达1GHz

    应用案例和使用建议


    GT13系列连接器在汽车电视、无线电等车载天线系统中得到了广泛应用。为了最大化其性能,建议在安装时注意以下几点:
    - 正确的安装方向: 确保连接器正确对接,以避免信号传输错误。
    - 保持清洁: 在安装前清洁接触点,确保良好的电气接触。
    - 保护措施: 使用防护套件(如隔膜)来保护连接器,防止灰尘和湿气进入。

    兼容性和支持


    - 兼容终端: 包括GT13-2428/1.6-2.9SCF(55),GT13-30/1.6-2.9SCF(55),GT13-2428/F4-5SCF(55),GT13-30/F4-5SCF(55),GT13L-2428/1.1-2.2SCF(55),GT13L-2428/1.6-2.9SCF(55) 和 GT13L-30/1.6-2.9SCF(55) 等型号。
    - 配套附件: 可单独购买的锁紧装置(如GT13S-1P/S-R)确保连接稳定。

    常见问题与解决方案


    1. 连接器无法完全插入
    - 解决办法: 检查是否有异物阻碍,确保连接器和插座完全对齐后轻轻插入。
    2. 信号质量下降
    - 解决办法: 检查连接器是否清洁且没有损坏。必要时重新清洁并重新连接。
    3. 连接器过热
    - 解决办法: 检查是否超过了规定的电流和温度范围,必要时减少负载或采取散热措施。

    总结和推荐


    GT13系列同轴电缆连接器凭借其紧凑的设计、高可靠性和广泛的适用性,成为汽车天线系统的理想选择。它不仅提供了优异的电气性能,还通过简化组装过程提高了生产效率。因此,我们强烈推荐使用这款连接器,特别是在对空间和性能要求较高的汽车电子系统中。总的来说,GT13系列是一个可靠、高效的解决方案,能够满足现代汽车天线应用的需求。

GT13-2428/1.6-2.9SCF(70)参数

参数
线规 24-28 AWG
插针或插座 插座
触头镀层
触头端接 压接
中心导线直径 -
触头镀层厚度 1μm
类型 F
阻抗 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 卷带包装

GT13-2428/1.6-2.9SCF(70)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT13-2428/1.6-2.9SCF(70)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) - 触头 HIROSE ELECTRIC GT13-2428/1.6-2.9SCF(70) GT13-2428/1.6-2.9SCF(70)数据手册
