JR13WCC-6(71)

厂牌: HIROSE ELECTRIC

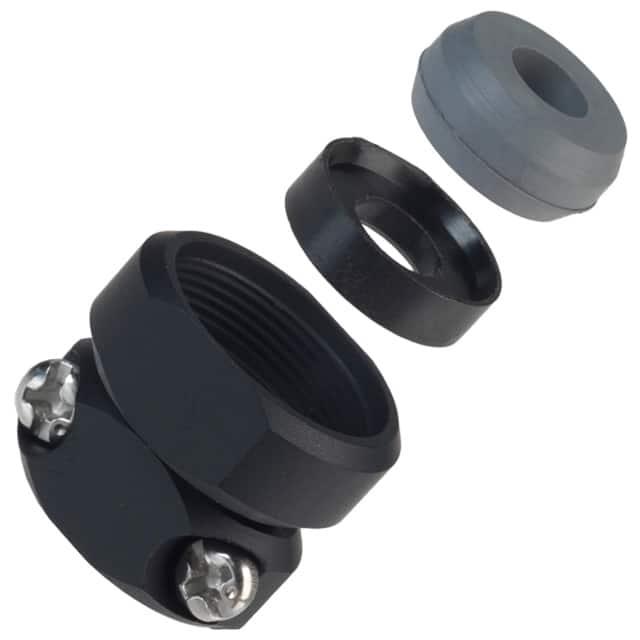

产品描述: 缆线夹 M16x0.75 铬 锌合金,黄铜 黑色 6mm 180° 夹子安装,导线安装,螺纹安装
供应商型号: CSJ-ST49463698
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR13WCC-6(71)

JR13WCC-6(71)概述

    高质量电子元器件技术手册:防水圆形连接器JR-W系列

    产品简介


    JR-W系列是日本广濑电机(Hirose Electric)开发的一种防水圆形连接器,主要用于需要高可靠性和良好密封性的应用环境中。这些连接器具有IP67和IP68级别的防水性能,广泛应用于汽车、工业自动化、通信设备等领域。

    技术参数


    - 电流等级
    - 壳体尺寸13:3个触点 - 10A;5个触点 - 5A
    - 壳体尺寸16:7个触点 - 10A;10个触点 - 5A
    - 壳体尺寸21:10个触点 - 10A;16个触点 - 5A
    - 壳体尺寸25:4个触点 - 30A;16个触点 - 10A;24个触点 - 5A
    - 电压等级
    - 壳体尺寸13:3个触点 - 100V交流,140V直流;5个触点 - 100V交流,140V直流
    - 壳体尺寸16:7个触点 - 100V交流,140V直流;10个触点 - 100V交流,140V直流
    - 壳体尺寸21:10个触点 - 100V交流,140V直流;16个触点 - 100V交流,140V直流
    - 壳体尺寸25:4个触点 - 300V交流,420V直流;16个触点 - 100V交流,140V直流;24个触点 - 100V交流,140V直流
    - 工作温度范围
    - 工作温度范围:-25℃到+85℃
    - 存储温度范围:-10℃到+60℃

    产品特点和优势


    - 防水性能:JR-W系列达到了IP67和IP68级别的防水标准,可以在深水环境下长时间工作。
    - 耐腐蚀性:外部壳体经过镀层处理,提升了耐腐蚀性能,适用于各种恶劣环境。
    - 高可靠性:特别适合于需要高可靠性的场合,如汽车等工业应用。
    - 多功能设计:提供多种插针和插孔配置,满足不同应用场景的需求。

    应用案例和使用建议


    - 应用案例:在新能源汽车中,JR-W系列连接器用于高压电池组和动力系统之间的连接。在工业自动化领域,它用于各种控制柜和传感器之间的信号传输。
    - 使用建议:
    - 在安装时要确保密封圈和防水结构正确安装,以确保最佳的防水效果。
    - 定期检查连接器的接触电阻和绝缘电阻,以确保长期的可靠运行。
    - 注意环境因素对银质触点的影响,避免在高硫化气体浓度和极端温湿度环境中使用。

    兼容性和支持


    - JR-W系列连接器与其他同类标准接口兼容,适用于多种类型的电缆。
    - 广濑电机提供详细的技术支持和维护服务,用户可以通过官方网站和技术手册获取更多信息和支持。

    常见问题与解决方案


    - Q: 连接器是否能够承受反复的插拔操作?
    - A: 是的,JR-W系列连接器可以承受高达500次的插拔操作,且接触电阻仍能保持在5mΩ以下。

    - Q: 如何检测连接器的防水性能?
    - A: 可以通过浸水试验来验证连接器的防水性能,具体参照手册中的测试方法。

    总结和推荐


    JR-W系列防水圆形连接器以其卓越的防水性能、高可靠性以及广泛的适用性,在工业和汽车领域表现优异。推荐使用此产品,尤其是在需要高可靠性和恶劣环境下的应用场合。对于任何特定的应用需求,建议与广濑电机联系以获得定制化的技术支持和服务。

JR13WCC-6(71)参数

参数
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M16x0.75
电缆开口 6mm
安装方式 夹子安装,导线安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 袋装

JR13WCC-6(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WCC-6(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR13WCC-6(71) JR13WCC-6(71)数据手册

JR13WCC-6(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
