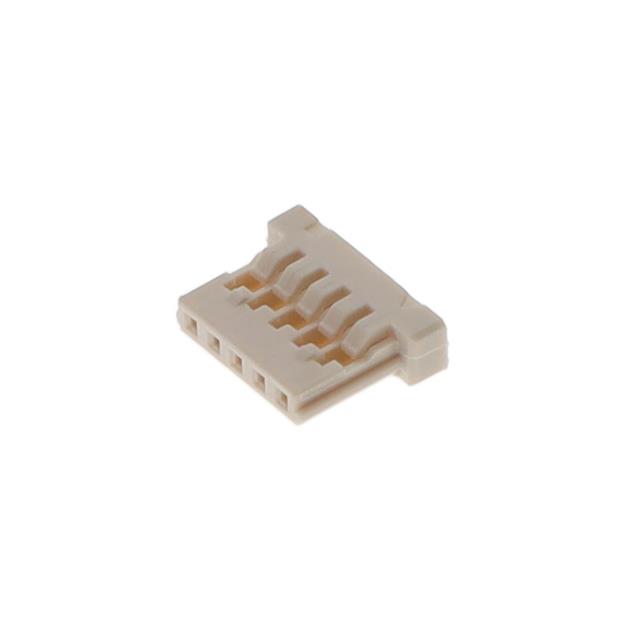

DF14-5S-1.25C(10)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Receptacle 1 5pin Female Socket 压接 米黄色 导线安装,自由悬挂,通孔安装
供应商型号: 798-DF145S125C10
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF14-5S-1.25C(10)

DF14-5S-1.25C(10)概述

    DF14系列1.25mm间距超低剖面压接连接器

    1. 产品简介


    DF14系列是一种专为右角设计的超低剖面连接器,特别适用于电路板上空间有限的应用场合。该连接器的主体厚度仅2.5毫米(对于直角安装),并且具备侧边偏移型(offset type)可选,侧边偏移安装时高度仅为1.6毫米。DF14系列广泛应用于液晶显示(LCD)设备、笔记本电脑(Note PC)、移动终端和其他小型商业设备中,以及摄像机等产品。

    2. 技术参数


    - 接触适用电缆尺寸:26-28 AWG和30-32 AWG
    - 包装类型:卷带包装(SCF)
    - 镀层类型:锡镀层和金镀层
    - 额定电流:1A
    - 额定电压:150V AC
    - 操作温度范围:-35°C至+85°C
    - 湿度范围:40%-80%
    - 储存温度范围:-10°C至+60°C
    - 储存湿度范围:40%-70%

    3. 产品特点和优势


    - 超低剖面设计:通过优化结构,实现电路板上安装时的高度降低,从而节省空间。
    - 自动贴装能力:提供真空吸盘式表面安装面,便于自动化装配。此外,还提供了卷带包装的选择。
    - 四壁结构:采用无摩擦的防扭曲设计,并具有完美的防错插机制,提高了连接器的可靠性。
    - 坚固的结构:金属扣件附着以防止焊料脱落,增加耐用性。

    4. 应用案例和使用建议


    - 液晶显示器(LCD):由于需要紧凑的空间设计,DF14系列能够完美适配于此类设备。
    - 笔记本电脑(Note PC):能够在有限的空间内确保稳定可靠的信号传输。
    - 小型商业设备:例如,POS终端和便携式设备,DF14系列可以轻松适应其小型化要求。
    - 建议:在进行压接操作前,务必按照手册提供的压接条件表和质量参考进行操作,以避免损坏产品。

    5. 兼容性和支持


    - 兼容性:该连接器易于集成到各种设备中,特别是对于小型化电子设备的制造商而言,它具有广泛的兼容性。
    - 支持和服务:请联系HIROSE ELECTRIC获取详细的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q: 如何避免接触变形?
    - A: 插拔连接器时,确保以平行方式操作,避免在角度大于30度时插入或拔出,以防接触变形或外壳损坏。

    - Q: 连接器如何进行清洁?
    - A: 清洁条件请参考线到板使用手册,确保在不损坏连接器的前提下完成清洁工作。

    7. 总结和推荐


    总体而言,DF14系列1.25mm间距超低剖面压接连接器以其独特的设计理念、卓越的性能表现及广泛的适用范围,在众多电子设备中表现出色。它的超低剖面设计、自动贴装能力和高可靠性的结构使其在市场上具备显著的竞争优势。我们强烈推荐这款产品用于对空间和可靠性有较高要求的电子设备中。

DF14-5S-1.25C(10)参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Receptacle
颜色 米黄色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
