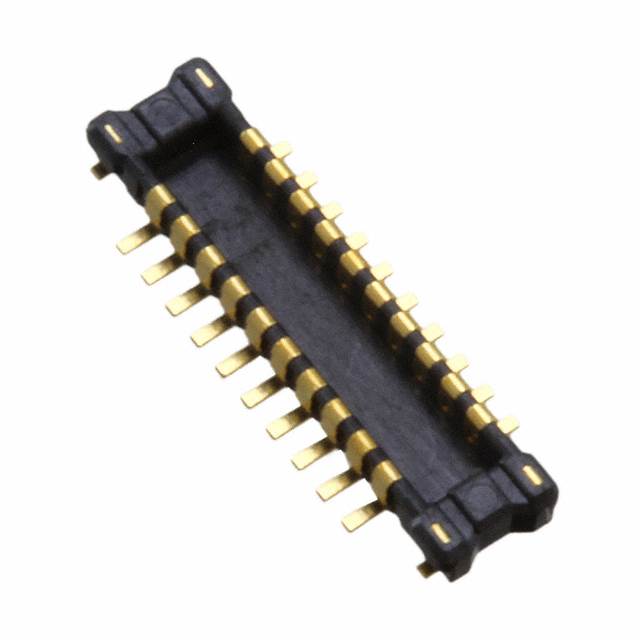

BM20B(0.8)-20DP-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 400μm 2 20pin 800μm 650μm 51nm 金 SMD,P=0.4mm 贴片安装
供应商型号: BM20B(0.8)-20DP-0.4V(51)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM20B(0.8)-20DP-0.4V(51)

BM20B(0.8)-20DP-0.4V(51)概述

    BM20 系列:0.4 mm 节距,0.6 和 0.8 mm 高度的板对板及板对柔性印刷电路连接器

    产品简介


    BM20 系列是一款设计用于板对板(Board-to-Board)和板对柔性印刷电路(Board-to-FPC)连接的连接器。它们以紧凑的设计实现了高密度布线能力,能够在有限的空间内实现稳定可靠的电气连接。这款连接器广泛应用于消费电子、汽车电子和工业自动化等领域,为系统集成提供了高效的解决方案。

    技术参数


    - 额定电流:0.3A
    - 工作温度范围:-35°C 至 85°C
    - 存储温度范围:-10°C 至 60°C
    - 额定电压:AC/DC 30V
    - 工作湿度范围:20% 至 80%
    - 存储湿度范围:40% 至 70%
    性能参数:
    - 绝缘电阻:≥50 MΩ(100V DC)
    - 耐压性能:无闪络或击穿(AC 100V,1分钟)
    - 接触电阻:≤100 mΩ(交流20mV,1kHz,1mA)
    电气特性:
    - 振动抗性:无电连续中断时间大于1µs(频率10-55Hz,半幅度0.75mm,三方向各2小时)
    - 湿度抗性:接触电阻≤100 mΩ,绝缘电阻≥25 mΩ(40±2°C,湿度90%~95%,96小时)
    - 温度循环测试:接触电阻≤100 mΩ,绝缘电阻≥50 mΩ(-55°C: 30分钟 → 5~35°C: 10分钟 → 85°C: 30分钟 → 5~35°C: 10分钟,共5个周期)
    - 寿命:10次插拔后接触电阻≤100 mΩ
    结构特性:
    - 尺寸:高度0.6 mm / 0.8 mm
    - 接点间距:0.4 mm
    - 接点数量:10~50个不等

    产品特点和优势


    1. 高密度安装能力:紧凑设计同时保持足够的真空区域(不小于0.7 mm宽)。
    2. 可靠接触性能:即使高度较低,BM20系列仍处于同类产品的领先地位,具有最高有效的插配长度。
    3. 无限制的PCB布局设计:0.8 mm高的连接器无需对PCB布局设计进行限制。
    4. 增强的插配操作:采用导向肋,使插配过程更顺畅,具有高达0.3 mm的自对准范围。
    5. 防跌落和冲击:增加了接触的凹痕以提高其保持力并吸收掉落或其他冲击带来的震动。
    6. 防尘防屑设计:当连接时,覆盖接触以防止灰尘和其他碎片进入。

    应用案例和使用建议


    在如汽车这样的需要高可靠性应用场合中,建议联系公司代表获取更多详细信息。实际应用中,BM20系列常用于需要紧凑空间和高可靠性连接的场景,例如消费电子产品和工业控制装置。对于具体的应用,建议在设计时考虑PCB布局和环境条件,确保满足所有技术要求。此外,安装过程中应避免使用过度力量以防止损坏连接器。

    兼容性和支持


    BM20系列与多种电子元器件和设备兼容,但具体兼容性需根据实际情况和产品型号确认。制造商提供了详细的销售和支持网络,涵盖全球多个地区,以便客户获得及时的技术咨询和服务。

    常见问题与解决方案


    - Q:如何处理连接器在使用过程中出现的异常情况?
    - A:如果连接器因撞击或冲击而断开,可能需要通过在设备外壳或其他减震材料上添加额外固定点来固定连接器。

    - Q:焊接过程中的注意事项有哪些?
    - A:推荐焊接温度范围为340±10°C,焊接时间不超过3秒。
    - Q:清洗连接器有什么注意事项?
    - A:不推荐清洗此连接器,因为清洁剂可能会降低其机械性能和环境适应性。

    总结和推荐


    BM20系列连接器凭借其高密度布线能力、可靠的接触性能、良好的防尘防屑设计以及出色的抗震性,在多种应用中表现出色。特别是在空间受限且需要高可靠性的环境中,其表现尤为突出。因此,强烈推荐使用BM20系列连接器。同时,建议在特定应用中详细检查所有技术参数,以确保最佳性能。

BM20B(0.8)-20DP-0.4V(51)参数

参数
接合堆叠高度 800μm
触头镀层厚度 51nm
类型 Header,Outer Shroud Contacts
间距 400μm
排数 2
触头镀层
板上高度 650μm
针脚数 20pin
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM20B(0.8)-20DP-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM20B(0.8)-20DP-0.4V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM20B(0.8)-20DP-0.4V(51) BM20B(0.8)-20DP-0.4V(51)数据手册

BM20B(0.8)-20DP-0.4V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
