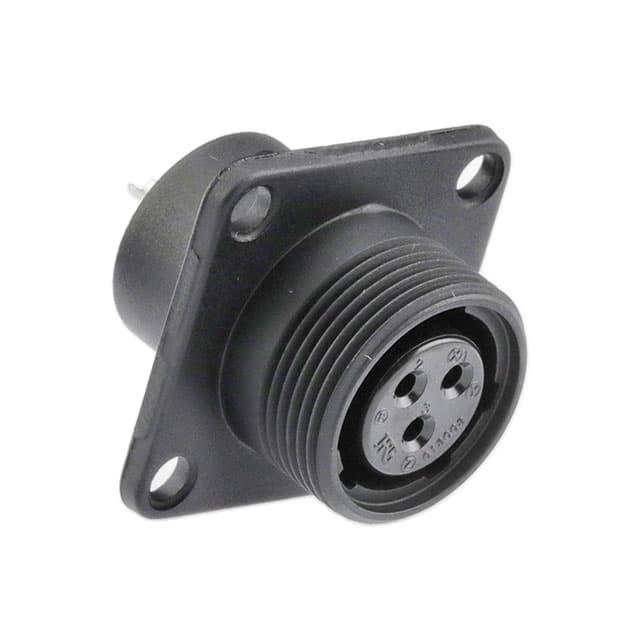

JR13WR-3S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 3pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: JY-JR13WR-3S(31)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13WR-3S(31)

JR13WR-3S(31)概述

    防水圆形连接器JR-W系列技术手册



    1. 产品简介



    JR-W系列防水圆形连接器是由HIROSE ELECTRIC CO., LTD生产的高性能连接器。该系列产品适用于多种应用环境,包括但不限于汽车、工业自动化、航空航天等领域。JR-W系列采用先进的密封技术,确保即使在恶劣环境中也能提供可靠稳定的连接。


    2. 技术参数



    JR-W系列的主要技术参数如下:

    - 电流额定值
    - 壳体大小 3针:10A
    - 壳体大小 5针:5A
    - 壳体大小 7针:10A
    - 壳体大小 10针:5A
    - 壳体大小 16针:5A
    - 壳体大小 4针:30A
    - 壳体大小 16针:10A

    - 电压额定值
    - 壳体大小 3针:交流100V,直流140V
    - 壳体大小 7针:交流100V,直流140V
    - 壳体大小 10针:交流100V,直流140V
    - 壳体大小 4针:交流300V,直流420V
    - 其余:交流100V,直流140V

    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C


    3. 产品特点和优势



    JR-W系列防水圆形连接器的主要特点和优势包括:
    - 防水性能:达到IP67(浸没于1米深水中30分钟)和IP68(浸没于2米深水中14天)等级,确保在恶劣环境中可靠连接。
    - 抗腐蚀性:外层镀黑铬,提高耐腐蚀性能,适用于各种环境条件。
    - 接触电阻:接触电阻最大为5毫欧姆(焊接型为10毫欧姆),绝缘电阻最小为1,000兆欧。
    - 振动和冲击性能:具有良好的抗震和抗冲击能力,能够承受高频率振动和大加速度冲击。


    4. 应用案例和使用建议



    - 汽车应用:JR-W系列连接器特别适用于汽车内部布线系统,确保连接器在车辆运行过程中不会因振动而松动。
    - 工业自动化:可应用于工厂自动化控制系统,用于传感器和执行器之间的连接,确保在潮湿或多尘环境中仍能稳定工作。
    - 户外设备:适用于室外灯具和户外控制设备,确保连接器在户外恶劣环境下仍能可靠工作。

    使用建议:
    - 在安装时务必按照手册中的步骤进行,确保连接器正确紧固,防止电缆旋转。
    - 在焊接时,推荐使用收缩管以保持良好的绝缘性能。
    - 定期检查连接器的状态,确保长时间使用的可靠性。


    5. 兼容性和支持



    JR-W系列连接器与多种电缆规格兼容,具体尺寸参考技术手册。制造商提供了详细的安装指南和支持服务,包括工具和培训材料。


    6. 常见问题与解决方案



    - 问题一:连接器防水性能不佳。
    - 解决办法:确保所有密封件和防水垫圈都正确安装到位,特别是插拔接口处。

    - 问题二:连接器在振动条件下易断开。
    - 解决办法:严格按照手册要求安装,并使用合适的紧固工具确保紧固力符合规定。


    7. 总结和推荐



    综上所述,JR-W系列防水圆形连接器以其卓越的防水性能、抗腐蚀能力和可靠的电气特性,成为各类工业应用的理想选择。无论是汽车、工业自动化还是户外设备,都能表现出色。强烈推荐在需要高可靠性连接的场合使用该系列产品。

JR13WR-3S(31)参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 最后售卖
包装方式 散装
