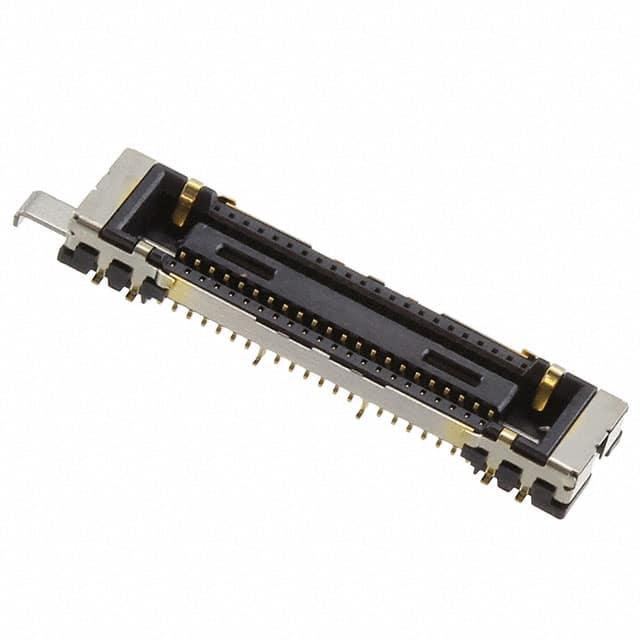

DF40GL-44DS-0.4V(58)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.4mm间距44p FPC插座 FPC连接器, DF40GL系列, 双排, 表面, SMT
供应商型号: JY-DF40GL-44DS-0.4V(58)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF40GL-44DS-0.4V(58)

DF40GL-44DS-0.4V(58)概述


    产品简介


    本文介绍的是型号为DF40GL-44DP-0.4V的电子连接器。它是一款广泛应用于工业自动化、汽车电子、通信设备及医疗设备中的关键电子元器件。该连接器的主要功能是确保可靠的电能和信号传输,其设计精良,能够承受严苛的工作环境,保证在复杂的应用场景下长期稳定运行。

    技术参数


    - 额定电压:30V AC/DC
    - 适用标准:符合JIS C 5402和IEC 60512
    - 工作温度范围:-55°C到85°C(包含电流引起的温升)
    - 存储温度范围:-10°C到60°C
    - 电流承载能力:0.35A
    - 接触电阻:最大90mΩ
    - 绝缘电阻:最小50MΩ
    - 耐压性能:100V AC,持续1分钟无闪络或击穿
    - 插入力:最大42.0N
    - 拔出力:最小6.0N
    - 锁紧强度:至少30N
    - 机械操作寿命:至少30次插拔
    - 振动测试:频率10至55Hz,单振幅0.75mm,循环10次
    - 冲击测试:加速度490m/s²,脉冲持续时间11ms,方向三向各3次
    - 快速温度变化测试:温度从-55°C到85°C变化,最多5个循环
    - 湿热老化测试:暴露在40±2°C,湿度90%到95%,持续96小时
    - 硫化物腐蚀测试:在25ppm浓度下暴露96小时,温度25°C,湿度75%
    - 焊接耐热性:推荐预热区域温度150到180°C,持续90到120秒;焊接区域最高温度250°C,持续60秒
    - 可焊性:浸锡温度245±5°C,持续时间3±0.5秒;新均匀的焊料涂层覆盖至少95%的浸锡表面

    产品特点和优势


    该连接器具备多项独特功能和优势:
    - 高可靠性:能够在极端温度和恶劣环境中保持良好的性能。
    - 耐用性强:经过严格的机械和环境测试,能够承受多次插拔和极端条件下的冲击。
    - 优异的电气特性:具有低接触电阻和高绝缘电阻,确保稳定的电流传输和信号完整性。
    - 简便的安装和维护:具备较高的插入和拔出力,锁紧强度高,便于安装和长期使用。

    应用案例和使用建议


    该连接器已在多个领域得到广泛应用,例如汽车电子系统、通信基站、工业控制系统等。为了确保最佳性能,建议在以下方面进行优化:
    - 环境适应性:确保连接器所在环境的温度和湿度不会超出其工作范围。
    - 定期检查:根据使用频率,定期检查连接器的接触情况和锁紧强度。
    - 正确安装:确保正确安装和连接,避免过大的应力导致连接失效。

    兼容性和支持


    该连接器与其他电子元器件具有良好的兼容性,具体适用于型号DF40GL-44DP-0.4V的连接器。制造商提供了详尽的技术支持,包括详细的安装指南和售后服务。用户可以通过联系销售代表获得进一步的支持和帮助。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方案:检查并清洁接触面,确保没有污垢和氧化物。
    2. 连接器锁紧力不足
    - 解决方案:重新安装连接器,并确保按照制造商的指导进行操作。
    3. 接触电阻过大
    - 解决方案:更换连接器,确保使用的是合格产品。

    总结和推荐


    总体而言,该连接器凭借其高可靠性、优良的电气特性和强大的环境适应能力,在众多应用场景中表现出色。我们强烈推荐该产品给需要高可靠性的行业用户,如汽车电子、工业自动化和通信设备制造等领域。通过遵循制造商的建议和注意事项,用户可以充分发挥该连接器的优势,确保系统的长期稳定运行。

DF40GL-44DS-0.4V(58)参数

参数
排数 2
触头镀层
板上高度 -
针脚数 44pin
接合堆叠高度 1.5mm
触头镀层厚度 50nm
类型 Center Strip Contacts,Receptacle
间距 400μm
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF40GL-44DS-0.4V(58)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40GL-44DS-0.4V(58)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF40GL-44DS-0.4V(58) DF40GL-44DS-0.4V(58)数据手册

DF40GL-44DS-0.4V(58)封装设计

查看详情并下载
Symbol
Footprint
3D Model
