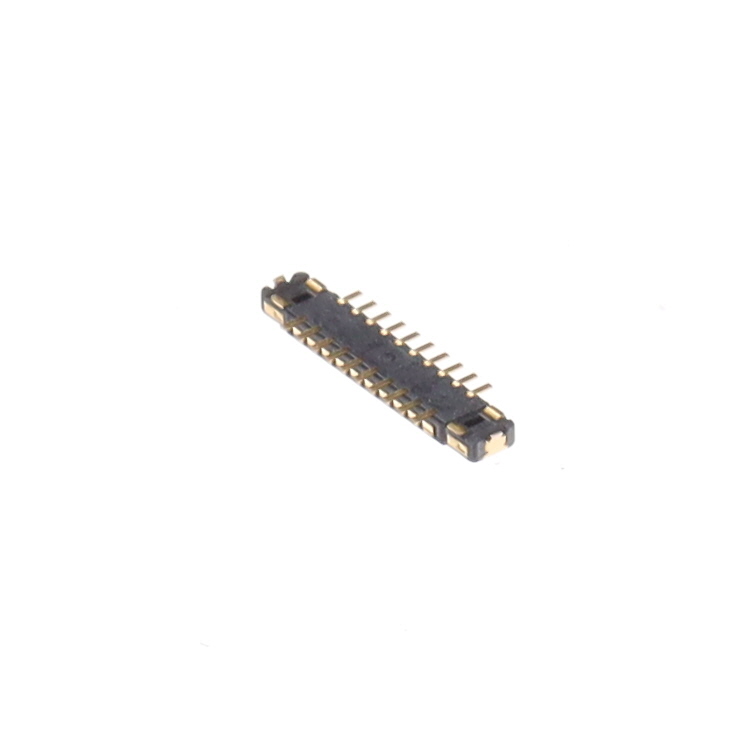

BM28B0.6-20DP/2-0.35V(51)

厂牌: HIROSE ELECTRIC
产品描述: 350μm 2 20pin SMD,P=0.35mm 贴片安装
供应商型号: BM28B0.6-20DP/2-0.35V(51)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) BM28B0.6-20DP/2-0.35V(51)

BM28B0.6-20DP/2-0.35V(51)概述


    产品简介


    BM28系列连接器是一种高度集成的Board-to-Board或Board-to-FPC连接器,适用于需要更薄更小的设计设备,如移动电话、可穿戴设备和平板电脑。该系列产品具有0.35mm的超小间距和0.6mm的高度,最高额定电流可达5A,从而能够在有限的空间内实现高效的电力传输。

    技术参数


    BM28系列连接器的主要技术参数如下:
    - 额定电流:电源接触5A,信号接触根据接触数量而定,40个及以下时为0.3A,超过40个时为0.2A(最多不超过10A)。
    - 操作温度范围:-40°C至85°C(含电流引起的温度上升)。
    - 储存温度范围:-10°C至60°C。
    - 额定电压:30V AC/DC。
    - 操作湿度范围:20%至80%。
    - 绝缘电阻:最小1000兆欧。
    - 耐压性:无闪烁或介电击穿,150V AC持续1分钟。
    - 耐用性:接触电阻最大为信号接触100毫欧,电源接触30毫欧,连续插拔10次后依然保持。

    产品特点和优势


    - 高可靠性:采用两点接触设计,确保可靠的电力和信号传输。
    - 良好的插配操作:通过导向肋提供0.3mm自对准功能,确保正确的插配,并配有清晰的触觉反馈以防止部分插配。
    - 支持高速传输:信号接触支持高达10Gbps的USB3.1 Gen.2传输速度。
    - 环保材料:符合IEC 61249-2-21标准,卤素自由(Br+Cl最大1500ppm),特别适合要求高可靠性的汽车应用。

    应用案例和使用建议


    BM28系列连接器广泛应用于设计轻薄的产品中,如手机、平板电脑和可穿戴设备。例如,在笔记本电脑中,可以通过这种连接器将主板上的电源和信号高效地传输到屏幕和其他外围设备。
    - 使用建议:确保连接器周围有足够的支撑,避免单独依靠连接器支撑电路板。对于柔性的FPC材料,建议增加强化板以提高其刚性,特别是在重复使用的FPC上。
    - 优化方案:如果在试生产阶段发现FPC不够刚性,可以尝试增加0.3mm厚度的玻璃环氧材料强化板或0.2mm厚度的不锈钢板。

    兼容性和支持


    BM28系列连接器的设计使其能够轻松与不同规格的PCB兼容。厂商提供了详细的焊接温度曲线指导,确保连接器在组装过程中不会因过热而受损。此外,如有需要在非标准条件下使用(如高电流、高电压),请联系供应商以获取更多信息和支持。

    常见问题与解决方案


    - 问题:连接器插拔过程中出现电气中断。
    - 解决方案:确保连接器正确对齐,插拔时避免施加过大的力,同时检查是否有足够的支撑以避免过度应力。
    - 问题:FPC材料的刚性不足导致连接器损坏。
    - 解决方案:建议使用0.3mm厚的玻璃环氧材料或0.2mm厚的不锈钢作为强化板来增加FPC的刚性。
    - 问题:长时间存放后的电气性能变化。
    - 解决方案:确保连接器在存储前经过适当的性能测试,特别是在存储条件下的湿度和温度范围内。

    总结和推荐


    BM28系列连接器以其高可靠性和紧凑设计在同类产品中脱颖而出。适用于各种需要高效电力和信号传输的应用场景,特别是在空间受限的设备中。尽管价格可能较高,但考虑到其卓越的性能和长期稳定性,仍然值得推荐使用。然而,使用时需注意遵循制造商的安装指南,特别是关于环境条件和插拔操作方面的指导。

BM28B0.6-20DP/2-0.35V(51)参数

参数
端接 -
排数 2
长度- 堆叠高度 -
针脚数 20pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 350μm
通用封装 SMD,P=0.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM28B0.6-20DP/2-0.35V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
