首页  >  产品百科  >  DF11-4DS-2C(20)

DF11-4DS-2C(20)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 4路, 2mm节距, 2行
供应商型号: J-DF11-4DS-2C(20)
供应商: 云汉优选
标准整包数: 20

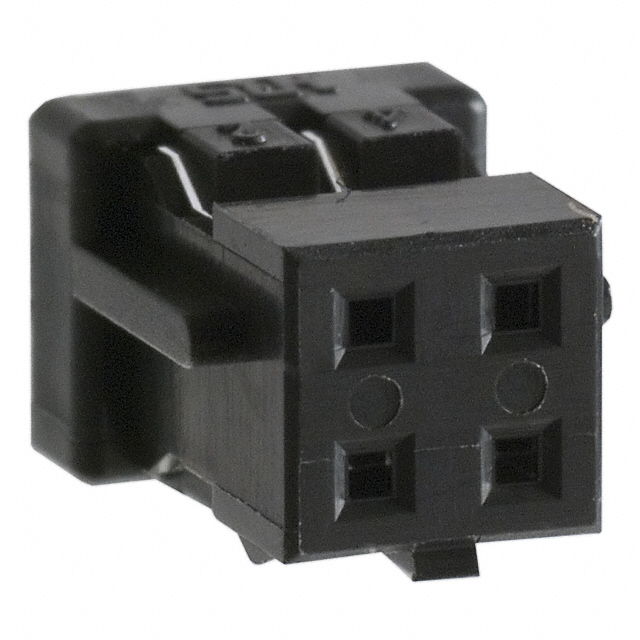

HIROSE ELECTRIC 矩形连接器 - 外壳 DF11-4DS-2C(20)

DF11-4DS-2C(20)概述

    DF11 系列 2.0mm 间距双排连接器 (UL/CSA 认证)

    产品简介


    DF11 系列是一款 2.0mm 间距的双排连接器,广泛应用于商业设备如复印机、打印机等。该连接器不仅在空间上节省了宝贵的电路板面积,还提供了广泛的适用性和多样的连接方法,满足了多种应用场景的需求。

    技术参数


    - 额定电流:
    - 22至26 AWG:2A/针
    - 28 AWG:1A/针
    - 30 AWG:0.5A/针
    - 额定电压:250V AC/DC
    - 操作温度范围:-30℃至+85℃
    - 存储温度范围:-10℃至+60℃
    - 绝缘电阻:最小值为1000MΩ(500V DC)
    - 耐压:650V AC持续1分钟
    - 接触电阻:最大值为30mΩ(测试电流100mA)
    - 单次插入/拔出力:最小值为0.3N(30gf),最大值为4.4N(450gf)

    产品特点和优势


    1. 空间节省:通过2mm间距的双排接触设计,在仅5mm宽度内可以实现双倍信号数量的传输,相比传统单排连接器,能够在相同的板面上集成更多的信号线。
    2. 广泛的连接方法:支持焊接和表面贴装技术(SMT),并且提供多种接线方式(电缆到板、直连和板对板),以增强印刷电路板(PCB)的设计自由度。
    3. 宽适用电线范围:支持22至30 AWG电线,既紧凑又实用。

    应用案例和使用建议


    - 应用案例:主要应用于商业设备如复印机、打印机等,这些设备需要高效且可靠的信号传输系统。
    - 使用建议:确保电线符合规定的尺寸和规格,以确保接触可靠和长期稳定性。在组装过程中要遵循制造商的指导手册,以避免损坏连接器。

    兼容性和支持


    DF11 系列连接器适用于各类电线和多种连接方法,如焊接、表面贴装等,具有较好的兼容性。Hirose公司提供详细的技术文档和支持服务,包括在线资源、技术咨询和售后维护。

    常见问题与解决方案


    - 问题1:如何选择合适的电线尺寸?
    - 解答:请参考产品手册中的适用电线范围(22至30 AWG),并根据具体应用场景选择合适的电线尺寸。

    - 问题2:如何保证接触可靠性?
    - 解答:确保电线的正确剥皮长度(参考手册中的指导值),并使用适当的压接工具进行压接,以确保接触可靠。

    总结和推荐


    DF11 系列连接器凭借其独特的设计和广泛的应用范围,成为市场上一款极具竞争力的产品。其空间节约、多种连接方式和宽适用电线范围的优势,使其在商业设备领域表现出色。对于寻求高效且可靠的信号传输解决方案的用户来说,DF11 系列是值得信赖的选择。
    总体而言,DF11 系列连接器的卓越性能和广泛应用使其成为行业内不可多得的好选择,推荐使用此产品以满足各种需求。

DF11-4DS-2C(20)参数

参数
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
长*宽*高 6mm(长度)*5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DF11-4DS-2C(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-4DS-2C(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF11-4DS-2C(20) DF11-4DS-2C(20)数据手册

DF11-4DS-2C(20)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.1713
100+ ¥ 1.2599
库存: 588
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 63.42
直接购买
加入购物车
