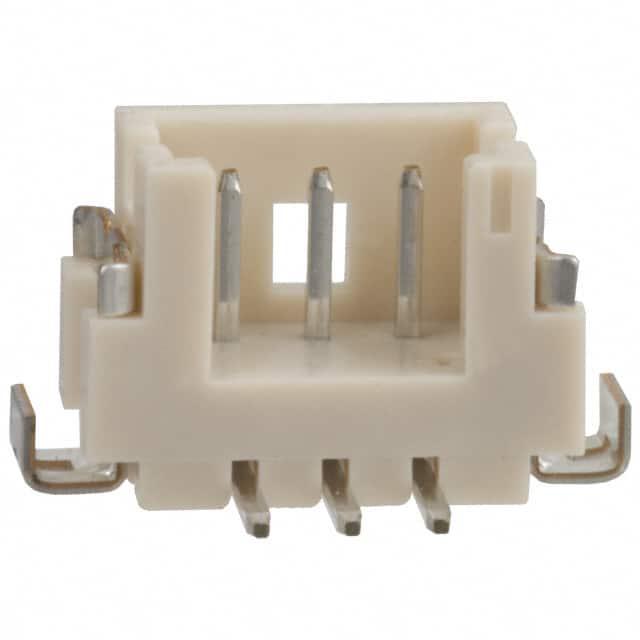

DF13B-3P-1.25V(21)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 3pin 1A 1μm 锡 米黄色 贴片安装
供应商型号: CGC-DF13B-3P-1.25V(21)
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13B-3P-1.25V(21)

DF13B-3P-1.25V(21)概述

    DF13系列:1.25mm间距微型压接连接器(UL认证)

    产品简介


    DF13系列是一款具有1.25mm间距的微型压接连接器,符合UL认证标准。该连接器具备多种安装方式,包括直角型和直插型,适用于笔记本电脑、移动终端、小型商业设备及其他各类消费电子产品,包括摄像机等。此款连接器以其小巧的外形尺寸和高密度接触设计脱颖而出,在有限的空间内实现更高的电气连接可靠性。

    技术参数


    - 绝缘电阻: 500兆欧以上,测试电压为100V DC。
    - 耐压性能: 无闪络和绝缘击穿现象,测试电压为500V AC,持续时间1分钟。
    - 接触电阻: 最大值为30毫欧,测试电流为100mA。
    - 振动: 在10到55Hz频率范围内,单向振幅为0.75mm,持续时间2小时,在三个方向各进行一次测试。
    - 湿度(稳态条件): 最大接触电阻30毫欧,最小绝缘电阻500兆欧,测试时间为96小时,温度40°C,相对湿度90%至95%。
    - 温度循环: 最大接触电阻30毫欧,最小绝缘电阻500兆欧,测试温度为-55°C→5°C到35°C→85°C→5°C到35°C,循环5次。
    - 耐用性(插拔次数): 锡镀层最大插拔次数为30次,金镀层为50次。
    - 耐焊接热: 组件不会因焊接热变形影响性能。流焊:250°C,持续10秒;手工焊接:300°C,持续3秒;再流焊:根据推荐的温度曲线。

    产品特点和优势


    - 超小尺寸: 直插式直型高度仅为5.8mm(直角型为5.3mm),适用于空间受限的应用环境。
    - 多点接触: 双排结构最多可提供40个接触点,比单排结构提高了30%的密度。
    - 自动组装兼容性: 具备真空吸收区,确保通过吸盘包装实现自动化组装。
    - 结构安全: 设计防错位,锡镀层金属部件防止焊锡脱落,增强结构稳定性。
    - UL认证: 符合严格的UL安全标准,确保品质与安全性。

    应用案例和使用建议


    - 便携式摄像机: 由于其体积小、接触点多,适合用于摄像机内部布线,确保高效可靠的连接。
    - 手机: 小型化需求强烈,连接器的多功能性使其成为理想选择。
    - 使用建议: 插入和拔出时应保持连接器平行,避免倾斜插入,以减少对连接点的损伤。

    兼容性和支持


    - 兼容性: 此款连接器可与其他符合1.25mm间距标准的组件配合使用,适用广泛。
    - 支持和维护: 提供详细的安装指导手册,支持用户快速上手并进行日常维护。

    常见问题与解决方案


    - 问题: 插入和拔出过程中连接器可能损坏。
    - 解决方案: 操作时应轻拿轻放,保持平行插入和拔出,避免倾斜角度超过30度。

    - 问题: 连接器表面颜色变化。
    - 解决方案: 颜色的变化不影响功能性能,只需关注连接器的功能表现即可。

    总结和推荐


    DF13系列连接器凭借其紧凑的设计、高密度的接触点、卓越的安全性和可靠性,非常适合于各种便携式电子设备。其广泛的适用性和稳定的性能,使其成为市场上的一款优质选择。强烈推荐使用DF13系列连接器,以确保设备的最佳性能和可靠性。

DF13B-3P-1.25V(21)参数

参数
间距-配接 1.25mm
针脚数 3pin
颜色 米黄色
额定电流 1A
触头镀层厚度 - 配接 1μm
防护等级 -
排数 1
类型 Detent Lock,Header
触头镀层 - 配接
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
