首页  >  产品百科  >  DF11-6DEP-2C

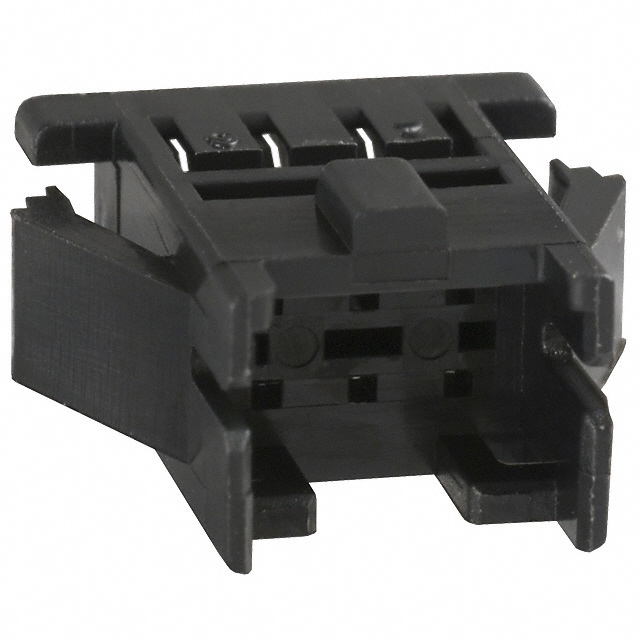

DF11-6DEP-2C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 2路, 2mm节距, 2行
供应商型号: 14M-DF11-6DEP-2C
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF11-6DEP-2C

DF11-6DEP-2C概述

    DF11系列 2.0mm间距双排连接器

    1. 产品简介


    DF11系列是一款符合UL/CSA安全标准的2.0mm间距双排连接器。该连接器具有紧凑设计,适用于商业设备如复印机、打印机等。其独特之处在于能够将两排接触点压缩至5mm宽度内,从而在相同的板上实现信号传输的双倍化。同时,它支持多种安装方式和材料选择,提供极大的设计灵活性。

    2. 技术参数


    DF11系列的主要技术参数如下:
    - 额定电流:22至26AWG - 2A/针;28AWG - 1A/针;30AWG - 0.5A/针。
    - 额定电压:250V AC/DC。
    - 工作温度范围:-30°C至+85°C。
    - 操作湿度范围:40%至80%(无冷凝)。
    - 储存温度范围:-10°C至+60°C。
    - 绝缘电阻:最小值1000MΩ,测试电压500V DC。
    - 耐压能力:650V AC持续1分钟,无闪络或绝缘击穿。
    - 振动耐受性:频率10到55Hz,单振幅0.75mm,历时2小时,三方向。
    - 温湿循环:接触电阻最大值30mΩ,保持20次。
    - 耐焊接热:SMT再流焊260°C持续10秒,手动焊接300°C持续2秒。
    - 插入/拔出力:0.3N(30gf)最小,4.4N(450gf)最大。

    3. 产品特点和优势


    - 空间节省:2mm间距的双排设计,通过紧凑结构在5mm内实现。
    - 广泛的适用范围:可用于电缆到板、直通式和板到板连接,且提供镀金或镀锡两种材料选择。
    - 广泛的适用线缆范围:支持22至30AWG线缆,提供更高的灵活性。

    4. 应用案例和使用建议


    DF11系列广泛应用于商业设备如复印机、打印机等。在实际应用中,该连接器的优势明显:
    - 办公设备:在办公设备中,如复印机、打印机等,连接器的高可靠性和紧凑设计确保了设备的稳定运行。
    - 建议使用:对于需要高密度信号传输的应用,DF11系列的双排设计可以最大化利用有限的空间。同时,镀金或镀锡选项可以根据具体应用场景进行选择。

    5. 兼容性和支持


    DF11系列兼容多种电子元器件和设备。厂商提供全面的技术支持和售后服务,帮助客户快速解决问题并保证产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问题1:如何正确安装DF11系列连接器?
    - 解决方案:请严格按照手册中的指导步骤进行安装,确保插头与插座正确对齐并均匀施力。
    - 问题2:如何判断连接器是否正常工作?
    - 解决方案:可以使用万用表检测连接器两端的电阻值,确保电阻值在允许范围内。

    7. 总结和推荐


    DF11系列连接器凭借其紧凑设计、高可靠性以及广泛的适用范围,在办公设备和工业应用中表现出色。推荐在需要高密度信号传输且空间受限的应用中使用。总体来说,DF11系列是一款值得信赖的优质连接器产品。

DF11-6DEP-2C参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
类型 Plug
颜色 黑色
触头类型 Male Pin
长*宽*高 13mm(长度)*13mm(宽度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

DF11-6DEP-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-6DEP-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF11-6DEP-2C DF11-6DEP-2C数据手册

DF11-6DEP-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4323
10+ ¥ 1.4084
30+ ¥ 1.114
100+ ¥ 0.9389
300+ ¥ 0.8594
500+ ¥ 0.7957
库存: 6100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 1.43
直接购买
加入购物车
