DF11-34DP-2DSA(01)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距34p双排排针 板对板, 线对板连接器, DF11系列, 直角, 通孔安装
供应商型号: H123105-ND
供应商: Digi-Key
标准整包数: 1

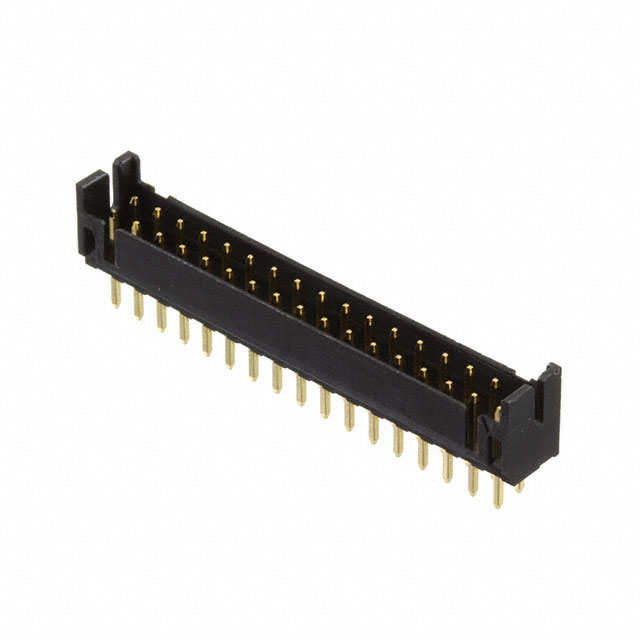

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF11-34DP-2DSA(01)

DF11-34DP-2DSA(01)概述

    DF11 系列 2.0mm 节距双排连接器 —— 技术手册

    1. 产品简介


    DF11 系列是日本 Hirose 公司生产的 2.0mm 节距双排连接器,具有出色的可靠性和设计灵活性。这类连接器广泛应用于商业设备,如复印机、打印机及其他办公自动化设备中。DF11 系列的双排结构能够在同一空间内容纳两倍数量的信号线,为高密度电路板设计提供了更多可能性。此外,DF11 系列支持多种连接方式,包括压接、焊接和表面贴装,进一步扩展了 PCB 设计的自由度。

    2. 技术参数


    | 参数名称 | 描述 |

    | 额定电流 | 22至26 AWG: 2A/pin
    28 AWG: 1A/pin
    30 AWG: 0.5A/pin |
    | 额定电压 | 250V AC/DC |
    | 工作温度范围 | -30°C 到 +85°C |
    | 工作湿度范围 | 40% 至 80% |
    | 存储温度范围 | -10°C 到 +60°C |
    | 存储湿度范围 | 40% 至 70% |
    | 绝缘电阻 | 1000MΩ 最小(500V 直流) |
    | 耐电压 | 650V AC(1分钟)无闪络或绝缘击穿 |
    | 接触电阻 | 30mΩ 最大(100mA) |

    3. 产品特点和优势


    - 节省空间:双排接触结构在 5mm 宽度内实现了 2mm 节距的紧凑设计,相较于传统单排连接器,能够实现相同空间内的信号线数量翻倍。
    - 多样化的连接方式:提供压接、直插式和焊接等多种连接形式,极大地提高了 PCB 设计的自由度。
    - 广泛的适用电线范围:适用于 22至30 AWG 的导线,确保了连接器的通用性和兼容性。
    - 可靠的机械和电气性能:经过严格的振动和湿度测试,保证了连接器在各种恶劣环境下的稳定性和可靠性。

    4. 应用案例和使用建议


    DF11 系列连接器被广泛应用于复印机、打印机和其他办公自动化设备中。例如,在多功能复印机中,DF11 系列连接器可以用于控制面板的信号传输,实现高效的数据交换。为了确保最佳性能,在安装时应注意以下几点:
    - 在压接过程中要确保适当的剥线长度,以避免压接不良导致的接触不良。
    - 确保接触面清洁,以提高接触可靠性和使用寿命。

    5. 兼容性和支持


    DF11 系列连接器与标准的 PCB 和电缆组件兼容,方便集成到现有的系统中。Hirose 公司提供详尽的技术支持和文档,包括详细的设计指南、安装说明及故障排除指南。客户可以通过 Hirose 的官方网站或直接联系公司获取更多技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查连接器是否正确安装,确保接线干净且无氧化。 |
    | 连接不稳定 | 重新进行压接操作,确保压接工具设置正确。 |
    | 插拔力过大 | 检查接触点是否有磨损或损坏,必要时更换新的连接器。 |

    7. 总结和推荐


    DF11 系列 2.0mm 节距双排连接器以其出色的紧凑设计、广泛的适用范围和可靠的性能,成为商业设备中的理想选择。其多样的连接方式和优秀的电气性能使其在市场上具备强大的竞争力。对于需要高密度信号线的设备来说,DF11 系列无疑是一个值得推荐的产品。无论是办公自动化设备还是其他类似的应用场合,这款连接器都能展现出卓越的性能和稳定性。
    以上内容是对 DF11 系列 2.0mm 节距双排连接器的技术手册内容的整理与概述。希望这些信息能为您提供一个全面的产品了解。

DF11-34DP-2DSA(01)参数

参数
针脚数 34pin
防护等级 -
间距-配接 2mm
类型 Detent Lock,Header
触头镀层厚度 - 配接 203nm
触头镀层 - 配接
颜色 黑色
排数 2
额定电流 2A
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

DF11-34DP-2DSA(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-34DP-2DSA(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF11-34DP-2DSA(01) DF11-34DP-2DSA(01)数据手册

DF11-34DP-2DSA(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6504 ¥ 30.8459
10+ $ 2.9827 ¥ 24.9616
100+ $ 2.535 ¥ 21.2148
500+ $ 2.2628 ¥ 18.9371
1000+ $ 2.1549 ¥ 18.0337
5000+ $ 1.9238 ¥ 16.0997
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.84
