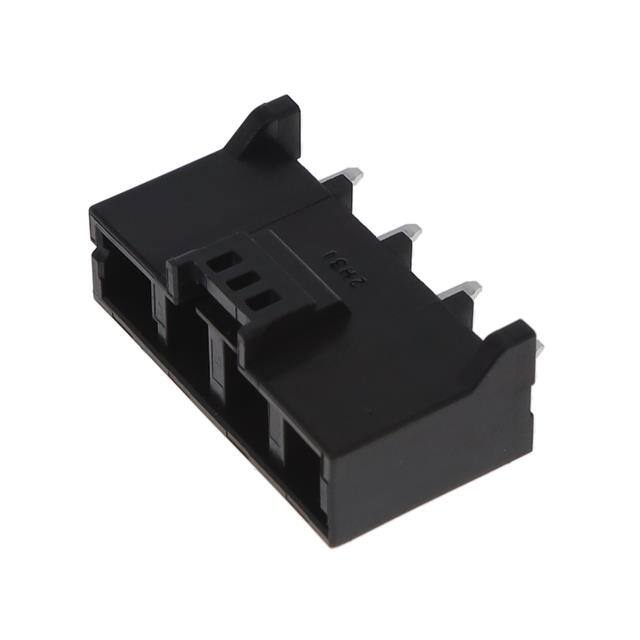

DF22R-4P-7.92DSA(53)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 7.92mm 1 4pin 203nm 金 通孔安装
供应商型号: DF22R-4P-7.92DSA(53)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF22R-4P-7.92DSA(53)

DF22R-4P-7.92DSA(53)概述

    DF22 系列 7.92mm 接触间距高电流连接器技术手册

    产品简介


    DF22 系列连接器是专为内部电源供应设计的高电流连接器,具有 7.92mm 的接触间距。这些连接器通过了 UL、C-UL 和 TÜV 认证,适用于需要高电流传输的应用场景。主要功能包括:
    - 高电流承载能力:单个位置可以承受高达 30A 的电流(适用于 10 AWG 导线)。
    - 正锁功能:防止误拔插和短路。
    - 多种配置选择:有 R 型(右侧键,黑色)、标准型(内侧键,白色)和 L 型(左侧键,红色)。
    - 模塑接触保持夹:简化接线操作,防止电线纠缠。
    - 误板放置保护:内置立柱确保正确安装和方向。
    - 树脂密封支持:允许树脂灌封至 10mm。

    技术参数


    | 参数名称 | 规格说明 |

    | 额定电流(注 1) | 单位:10 AWG:30A,12 AWG:25A,14 AWG:20A,16 AWG:15A |
    | 工作温度范围 | -55℃ 到 +85℃ |
    | 存储温度范围 | -10℃ 到 +60℃ |
    | 工作湿度范围 | 20% 到 80% |
    | 存储湿度范围 | 40% 到 70% |
    | 额定电压 | 1000V AC/DC,UL/C-UL/TÜV 认证为 600V AC/DC |
    | 接触电阻 | ≤ 5mΩ(测量值≤20mV,电流为 1mA) |
    | 绝缘电阻 | ≥ 1000MΩ(测量值≥1000V DC) |
    | 耐压 | 2500V AC,持续时间 1 分钟,无闪络和击穿 |
    | 插入和提取力 | 最小 0.3N,最大 5N(钢针厚度 1.6 × 0.8 ± 0.002) |

    产品特点和优势


    DF22 系列连接器具有多种独特的功能和优势,使其在高电流应用中表现优异:
    - 高电流承载能力:单个位置能够承载高达 30A 的电流,非常适合大功率设备。
    - 可靠的锁紧系统:内置正锁功能防止误拔插,提高了连接的安全性和稳定性。
    - 多配置选择:提供多种颜色和配置,便于不同应用场景下的选择和识别。
    - 误连接预防:通过不同型号和颜色的区分,有效避免误插。
    - 增强的物理特性:具有防潮、耐温、抗振动等特性,适合各种严苛的工作环境。
    - 树脂密封支持:可以支持树脂灌封,提高了连接器的可靠性。

    应用案例和使用建议


    DF22 系列连接器广泛应用于汽车、工业自动化、通信设备等高电流应用场景。例如,在汽车领域,DF22 连接器可以用于电池管理系统、车载充电器和电机控制等场景。在工业自动化领域,DF22 可以用于机器人的电源连接和传感器信号传输。
    使用建议:
    1. 在进行插拔操作时,应确保按照正确的方向插入,以防止误插。
    2. 使用带锁定功能的连接器时,应确保连接器完全锁定到位,防止意外松动。
    3. 安装过程中,应参考手册提供的推荐布局,确保正确的 PCB 布局。
    4. 在需要树脂密封的应用场合,建议使用最高允许深度的树脂灌封。

    兼容性和支持


    DF22 系列连接器与其他 Hirose 电子元件高度兼容,可方便集成到现有系统中。Hirose 提供全面的技术支持,包括安装指南、用户手册和技术文档,以及在线支持服务。此外,产品还提供长达 30 个周期的使用寿命测试报告,确保其长期稳定运行。

    常见问题与解决方案


    - 问题 1:连接器无法正确锁紧
    - 解决方法:检查是否有异物阻碍锁紧,或尝试重新插拔。
    - 问题 2:接触电阻过高
    - 解决方法:清洁接触点,确保无污垢或氧化物。
    - 问题 3:插拔力过大
    - 解决方法:检查是否需要使用锁紧装置来减轻应力。

    总结和推荐


    DF22 系列连接器凭借其出色的电流承载能力、可靠的锁紧机制以及多样化的配置选项,非常适合高电流应用场景。特别是在高要求的工业和汽车领域,其优越的电气特性和可靠性使其成为首选。综合以上特点,我们强烈推荐 DF22 系列连接器在需要高电流、高可靠性的应用场景中使用。通过 Hirose 提供的技术支持和文档资源,用户可以轻松集成和使用这些连接器,从而提升系统的整体性能。

DF22R-4P-7.92DSA(53)参数

参数
类型 Header,Latch Holder
颜色 -
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
排数 1
额定电流 -
针脚数 4pin
防护等级 -
间距-配接 7.92mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

DF22R-4P-7.92DSA(53)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF22R-4P-7.92DSA(53)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF22R-4P-7.92DSA(53) DF22R-4P-7.92DSA(53)数据手册

DF22R-4P-7.92DSA(53)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5
20+ ¥ 4.88
1000+ ¥ 4.72
库存: 100
起订量: 10 增量: 100
交货地:
最小起订量为:10
合计: ¥ 50
直接购买
加入购物车
