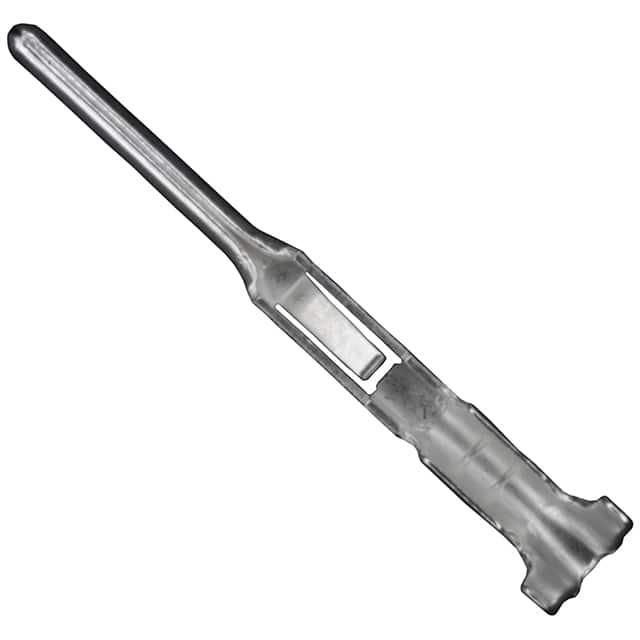

JRC-PC2-122

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 信号,冲压型 5A 压入式
供应商型号: CSJ-ST49463720
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JRC-PC2-122

JRC-PC2-122概述

    JR系列圆形连接器技术手册

    1. 产品简介


    产品名称: JR系列圆形连接器
    认证标准: JIS C 5432 "适用于家电的圆形连接器"
    基本功能: JR系列圆形连接器是一种高可靠性、高性能的连接器,主要用于电气设备和装置中。它通过与设备之间的稳定连接实现电力和信号的高效传输。
    应用领域:
    - 家用电器
    - 汽车电子
    - 工业自动化
    - 通信设备

    2. 技术参数


    电流规格:
    | 壳体尺寸 | 接触点数 | 额定电流 |
    |
    | 13 | 3 | 10A |
    5 | 5A |
    | 16 | 7 | 10A |
    10, 14 | 5A |
    | 21 | 10 | 10A |
    16 | 5A (Crimp类型: 3A) |
    26 | 5A (仅A、B接触点: 10A) |
    | 25 | 4 | 30A |
    5, 16 | 10A |
    24 | 5A (Crimp类型: 3A) |
    电压规格:
    | 壳体尺寸 | 接触点数 | 额定电压 |
    |
    | 13 | 3, 5 | AC250V, DC350V |
    | 16 | 7, 10, 14 | AC250V, DC350V |
    | 21 | 10, 16, 26 | AC250V, DC350V |
    | 25 | 4, 5 | AC1000V, DC1400V |
    16, 24 | AC250V, DC350V |
    操作温度范围: -25°C 至 +85°C
    储存温度范围: -10°C 至 +60°C
    其他规格:
    - 接触电阻: ≤ 5 mΩ (某些型号:≤ 10 mΩ)
    - 绝缘电阻: ≥ 1,000 MΩ
    - 耐压能力: AC 1,000V 一分钟无闪络、无击穿
    - 振动测试: 振幅:0.75 mm, 10 Hz至55 Hz,每方向2小时
    - 冲击测试: 加速度:490 m/s², 持续时间:11 ms
    - 温度循环: 5个周期内无电气中断
    - 湿度测试: 绝缘电阻:≥ 100 MΩ

    3. 产品特点和优势


    独特功能:
    - 高可靠性: 符合JIS C 5432标准,确保在恶劣环境下的稳定性。
    - 多样化配置: 提供多种壳体尺寸和接触点数量选择,适应不同的应用需求。
    - 环境适应性强: 能够在-25°C至+85°C的广泛温度范围内正常工作。
    - 高绝缘性能: 绝缘电阻大于1,000 MΩ,保证电气安全。
    市场竞争力:
    - 在家用电器和汽车电子等领域的广泛应用使得其市场需求持续增长。
    - 与其他品牌的同类产品相比,具有更优的性价比和更高的客户满意度。

    4. 应用案例和使用建议


    典型应用案例:
    - 家用电器: 如空调、冰箱等设备的内部电路连接。
    - 汽车电子: 汽车内部不同模块之间的连接,确保信号和电源的可靠传输。
    使用建议:
    - 在高可靠性要求的应用场合(如汽车),建议联系厂商代表获取更多信息。
    - 使用前需检查产品的可焊性,以确保良好的焊接质量。

    5. 兼容性和支持


    兼容性:
    - JR系列圆形连接器与各种标准电气设备和其他品牌的产品具有较好的兼容性。
    支持:
    - 厂商提供详尽的技术文档和安装指南,支持客户在线咨询和技术支持服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 焊接过程中接触不良 | 确保焊接面清洁并使用合适的焊接工具 |
    | 温度变化导致的电气性能下降 | 存储在温度波动较小且湿度适宜的地方 |
    | 硫化气体引起的表面腐蚀 | 尽量避免接触含有硫化气体的环境 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高可靠性和稳定性
    - 广泛的应用领域
    - 良好的环境适应性和耐用性
    结论:
    - 推荐使用: 基于其卓越的性能和广泛的应用领域,我们强烈推荐JR系列圆形连接器在各种需要高可靠性电气连接的场景中使用。
    以上是JR系列圆形连接器的技术手册摘要。希望这些信息能帮助您更好地了解和应用该产品。

JRC-PC2-122参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
颜色 -
端接 -
额定电流 5A
安装方式 压入式
零件状态 在售
包装方式 散装

JRC-PC2-122厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC-PC2-122数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC-PC2-122 JRC-PC2-122数据手册

JRC-PC2-122封装设计

查看详情并下载
Symbol
Footprint
3D Model
