LF07WBP-6P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 6pin Zinc Alloy 2A 金 棕色,银色 导线安装,自由悬挂,通孔安装
供应商型号: 1518766
供应商: element14
标准整包数: 1

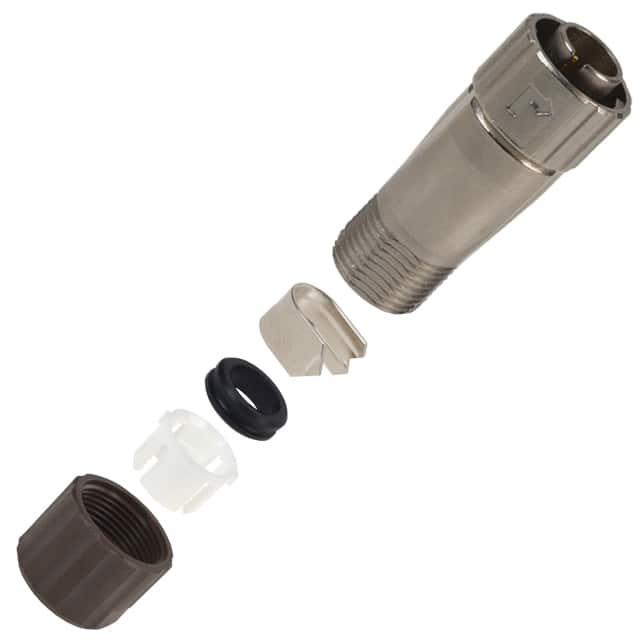

HIROSE ELECTRIC 圆形连接器 LF07WBP-6P

LF07WBP-6P概述


    产品简介


    HF Hirose Electric Co., Ltd. 的 LF 系列微型防水屏蔽连接器是一款集成了诸多先进设计和技术的高可靠性连接器产品。这些连接器广泛应用于各种工业领域,例如自动化控制系统、机器人、医疗设备、通信设备和汽车电子系统等。它们的主要功能是在不同模块之间提供稳定的电气连接,同时确保防水、防尘及抗振动能力,以满足苛刻的应用环境需求。

    技术参数


    | 参数名称 | 规格描述 |

    | 电压等级 | 125V AC, 175V DC (3 pos.)
    125V AC, 125V DC (4 pos.)
    30V AC, 42V DC (6 pos., 12pos., 20pos.) |
    | 电流等级 | 5A max. (3 pos.)
    10A max. (4 pos.)
    2A max. (6 pos., 12pos., 20pos.) |
    | 操作温度范围 | -25°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |
    | 接触电阻 | 15mΩ max. (3, 6, 12, 20 pos.)
    5mΩ max. (4 pos.)
    5mΩ max. (A to D), 15mΩ max. (1 to 7) (11 pos.) |
    | 绝缘电阻 | 1000MΩ min. (3, 4 pos.)
    100V DC (6, 12, 20 pos.)
    500V DC (A to D), 100V DC (1 to 7) (11 pos.) |
    | 耐压性能 | 1250V AC (3, 4 pos.)
    300V AC (6, 12, 20 pos.) |
    | 震动 | 无电气中断时间 ≤10μs 最大
    频率 10 → 55 → 10Hz / 周期,单振幅 0.75mm 五分钟后三个方向各 10 次 |
    | 冲击 | 无电气中断时间 ≤10μs
    加速度 490m/s², 时长 11ms, 三个方向各三次 |
    | 寿命(插拔次数) | 30mΩ max. (3, 6, 12, 20 pos.)
    10mΩ max. (4 pos.) |

    产品特点和优势


    1. 易组装:所有组件均为自对准结构,无需复杂的装配工具。电缆的屏蔽层通过随附的屏蔽夹与连接器金属外壳相连。
    2. 防水防尘:IP67 和 IP68 等级的防护能力使其可以在水下 1 米和 2 米分别停留 30 分钟和 14 天而不进水。
    3. 简化安装过程:不需要螺丝,简化了布线和安装的过程。
    4. 卡口锁紧:短程旋转卡口锁确保了防震稳定连接。
    5. 安全性:3 位置的插头符合 TÜV 安全标准,4 位置及以上的插头符合 UL 标准。
    6. 高电流承载能力:不同的接触配置提供了 2A 至 10A 的最大电流等级。

    应用案例和使用建议


    应用案例:LF 系列连接器被广泛用于工业自动化系统中的传感器和控制器之间的连接,如工厂自动化、物流设备和能源管理系统。在机器人系统中,这种连接器可以用来连接伺服电机和传感器,保证系统在恶劣环境下仍能正常工作。
    使用建议:
    - 在安装过程中注意保持组件的干燥,避免灰尘和污染物进入连接器内部。
    - 使用合适的工具和材料,按照说明书正确地进行电缆剥皮和焊接操作。
    - 连接完成后务必检查所有密封圈和锁紧装置是否牢固,确保连接器能够承受振动和冲击。

    兼容性和支持


    LF 系列连接器与同系列的产品完全兼容,可以方便地互换。此外,HIROSE 为其客户提供全面的技术支持和服务,包括安装指导、维护服务和客户定制化设计咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接不稳定 | 检查锁紧装置是否到位,并确认电缆和连接器的安装正确。 |
    | 电气连续性测试失败 | 确认焊接点是否有损坏,必要时重新焊接。 |
    | 连接后仍然漏水 | 检查所有密封圈是否正确安装,并且没有破损。 |

    总结和推荐


    总体而言,HF Hirose Electric Co., Ltd. 的 LF 系列微型防水屏蔽连接器以其坚固耐用的设计、卓越的电气性能和强大的防护能力脱颖而出,非常适合需要在恶劣环境中工作的应用场景。无论是在工业自动化还是高端消费电子产品中,这款连接器都是一个非常可靠的选择。因此,我们强烈推荐将该产品用于需要高度可靠性和稳定性的项目中。

LF07WBP-6P参数

参数
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 棕色,银色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,电信级
零件状态 停产
包装方式 散装

LF07WBP-6P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

LF07WBP-6P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC LF07WBP-6P LF07WBP-6P数据手册

LF07WBP-6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
