FH12-16S-0.5SVA(54)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 16pin 3.6mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装
供应商型号: AV-A-HISFH1216S05SVA54
供应商: Avnet
标准整包数: 1000

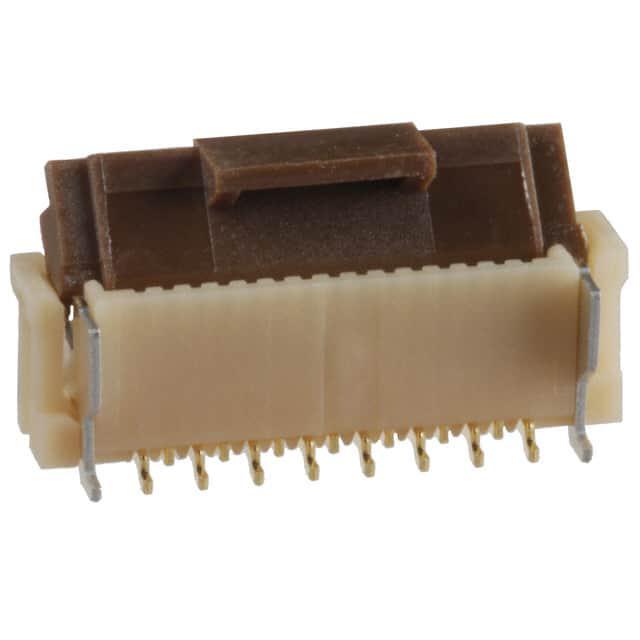

HIROSE ELECTRIC FFC/FPC连接器 FH12-16S-0.5SVA(54)

FH12-16S-0.5SVA(54)概述

    FH12系列:适用于0.5mm和1mm间距的FPC/FFC连接器

    产品简介


    FH12系列是由HIROSE公司设计和制造的高性能FPC(柔性印刷电路板)和FFC(柔性扁平电缆)连接器。这些连接器以其紧凑的设计、高密度布局和可靠的连接性而闻名,广泛应用于各种电子设备中,如智能手机、平板电脑、笔记本电脑以及各种便携式医疗和工业设备。

    技术参数


    FH12系列连接器具有以下关键的技术规格和性能参数:
    - 电流规格:最高可承载0.5A直流电流(当通过所有触点时,实际使用需考虑70%的安全系数)。
    - 电压规格:最高50V交流电。
    - 温度范围:操作温度范围为-40°C至+85°C;存储温度范围为-10°C至+50°C。
    - 接触材料:采用镀金磷青铜触点,提供良好的导电性和耐腐蚀性。
    - 绝缘材料:聚酰胺和LCP(液晶聚合物)用于确保结构强度和热稳定性。
    - 封装形式:仅提供带状包装,方便自动化生产流程。

    产品特点和优势


    FH12系列连接器具备以下显著特点和优势:
    - 旋转式一键零插拔机制:操作简便且需要更小的操作力。
    - 清晰的触觉反馈:完成连接过程后会发出明显的“咔嗒”声,确保连接准确。
    - 高密度布局:相比传统的滑动锁紧连接器,FH12的旋转零插拔系统所需的安装空间更小,特别适合中心安装于PCB上。
    - 多种接触类型:提供顶接触、底接触及垂直安装三种选择,以适应不同的应用场景需求。
    - 增强型驱动机构:对于30到53针的产品版本,提供强化驱动机构以提高抗断裂能力。
    - 高可靠性测试:能够承受严格的振动和冲击测试,保持接触电阻稳定。

    应用案例和使用建议


    - 智能手机和平板电脑:由于这些设备对体积和重量有着严格要求,FH12系列连接器可以有效利用空间并保证高密度连接。
    - 便携式医疗设备:在便携式医疗设备中,小型化和高可靠性是关键,FH12系列提供了稳定的连接性。
    - 笔记本电脑:笔记本电脑内部布线复杂,FH12系列连接器有助于简化内部连接,并提高整体可靠性和耐用性。
    使用建议:建议在安装前仔细检查FPC/FFC的尺寸,并根据手册中的推荐设置设置钢片厚度。在安装过程中注意对齐和均匀施力,以确保连接可靠。

    兼容性和支持


    - 兼容性:FH12系列连接器与其他品牌的标准FPC/FFC组件高度兼容,适用于多种电路板和设备。
    - 厂商支持:HIROSE公司提供详尽的技术文档、样品支持以及快速响应的技术服务,确保客户顺利应用该系列产品。

    常见问题与解决方案


    - 问题1:安装时出现接触不良。
    - 解决方案:检查FPC/FFC的导体表面是否清洁无污染,并确认安装方向正确。
    - 问题2:连接器在高频振动环境中松动。
    - 解决方案:确保安装稳固,并考虑使用额外的固定措施,如粘合剂或金属支架。

    总结和推荐


    FH12系列连接器凭借其紧凑设计、高密度布局和出色的可靠性,在各类消费电子、便携式医疗设备和工业应用中表现出色。强烈推荐在对连接器体积、可靠性和性能有高要求的应用场景中使用。
    希望本文能够帮助您更好地了解FH12系列连接器的特点和应用。如果您有任何疑问或需要更多技术支持,请联系HIROSE公司获取更多信息。

FH12-16S-0.5SVA(54)参数

参数
间距 500μm
扁平柔性类型 FFC,FPC
端接 焊盘
针脚数 16pin
外壳颜色 -
额定电流 500mA
连接器/触头类型 底部
触头镀层
板上高度 3.6mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-16S-0.5SVA(54)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-16S-0.5SVA(54)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-16S-0.5SVA(54) FH12-16S-0.5SVA(54)数据手册

FH12-16S-0.5SVA(54)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4479 ¥ 3.9635
3000+ $ 0.4439 ¥ 3.9281
库存: 17000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3963.5
