首页  >  产品百科  >  DF11-20DS-2C(20)

DF11-20DS-2C(20)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 20路, 2mm节距, 2行
供应商型号: DF11-20DS-2C(20)
供应商: 期货订购
标准整包数: 12

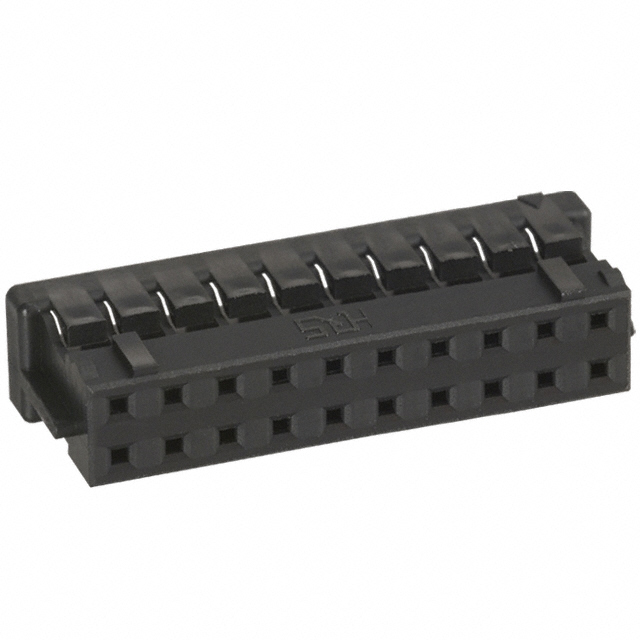

HIROSE ELECTRIC 矩形连接器 - 外壳 DF11-20DS-2C(20)

DF11-20DS-2C(20)概述

    DF11 系列 2.0mm 间距双排连接器(UL/CSA 合规)

    产品简介


    DF11 系列是 Hirose Electric 推出的一款高密度 2.0mm 间距双排连接器。该系列产品以其紧凑的设计和广泛的应用范围受到市场的广泛关注。DF11 系列可用于多种业务设备,如复印机、打印机等。这些连接器通过独特的设计和技术特点,在市场上具有较强的竞争力。

    技术参数


    DF11 系列的技术参数如下:
    - 额定电流:22至26 AWG 为 2A/针;28 AWG 为 1A/针;30 AWG 为 0.5A/针。
    - 额定电压:250V AC/DC。
    - 操作温度范围:-30℃ 至 +85℃(包含电流流动引起的温度上升)。
    - 操作湿度范围:40% 至 80%(确保连接器完全干燥,无冷凝)。
    - 存储温度范围:-10℃ 至 +60℃。
    - 存储湿度范围:40% 至 70%。
    - 绝缘电阻:最小 1000MΩ @ 500V DC。
    - 耐压能力:交流 650V 保持 1 分钟,无闪络或绝缘击穿。
    - 单次插入/拔出力:最小 0.3N (30gf),最大 4.4N (450gf)。
    - 振动耐久性:频率 10 至 55Hz,单振幅 0.75mm,每方向振动 2 小时。
    - 温湿度稳态测试:温度 40±2℃,湿度 90% 至 95%,持续 96 小时。
    - 温度循环耐久性:-55℃ 持续 30 分钟,5 至 35℃ 持续 10 分钟,85℃ 持续 30 分钟,5 至 35℃ 持续 10 分钟,共 5 周期。
    - 接触耐久性:镀锡铜 30 次,镀金铜 50 次。
    - 焊接耐热性:波峰焊 260℃ 10 秒,手工焊 300℃ 2 秒,SMT 贴装 300℃ 3 秒。

    产品特点和优势


    DF11 系列的特点和优势包括:
    1. 节省空间:采用双排接触布局,2mm 间距内的宽度仅 5mm,实现相同空间下双倍信号量的传输。
    2. 多样性:采用压接方式,适用于线对板、直通式及板对板连接,极大提升了电路板设计的自由度。
    3. 适用电线范围广:双排 2mm 间距设计使得适用电线范围广泛,包括 22 到 30 AWG。
    4. 高可靠性:具备多重保护措施,如防止异物插入的肋条、防误插设计,确保连接器的长期稳定运行。

    应用案例和使用建议


    DF11 系列广泛应用于各种业务设备,如复印机、打印机等。根据实际应用场景,我们建议用户根据具体需求选择合适的连接器型号,并考虑环境条件,如湿度和温度等,以确保连接器的正常运行。
    使用建议:
    - 在潮湿环境中使用时,确保连接器完全干燥。
    - 长期储存时,保持环境温度和湿度在规定的范围内。

    兼容性和支持


    DF11 系列连接器提供了多种型号,适用于不同的应用场合,包括直通式、板对板和线对板连接。厂商提供了详细的文档和支持,以确保客户能够正确安装和使用这些产品。

    常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:接触电阻过高
    解决方案:检查连接器是否正确安装,重新压接电线。
    - 问题:插拔力过大
    解决方案:确认工具的适用性,更换适合的压接工具。
    - 问题:连接器损坏
    解决方案:检查焊接工艺是否符合标准,必要时联系厂商获取技术支持。

    总结和推荐


    DF11 系列 2.0mm 间距双排连接器凭借其高密度设计、多样化的应用范围以及卓越的性能指标,非常适合于需要紧凑空间和高性能连接的场合。其优异的设计和可靠性使其成为业务设备中不可或缺的一部分。强烈推荐使用 DF11 系列连接器,特别是在要求高可靠性的应用场景中。

DF11-20DS-2C(20)参数

参数
触头端接 压接
针脚数 20pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 22mm(长度)*5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

DF11-20DS-2C(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-20DS-2C(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF11-20DS-2C(20) DF11-20DS-2C(20)数据手册

DF11-20DS-2C(20)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ ¥ 3.3013
36+ ¥ 3.242
60+ ¥ 3.1838
84+ ¥ 3.1268
库存: 24
起订量: 168 增量: 0
交货地:
最小起订量为:84
合计: ¥ 0
