FX2-100S-1.27SVL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 1.27mm间距100p双排排母 板对板, FX2系列, 直角, 表面
供应商型号: FX2-100S-1.27SVL(71)
供应商: 云汉优选
标准整包数: 1

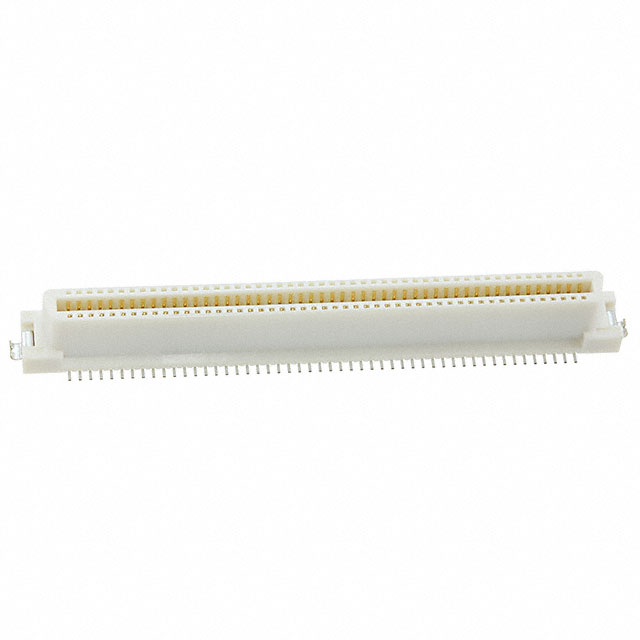

HIROSE ELECTRIC D-Sub 连接器 FX2-100S-1.27SVL(71)

FX2-100S-1.27SVL(71)概述


    产品简介


    产品名称:FX2 Series 1.27mm Pitch Multi-function Two Piece Connector
    类型:电子连接器
    主要功能:提供多样的连接方式,便于单手操作。该连接器适用于板对板连接和电缆连接,具有多种安装方式和灵活的高度选择。
    应用领域:广泛应用于计算机、外围设备、各种机器等场合。

    技术参数


    | 参数 | 规格 |

    | 电流额定值 | 0.5A |
    | 操作温度范围 | -55°C至+85°C |
    | 存储温度范围 | -10°C至+60°C |
    | 额定电压 | 125V AC |
    | 工作湿度范围 | 40%至80% |
    | 存储湿度范围 | 40%至70% |
    | 插拔耐久性(循环次数) | 500次 |
    | 绝缘电阻 | 1000MΩ以上(测试电压250V DC) |
    | 耐压性能 | 300V AC/1分钟无闪络或击穿 |
    | 接触电阻 | 45mΩ以下 |
    | 振动耐久性 | 10至55Hz,单幅0.75mm,每个方向2小时 |

    产品特点和优势


    1. 多功能连接方式:可实现多种类型的连接,如板对板连接和电缆连接。
    2. 易操作性:设计简单,易于单手操作。
    3. 灵活的堆叠高度:可设置从12mm到16mm之间的堆叠高度,每1mm为一个单位。
    4. 防止误插:特殊的设计结构可以防止误插入。
    5. 坚固耐用:具备高插拔耐久性(500次),保证长期稳定运行。
    6. 优异的电气性能:接触电阻低,绝缘性能良好。

    应用案例和使用建议


    应用案例:
    - 在计算机和外围设备中用于数据传输和电源供应。
    - 在机械设备中作为信号和电源接口。
    - 在汽车电子系统中作为复杂的接线解决方案。
    使用建议:
    - 确保正确使用锁紧装置,以确保连接稳定可靠。
    - 根据具体应用需求选择合适的堆叠高度。
    - 注意清洁和维护,以延长产品使用寿命。

    兼容性和支持


    兼容性:
    - 适用于多种电子设备,特别是计算机和机械设备。
    - 可与特定的电缆(如AWG#28扁平电缆)配套使用。
    支持:
    - 提供详细的图纸和技术规格文档。
    - 厂商提供全面的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁紧装置是否已正确锁定 |
    | 插头无法插入 | 确认是否符合连接器的方向和角度要求 |
    | 长时间使用后性能下降 | 定期进行检查和维护,清理灰尘和污染物 |

    总结和推荐


    综合评估:
    FX2 Series 1.27mm Pitch Multi-function Two Piece Connector 是一款高性能、多功能的电子连接器,具备出色的易操作性、耐用性和兼容性。它适用于多种电子设备,尤其是计算机、外围设备和各种机械设备。
    推荐:
    鉴于其优秀的特性和广泛的应用范围,我们强烈推荐此产品用于需要稳定连接和高可靠性的电子设备中。无论是新项目开发还是替换现有连接器,FX2 Series 都是理想的选择。

FX2-100S-1.27SVL(71)参数

参数
触头镀层
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 100pin
类型 Receptacle
颜色 -
端接 焊盘
额定电流 500mA
排数 2
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX2-100S-1.27SVL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-100S-1.27SVL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-100S-1.27SVL(71) FX2-100S-1.27SVL(71)数据手册

FX2-100S-1.27SVL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36
20+ ¥ 33.276
420+ ¥ 28.969
库存: 261
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36
