首页  >  产品百科  >  JR21WCCA-14(71)

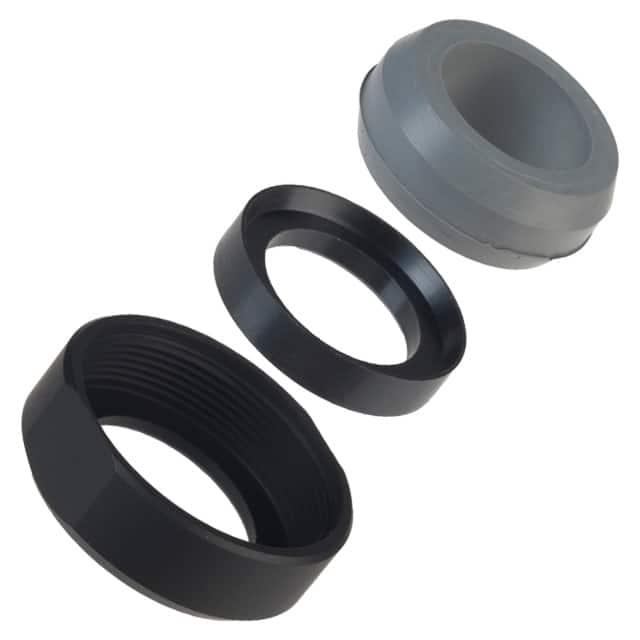

JR21WCCA-14(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC
产品描述: 21mm 黑色 Strain Relief
供应商型号: CSJ-ST19494463
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JR21WCCA-14(71)

JR21WCCA-14(71)概述

    高质量电子元器件产品文章

    产品简介


    JR-W系列防水圆形连接器是一款适用于多种恶劣环境的应用场合的产品。该系列连接器具有坚固耐用、防水性能优异的特点,适用于汽车、工业控制、电信通信等多个领域。无论是需要在户外、室内或是特殊环境下工作的设备,JR-W系列连接器都是可靠的选择。

    技术参数


    电气特性
    - 电流能力
    - Shell size 13: 3个触点时为10A;5个触点时为5A。
    - Shell size 16: 7个触点时为10A;10个触点时为5A。
    - Shell size 21: 10个触点时为10A;16个触点时为5A。
    - Shell size 25: 4个触点时为30A;16个触点时为10A;24个触点时为5A。

    - 电压能力
    - Shell size 13: 3个触点时为100V AC, 140V DC;5个触点时为同上。
    - Shell size 16: 7个触点时为100V AC, 140V DC;10个触点时为同上。
    - Shell size 21: 10个触点时为100V AC, 140V DC;16个触点时为同上。
    - Shell size 25: 4个触点时为300V AC, 420V DC;16个触点时为100V AC, 140V DC;24个触点时为同上。

    - 温度范围
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    产品特点和优势


    - 防水性能:JR-W系列达到IP67和IP68防护等级,能够在特定深度下长时间防水,确保电子系统的正常运行。
    - 耐腐蚀性:外壳采用镀层处理,增强了连接器的耐腐蚀性能,使其能在各种环境中稳定工作。
    - 高可靠性:通过严格的振动、冲击、温度循环及湿度测试,保证连接器在复杂环境下依然保持可靠的性能。

    应用案例和使用建议


    应用案例
    JR-W系列连接器被广泛应用于需要高防水等级的工业设备,例如自动化工厂、户外照明系统、汽车内部控制系统等。例如,在一个自动化生产线上,当需要传输控制信号时,使用JR-W系列连接器能够有效防止水汽进入,保护电子设备免受损坏。
    使用建议
    - 在安装过程中,确保连接器外壳与电缆直径匹配,以实现最佳密封效果。
    - 选择合适的压接工具和压接位置,确保导体与压接接触良好,从而保证良好的电连接性能。
    - 在组装完成后,应定期检查连接器的紧固状态,确保长期稳定性。

    兼容性和支持


    - 兼容性:JR-W系列连接器具有广泛的适用性,可以与各种不同直径的电缆配合使用,但建议在使用前仔细核对产品编号和电缆直径规格。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等,客户可以通过官方网站获取更多信息和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时接触不良 | 检查并确保接触部位无灰尘和污垢;重新压接或更换新的接触件。 |
    | 连接器进水导致短路 | 检查密封圈是否完好无损,必要时更换新密封圈,并确保安装时严格按照防水要求进行操作。 |
    | 温度波动造成故障 | 确保安装环境符合规定的温度范围;对于极端环境下的应用,可考虑添加隔热材料。 |

    总结和推荐


    综上所述,JR-W系列防水圆形连接器以其出色的防水性能、耐腐蚀性以及高可靠性成为市场上的一款优质产品。它不仅适用于常规的应用场景,还能应对复杂的工业环境,非常适合在汽车、工业控制、电信通信等领域中使用。如果您正在寻找一款能适应恶劣环境、保持长期稳定性的连接器产品,JR-W系列将是一个不错的选择。

JR21WCCA-14(71)参数

参数
颜色 黑色
材料 -
配件类型 Strain Relief
外壳尺寸 - 插件 21mm
零件状态 停产
包装方式 袋装

JR21WCCA-14(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21WCCA-14(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR21WCCA-14(71) JR21WCCA-14(71)数据手册

JR21WCCA-14(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
