首页  >  产品百科  >  DF33-10DS-3.3C

DF33-10DS-3.3C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Lock,Receptacle 2 10pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 17.7mm(长度)*12.2mm(宽度)
供应商型号: CSJ-ST19494483
供应商: 海外现货
标准整包数: 1

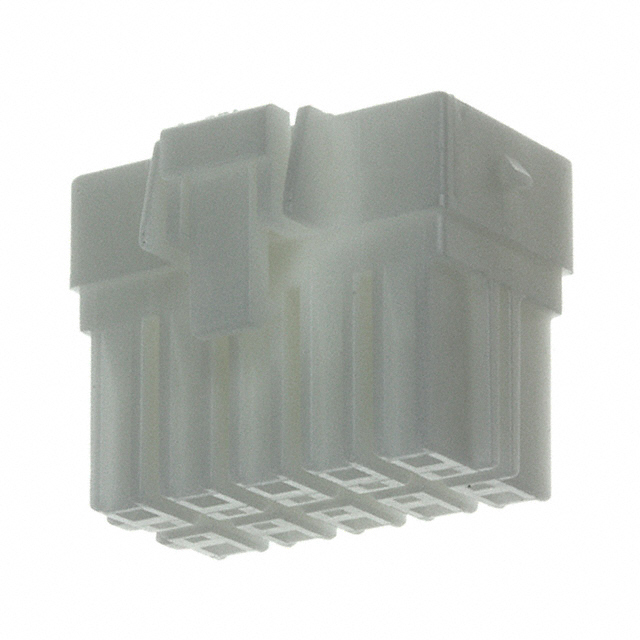

HIROSE ELECTRIC 矩形连接器 - 外壳 DF33-10DS-3.3C

DF33-10DS-3.3C概述

    DF33 系列 3.3 毫米间距连接器:内部电源供应用

    产品简介


    DF33 系列连接器是专为内部电源供应设计的产品,采用 3.3 毫米间距。这类连接器主要用于需要高可靠性及多功能性的场合,比如工业控制、通信设备、汽车电子等领域。DF33 系列具备出色的电气性能和机械稳定性,能够有效保障设备的稳定运行。

    技术参数


    - 电流规格:最大电流为 5 安培(针对 20 AWG 导线),其他导线规格的电流等级请参见技术手册中的表格。
    - 电压规格:AC/DC 500V 额定电压。
    - 温度范围:操作温度范围为 -35°C 至 85°C(含电流引起的温度上升);存储温度范围为 -10°C 至 60°C。
    - 湿度范围:操作湿度范围为 40% 到 80%,存储湿度范围为 40% 到 70%。
    - 接触电阻:初始值不超过 10 毫欧姆。
    - 耐久性:可承受最多 30 次插入和拔出操作,具有优良的振动和冲击防护性能。

    产品特点和优势


    1. 高电流承载能力:单排连接器可承载高达 5A 的电流。
    2. 可靠的锁定机制:内置锁扣系统确保接头间的可靠连接,防止意外断开。
    3. 错误连接预防:通过提供不同配置的产品型号,防止错误连接的发生。
    4. 正确的板上安装:内置立柱保证正确安装方向和位置。
    5. 良好的封装支持:最多可封装到 10 毫米深度,不影响性能。
    6. 短路保护:每个接触点完全由绝缘材料包围,避免相邻接触点之间的短路。
    7. 增强的插针保持力:提供独立的接触保持器,适用于高拉力或视觉确认需求的应用。

    应用案例和使用建议


    DF33 系列连接器广泛应用于各种电源系统中。例如,在工业自动化控制设备中,它们可以用于连接高功率驱动装置;在汽车电子系统中,它们可用于电力传输。建议在使用过程中使用合适的工具进行连接和拆卸,以确保连接器的稳定性和可靠性。特别是在高电流应用中,应注意选择合适的导线规格以保证最佳性能。

    兼容性和支持


    DF33 系列连接器支持多种配置,包括标准型和右键导向型(黑色)。这些连接器与相应规格的导线和其他设备具有良好的兼容性。Hirose 为其产品提供了详细的技术支持和售后服务,包括工程图纸和技术文档,以便客户进行准确的设计和生产。

    常见问题与解决方案


    1. 如何安全地拔出连接器中的插针?
    - 使用专用的拔针工具轻轻拔出插针,确保不损坏连接器。
    2. 如何处理连接器因温度变化导致的变形?
    - 在高温或低温环境中使用时,应特别注意连接器的工作条件,以防止因温度变化造成的性能下降。
    3. 如何确保连接器在封装过程中的密封性?
    - 在进行封装时,注意树脂表面张力,确保填充均匀,避免气泡产生。

    总结和推荐


    DF33 系列连接器凭借其卓越的电气性能、机械强度和独特的设计特点,在多个应用领域中表现出色。这些连接器非常适合用于需要高可靠性和大电流承载能力的应用场景。强烈推荐给需要高可靠性和稳定性的应用场合。

DF33-10DS-3.3C参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 17.7mm(长度)*12.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

DF33-10DS-3.3C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF33-10DS-3.3C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF33-10DS-3.3C DF33-10DS-3.3C数据手册

DF33-10DS-3.3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
