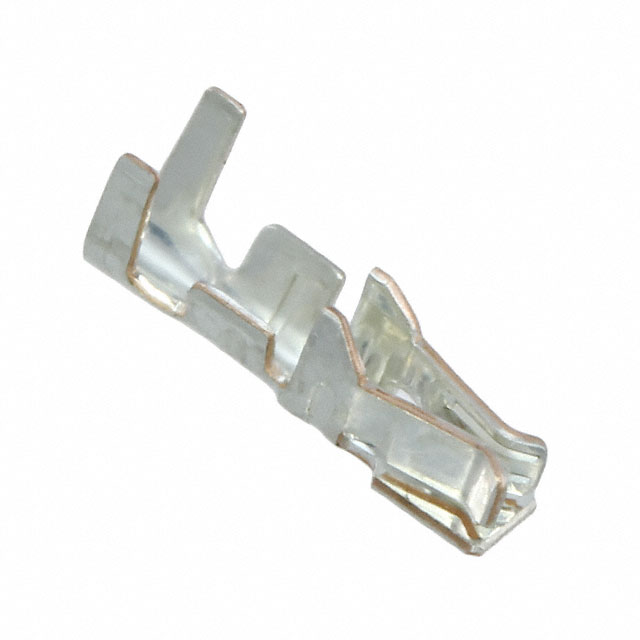

DF11A-2428SC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀锡压接端子 母端子, DF11系列, 最大0.2mm²
供应商型号: J-DF11A-2428SC
供应商: 云汉优选
标准整包数: 20
HIROSE ELECTRIC 矩形连接器 - 触头 DF11A-2428SC

DF11A-2428SC概述

    # DF11 系列 2.0mm 间距双排连接器技术手册解读

    1. 产品简介


    基本介绍
    DF11 系列是一款高可靠性、小型化的 2.0mm 间距双排连接器,适用于紧凑型设计的电子设备。该系列连接器具有双排接触排列,能够实现空间的有效利用,同时支持多种线缆和板端配置。通过提供锡镀层和金镀层两种选择,DF11 系列能够满足不同应用场景的需求。
    主要功能与应用领域
    - 功能特点:支持电缆到板、板到板及线对线等多种连接方式,适合多种电气和机械接口需求。
    - 应用领域:广泛应用于办公设备(如打印机、复印机)、工业自动化系统、通信设备以及其他需要可靠信号传输的场合。

    2. 技术参数


    以下是 DF11 系列的核心技术规格:
    | 参数分类 | 具体数值 |

    | 接触间距 | 2.0mm |
    | 额定电流 | 2A(22~26 AWG),1A(28 AWG),0.5A(30 AWG) |
    | 额定电压 | 250V AC/DC |
    | 工作温度范围 | -30℃ 至 +85℃(注 2) |
    | 操作湿度范围 | 40% 至 80% (注 3) |
    | 贮存温度范围 | -10℃ 至 +60℃(注 4) |
    | 绝缘电阻 | ≥1000MΩ @ 500V DC |
    | 耐电压测试 | 650V AC/分钟无闪络或击穿 |
    此外,该系列连接器还支持广泛的电线范围(22~30 AWG),并具备良好的抗振动、抗湿热能力,符合 UL 和 CSA 安全标准。

    3. 产品特点和优势


    独特功能
    1. 节省空间:紧凑的设计使相同面积内可以容纳两倍于传统单排连接器的信号数量。
    2. 多样化选择:提供锡镀层和金镀层选项,并兼容多种安装形式(直角、垂直等)。
    3. 适用性强:适用于不同厚度的面板设计,且线缆适配范围广。
    市场竞争力
    - 高性价比:兼具高性能和低成本特性,适合大规模工业生产。
    - 灵活性强:支持各种复杂的应用场景,减少系统设计限制。

    4. 应用案例和使用建议


    应用案例
    - 办公设备:用于打印机、复印机内部电路板之间的连接。
    - 工业自动化:作为控制柜内接线模块的重要组成部分。
    - 通信设备:支撑高速数据传输,保证系统稳定运行。
    使用建议
    1. 在高湿度环境下,建议增加适当的密封措施以保护连接器免受潮气侵蚀。
    2. 当需要高频操作时,可选用镀金版本以提高耐磨性和导电性能。
    3. 对于关键电路,可通过结合振动测试评估连接器稳定性,确保长期使用效果。

    5. 兼容性和支持


    DF11 系列支持与各类主流电子元器件和设备无缝对接,便于集成到现有系统中。制造商 Hirose Electric 提供详尽的技术文档和支持服务,帮助客户快速完成产品选型和装配指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 检查是否有异物或污染,必要时清洁连接器表面 |
    | 接触电阻增大 | 更换镀金版本连接器或重新进行焊接处理 |
    | 温度过高导致损坏 | 确保安装环境符合规定的工作温度范围 |

    7. 总结和推荐


    产品综合评估
    DF11 系列 2.0mm 间距双排连接器以其紧凑的设计、多样化的规格选择和卓越的性能表现,在同类产品中脱颖而出。其优异的信号密度、灵活的安装方式以及广泛的适用性使其成为众多行业客户的首选。
    推荐结论
    强烈推荐:无论是对于初次采购还是替换升级现有系统,DF11 系列都提供了高度可靠的解决方案,能够显著提升整体系统性能和可靠性。建议客户根据具体需求选择合适的型号,并充分利用制造商提供的技术支持。

DF11A-2428SC参数

参数
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 24-28 AWG
触头镀层
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

DF11A-2428SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
