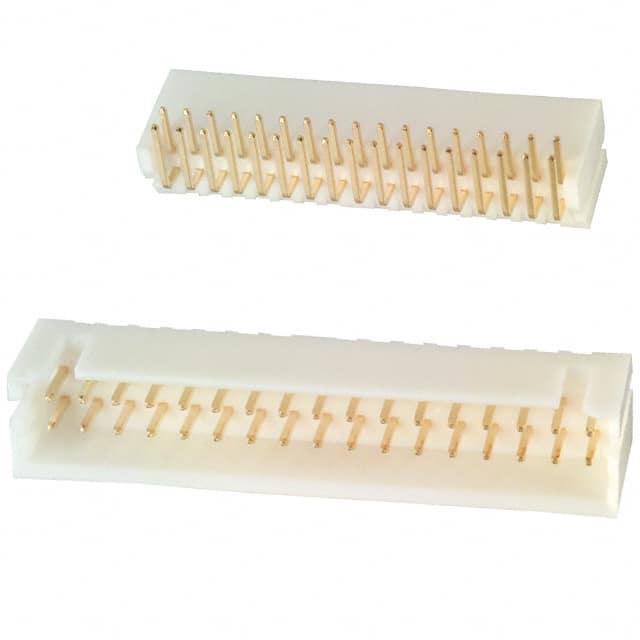

DF1B-34DP-2.5DS(01)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 2 34pin 3A 203nm 金 白色 通孔安装 45mm(长度)*8.6mm(高度)
供应商型号: CSJ-ST48857061
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1B-34DP-2.5DS(01)

DF1B-34DP-2.5DS(01)概述

    DF1B Series 2.5mm Pitch Connector for Discrete Wire Connection

    产品简介


    DF1B 系列是一款2.5mm间距的接线端子连接器,专为离散电线连接设计。它属于“线到板”和“直连型”两种类型,提供单排和双排的选择,并且支持锡和金电镀处理作为标准配置。此系列连接器符合 UL 和 CSA 安全认证,适用于多种电子应用领域,特别是办公设备如复印机和打印机。

    技术参数


    以下为关键的技术规格和性能参数:
    - 额定电流:
    - 每个针脚最大额定值随导线规格而异:
    - AWG20-AWG22: 5A/pin
    - AWG24-AWG28: 3A/pin
    - AWG30: 2A/pin
    - AWG30以下: 1A/pin
    - 工作温度范围:
    - -35°C 至 +85°C(含因电流流动引起的温升)
    - 湿度范围:
    - 操作湿度:40%-80%
    - 存储湿度:40%-70%
    - 额定电压:
    - AC/DC 250V
    - 绝缘电阻:
    - ≥1000MΩ @ 500V DC
    - 耐电压:
    - 在1分钟内无闪络或击穿现象(650V AC)
    - 插拔寿命:
    - 锡镀层:30次循环
    - 金镀层:50次循环

    产品特点和优势


    - 多样化的选择:
    支持单排和双排设计,且可根据需求选用不同的排列数和电镀类型。
    - 高可靠性:
    通过振动、温度循环及潮湿测试验证,确保产品在恶劣环境中稳定运行。
    - 安全认证:
    符合 UL 和 CSA 标准,保障产品安全性。
    - 广泛的应用场景:
    特别适合需要高密度连接的工业设备,例如打印机、复印机以及其他商业办公设备。

    应用案例和使用建议


    应用案例:
    - 办公设备:打印机、复印机内部电路板连接。
    - 自动化控制系统:用于信号传输及电源分配。
    使用建议:
    1. 在设计时,根据所需电流大小合理选择导线规格,以满足额定电流要求。
    2. 确保连接处接触良好,避免因松动导致的电阻增大或发热问题。
    3. 为防止误插,可以根据型号特点(如单中心投影或双端投影)进行正确安装。

    兼容性和支持


    - 兼容性:
    DF1B 系列与多种插座和插头兼容,支持单排和双排直角或直通式布局,便于系统集成。
    - 厂商支持:
    Hirose Electric 提供详尽的技术文档和支持服务,帮助客户解决安装和调试过程中的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插拔力过大 | 检查接触点是否有污垢或氧化,重新清洁。 |
    | 接触电阻异常 | 确保插头与插座完全对接,并重新测试连接质量。 |
    | 连接后出现短路 | 检查电路布局是否正确,确保无多余导线短接。 |

    总结和推荐


    总体评价:
    DF1B 系列以其多样化的设计、可靠性和安全性脱颖而出,尤其适合需要高效连接和严苛环境下的应用场景。其灵活的组合选项和广泛的行业适应性使其成为设计师的优选。
    推荐指数:
    强烈推荐!对于需要高密度连接和高性能的场合,DF1B 系列无疑是最佳选择之一。

    版权说明:本文内容整理自 Hirose Electric Co., Ltd. 发布的技术手册,仅供学习参考。

DF1B-34DP-2.5DS(01)参数

参数
针脚数 34pin
防护等级 -
类型 Header,Push-Pull
颜色 白色
触头镀层 - 配接
排数 2
额定电流 3A
触头镀层厚度 - 配接 203nm
间距-配接 2.5mm
长*宽*高 45mm(长度)*8.6mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装
