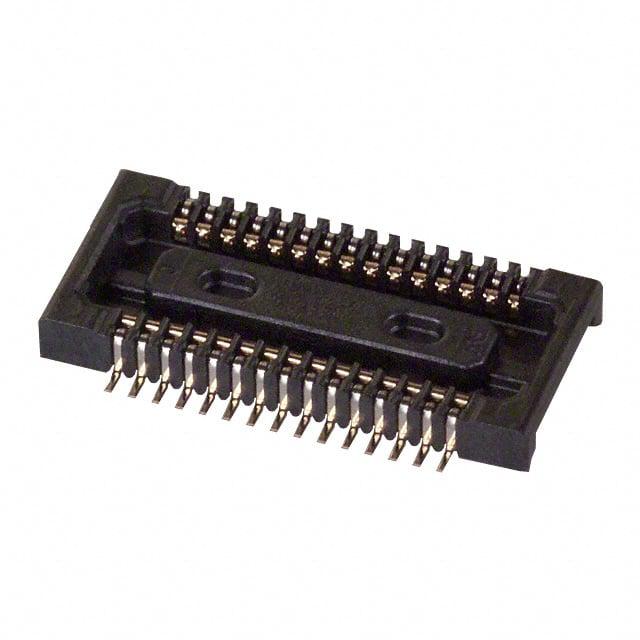

DF30FC-30DS-0.4V(82)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 400μm 2 30pin SMD,P=0.4mm 贴片安装
供应商型号: H3861TR-ND
供应商: Digi-Key
标准整包数: 1000

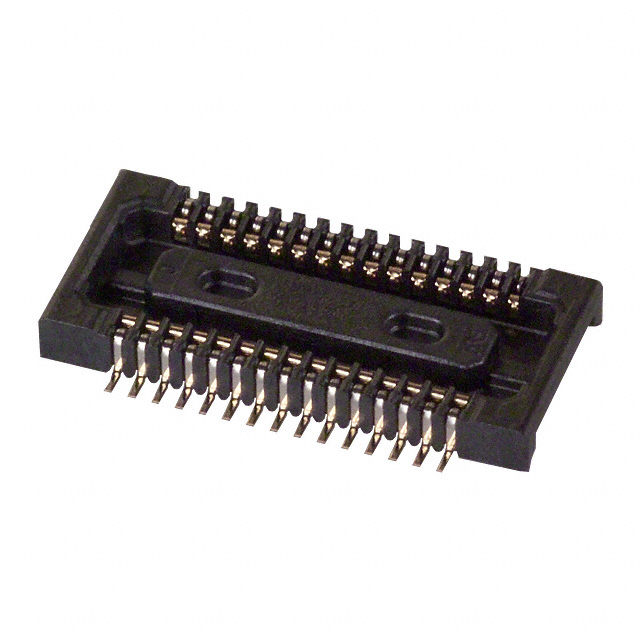

HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) DF30FC-30DS-0.4V(82)

DF30FC-30DS-0.4V(82)概述

    # DF30 系列:高密度 0.4mm 间距、0.9mm 高度的板对板/板对柔性印刷电路连接器

    产品简介


    DF30 系列是 Hirose Electric 推出的一款高性能板对板和板对柔性印刷电路(FPC)连接器。该系列产品以紧凑的设计、高可靠性及广泛的适用性著称,广泛应用于消费电子、汽车电子、通信设备及医疗电子等领域。其核心优势在于高密度连接能力、极低的连接高度以及卓越的机械稳定性,使得它成为现代电子设备设计的理想选择。
    主要功能
    - 高密度连接:通过紧凑的 0.4mm 间距设计,有效减小连接器占用空间。
    - 低安装高度:仅为 0.9mm,非常适合空间受限的应用场合。
    - 宽范围应用:适用于板对板和板对柔性印刷电路等多种应用场景。
    应用领域
    - 消费类电子产品(如智能手机、平板电脑)
    - 汽车电子系统(如车载信息娱乐系统)
    - 医疗设备(如便携式监护仪)
    - 工业控制与通信设备

    技术参数


    以下是 DF30 系列连接器的关键技术规格:
    | 参数名称 | 规格 |

    | 额定电流 | 0.3A |
    | 额定电压 | 30V AC |
    | 工作温度范围 | -35°C 至 85°C |
    | 储存温度范围 | -10°C 至 60°C |
    | 绝缘电阻 | ≥50MΩ(100V DC) |
    | 耐压性能 | 无闪络或击穿,100V AC / 1 分钟 |
    | 插拔次数(耐用性) | ≥50次 |
    | 自对准范围 | ±0.3mm |
    | 插入高度 | 0.9mm |
    注释:
    - 板对板/板对 FPC 适配性灵活,可选 20 至 80 针的多种配置。
    - 产品采用 LCP(液晶聚合物)绝缘材料,阻燃等级达到 UL94V-0。

    产品特点和优势


    1. 高密度连接
    DF30 系列提供 0.4mm 的超窄间距设计,显著减少了 PCB 占用空间,使其成为小型化电子设备的理想选择。
    2. 高可靠性
    连接器采用凸起设计的端子,提升了擦拭能力和接触可靠性,在插入时提供清晰的“咔哒”声反馈,确保正确安装。
    3. 自动对准功能
    具备 ±0.3mm 的自动对准范围,大大简化了装配过程,尤其适用于狭小空间内的精密连接需求。
    4. 多种针数选项
    支持从 20 到 80 针的多种针数选择,覆盖了从小型模块到大型多接口设备的广泛应用场景。
    5. 兼容自动化制造
    尽管体积小巧,仍拥有足够的吸盘区域,能够轻松适配自动贴装设备,提升生产效率。

    应用案例和使用建议


    应用场景
    - 智能手机:用于主板与显示屏模块之间的连接,充分利用其低高度和高密度的特点。
    - 汽车导航系统:为复杂电路布局提供可靠的板间连接解决方案。
    - 工业控制设备:适合于狭小空间内多层 PCB 设计。
    使用建议
    - 平行对接:在插入过程中务必保持两块电路板平行,避免偏移导致损坏。
    - 定期检查:对于高频使用的连接点,建议定期检查接触状态以确保长期稳定运行。
    - 温控管理:焊接时需严格遵循推荐温度曲线,避免过热造成元件变形。

    兼容性和支持


    DF30 系列连接器与市场上主流的 PCB 尺寸和焊接工艺完全兼容,支持自动化的表面贴装技术(SMT)。此外,Hirose 提供详尽的技术文档和支持服务,确保客户在设计和使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 确保电路板平行插入,检查插头是否干净 |
    | 接触不良或信号不稳定 | 检查焊接质量,重新校准接触点 |
    | 温度异常导致故障 | 遵循正确的温度曲线进行焊接和回流处理 |

    总结和推荐


    DF30 系列连接器凭借其紧凑的结构、高可靠性及出色的兼容性,成为电子行业不可或缺的组件之一。无论是消费电子还是专业设备,都能满足多样化的需求。总体来看,我们强烈推荐 DF30 系列连接器用于需要高效、精准和可靠连接的应用场景。
    如果您正在寻找一款兼顾性能与成本的连接解决方案,DF30 系列无疑是您的理想选择!

DF30FC-30DS-0.4V(82)参数

参数
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 焊盘
排数 2
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF30FC-30DS-0.4V(82)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF30FC-30DS-0.4V(82)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC DF30FC-30DS-0.4V(82) DF30FC-30DS-0.4V(82)数据手册

DF30FC-30DS-0.4V(82)封装设计

查看详情并下载
Symbol
Footprint
3D Model
