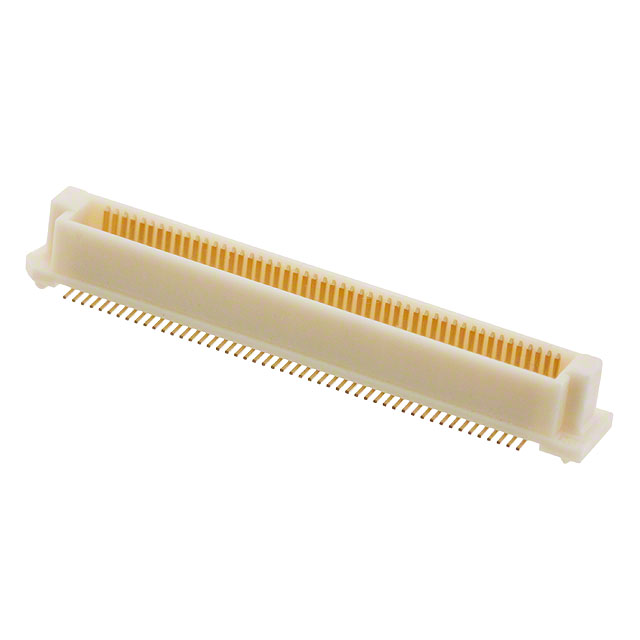

FX8C-100S-SV(92)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 100pin 5mm,6mm,7mm,9mm,11mm 3.96mm 金 SMD,P=0.6mm 贴片安装
供应商型号: FX8C-100S-SV(92)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-100S-SV(92)

FX8C-100S-SV(92)概述

    高性能0.6mm间距堆叠高度可达16mm的连接器——FX8/FX8C系列

    产品简介


    FX8/FX8C系列连接器是Hirose公司推出的一款高性能0.6mm间距堆叠高度可达16mm的电子元器件。该系列包含FX8系列和FX8C系列两种型号,二者不相配。其中,FX8系列堆叠高度为3mm到16mm,而FX8C系列则具有更大的堆叠高度范围(5mm至16mm)。这类连接器广泛应用于汽车、工业控制、通信设备等领域,具备高可靠性和稳定性。

    技术参数


    以下是FX8/FX8C系列连接器的技术规格:
    - 绝缘电阻:最小值为1000MΩ(250V DC)
    - 耐压强度:无闪络或击穿现象(300V AC/1min)
    - 接触电阻:最大值为45mΩ(100mA)
    - 振动性能:无超过1μs的电连续性中断(频率:10至55Hz,单振幅0.75mm,每轴方向2小时)
    - 湿度稳态:接触电阻最大55mΩ;绝缘电阻最小100MΩ(96小时,40℃,湿度90%至95%)
    - 温度循环:接触电阻最大55mΩ;绝缘电阻最小100MΩ(-55℃/30分钟,15至35℃/2至3分钟,85℃/30分钟,15至35℃/2至3分钟,共5个周期)
    - 插拔寿命:接触电阻最大55mΩ,插拔50次
    - 耐焊接热:无影响性能的组件变形(回流焊:推荐温度曲线;手动焊接:360℃/5秒)
    电气特性:
    - 额定电流:0.4A
    - 额定电压:100V AC
    - 工作温度范围:-55℃至+85℃
    - 操作湿度范围:40%至80%
    - 储存温度范围:-10℃至+60℃
    - 储存湿度范围:40%至70%
    机械特性:
    - 堆叠高度:3mm至16mm
    - SMT共面度:焊区共面度误差小于0.1mm
    - 插入导向:内置导向肋和倒角允许±0.6mm的错位,确保轻松插接
    - 错向插入防护:底部侧板上的凸起位置和直径不同,防止板上零件错误定向
    - 双连接产品:增强安装可靠性和精度

    产品特点和优势


    - 高可靠性:适用于需要高度可靠的汽车应用。
    - 宽广的温度范围:可在极端温度下保持稳定性能。
    - 坚固耐用:提供优秀的抗振动和抗冲击性能。
    - 易于插拔:设计了插入导向结构,提高插拔便捷性。
    - 错向插入防护:有效防止误插,增加安全性。

    应用案例和使用建议


    该连接器非常适合汽车、工业自动化、通信系统及医疗设备等对可靠性要求极高的场合。在使用过程中,建议采取适当的支持结构以避免只依赖连接器支撑板子。此外,在焊接过程中遵循推荐的温度曲线和焊接方法,可以保证良好的焊接效果。

    兼容性和支持


    FX8/FX8C系列与多种电子元器件和设备兼容。制造商提供了详细的技术支持文档和客户咨询服务,以便解决用户在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进行可靠的插拔操作 | 确保正确的插拔方法,检查导向结构和锁紧装置是否完好 |
    | 连接器在高温下出现异常 | 确认符合额定的工作温度范围,并按照建议的焊接温度曲线进行操作 |
    | 绝缘电阻或接触电阻不符合标准 | 检查是否有物理损伤或污染,必要时清洁或更换 |

    总结和推荐


    FX8/FX8C系列连接器以其卓越的电气性能、机械强度和广泛的适用性,在多种严苛环境下表现出色。对于需要高可靠性的电子产品,尤其是汽车行业,强烈推荐选用这款连接器。此外,考虑到其优异的性价比和良好的售后支持,本系列连接器将是您的最佳选择。

FX8C-100S-SV(92)参数

参数
触头镀层
板上高度 3.96mm
针脚数 100pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX8C-100S-SV(92)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-100S-SV(92)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-100S-SV(92) FX8C-100S-SV(92)数据手册

FX8C-100S-SV(92)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.28
100+ ¥ 15.812
1000+ ¥ 14.848
库存: 1000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 17.28
