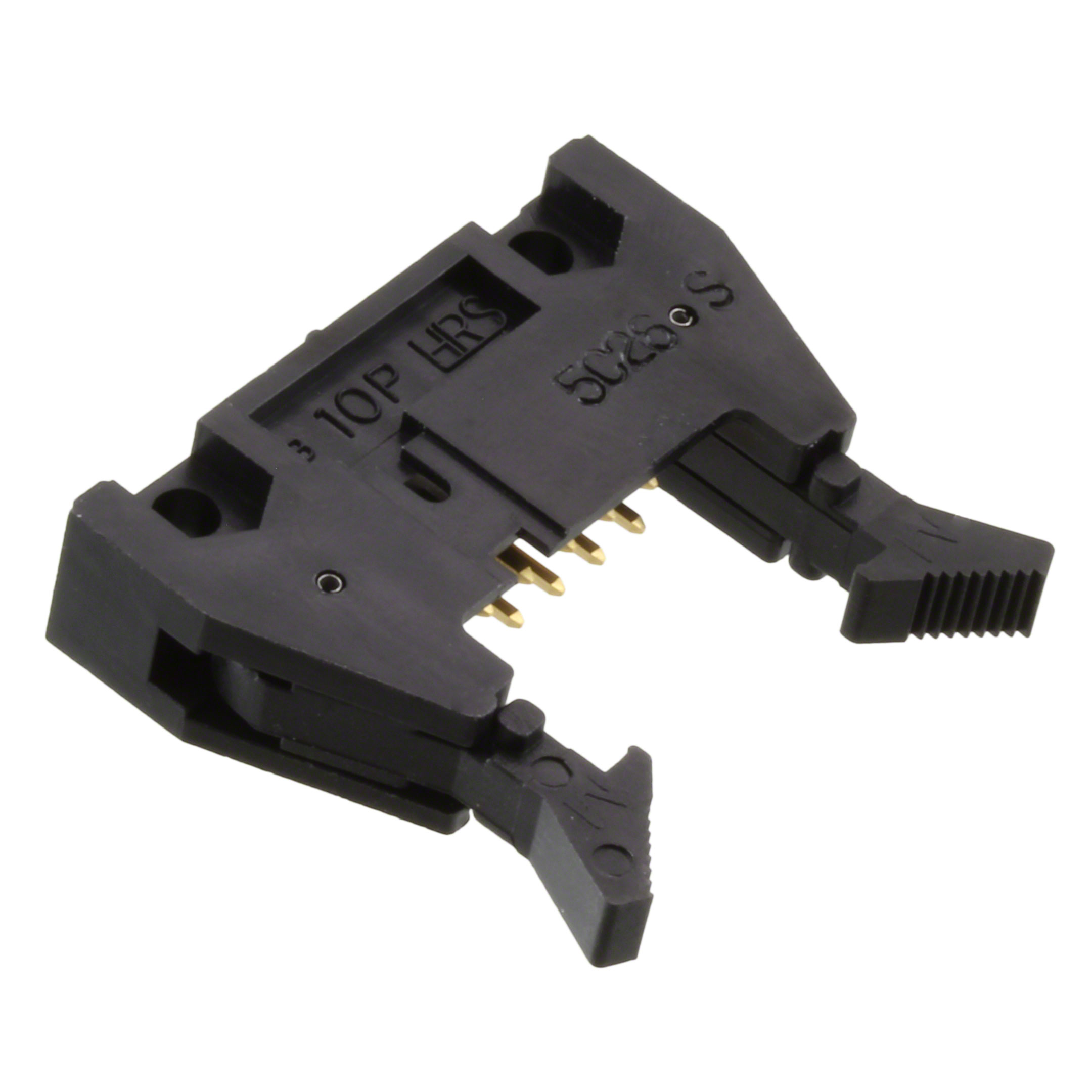

HIF3B-10PA-2.54DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 2.54mm 2 10pin 1A 203nm 金 黑色 通孔安装
供应商型号: CSJ-ST29394115
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3B-10PA-2.54DS(71)

HIF3B-10PA-2.54DS(71)概述

    HIF3B Series:Ribbon Cable Connector

    产品简介


    HIF3B系列是为满足MIL标准而开发的电子元器件产品,广泛应用于多种行业和场合。作为一款UL认证的产品,HIF3B系列具有出色的电气特性和机械特性,适用于需要高可靠性的工业级连接需求。

    技术参数


    - 温度范围:
    - 操作温度范围:-55°C 至 +85°C(包含电流流引起的温度上升)
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 电流承载能力:
    - IDC型:1A,28 AWG
    - 压接型:32 AWG、36 AWG:1A
    - 其他:3A
    - 电压等级:
    - 200V
    - 绝缘电阻:
    - 最小值:1000 MΩ @ 500V DC
    - 耐电压:
    - 无闪络或绝缘击穿:650V AC,持续时间1分钟
    - 接触电阻:
    - 最大值:15 mΩ @ 0.1A
    - 振动测试:
    - 频率:10至55Hz,单振幅:0.75mm,各方向2小时
    - 稳态湿度测试:
    - 绝缘电阻:1000 MΩ @ 40°C,湿度90%-95%,96小时
    - 温度循环测试:
    - 循环次数:5次,测试条件:-55°C -> +15°C至+35°C,+125°C -> +15°C至+35°C,每次停留5分钟
    - 耐用性(插拔):
    - 接触电阻最大值:15 mΩ,500次循环
    - 耐焊接热测试:
    - 焊接浴:260°C,10秒
    - 手工焊接:360°C,5秒

    产品特点和优势


    - 符合MIL标准:产品设计严格遵循军事标准,确保在各种极端条件下仍能保持高性能。
    - UL认证:通过严格的认证,保证产品的安全性和可靠性。
    - 防误插机制:产品内置防误插设计,防止错误安装导致故障。
    - 适用电缆:适合28 AWG型号的UL2651扁平电缆,提供高稳定性和可靠性。
    - 低接触电阻:最小接触电阻仅为15 mΩ,保障信号传输质量。

    应用案例和使用建议


    HIF3B系列广泛应用在通信、自动化控制、工业设备等领域,适用于需进行频繁插拔操作的环境。例如,在通信设备中用于传输高速信号,以确保数据传输的稳定性。
    使用建议:
    - 在选择应用环境时,考虑产品的操作温度和湿度范围,确保符合实际应用条件。
    - 使用过程中避免施加过大的压力,以免损坏锁机构。
    - 在高温、高湿环境中使用时,建议进行定期检查,确保连接器的正常工作状态。

    兼容性和支持


    - HIF3B系列产品与其他HIROSE品牌的电子元器件高度兼容,便于集成使用。
    - 制造商提供详细的技术支持和售后服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    - 问题1:产品安装后无法导通。
    - 解决方法:检查安装是否正确,特别是连接器的极性标志是否正确对齐。
    - 问题2:长时间使用后出现接触不良。
    - 解决方法:定期清洁连接器,并确保连接部位干燥无杂质。
    - 问题3:焊接过程中焊锡流入内部,导致短路。
    - 解决方法:严格按照耐焊接热测试的标准进行焊接,注意保护连接器内部不受影响。

    总结和推荐


    HIF3B系列以其高可靠性和严格的标准,成为了许多关键领域的首选产品。产品具有良好的温度适应性、可靠的电气性能和优秀的机械强度,适合在恶劣环境中使用。对于需要高可靠性连接的应用场合,强烈推荐使用HIF3B系列。

HIF3B-10PA-2.54DS(71)参数

参数
颜色 黑色
触头镀层 - 配接
额定电流 1A
类型 Header,Latch Lock/Eject Hooks
防护等级 -
间距-配接 2.54mm
针脚数 10pin
触头镀层厚度 - 配接 203nm
排数 2
安装方式 通孔安装
零件状态 停产
包装方式 托盘

HIF3B-10PA-2.54DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3B-10PA-2.54DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3B-10PA-2.54DS(71) HIF3B-10PA-2.54DS(71)数据手册

HIF3B-10PA-2.54DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
