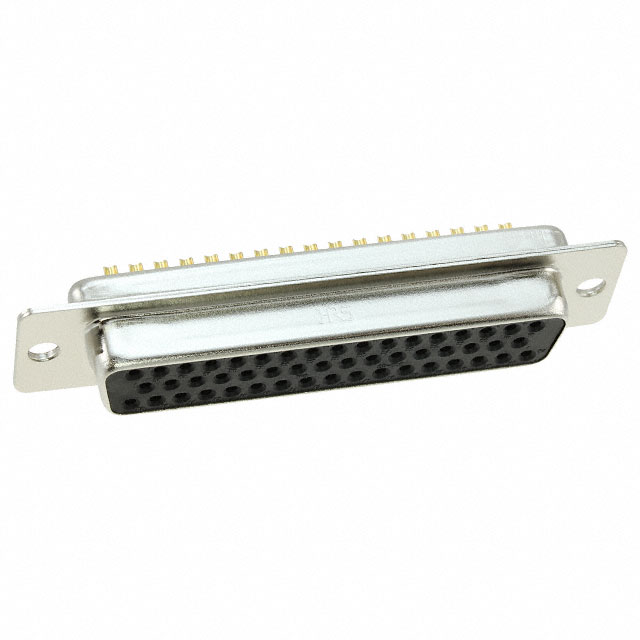

HDDB-50S(05)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle 焊盘 3 50pin Nickel Plated,Steel 3A 金 黑色 面板安装
供应商型号: HDDB-50S(05)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 HDDB-50S(05)

HDDB-50S(05)概述

    HD SERIES SOLDER-TYPE D-SUBMINIATURE CONNECTORS

    1. 产品简介


    HD系列焊接型D-微型连接器是HIROSE公司生产的一种用于连接多股导线和单股导线的小巧坚固的连接器。这些连接器有9、15、25、37和50针的不同型号。它们广泛应用于计算机、外围设备、终端、控制设备、无线电设备和测量仪器等领域。

    2. 技术参数


    | 参数 | 值 |

    | 针数 | 9、15、25、37、50 |
    | 接触电阻 | ≤7 mΩ(直流100 mA时) |
    | 绝缘电阻 | ≥5000 MΩ(直流500 V时) |
    | 工作电压 | 400 V(交流) |
    | 额定电流 | 3 A |
    | 耐压等级 | 1250 Vac RMS(1分钟) |

    3. 产品特点和优势


    - 紧凑且坚固:金属外壳设计使其体积小巧且结构坚固,适用于各种苛刻的工作环境。
    - 大焊杯尺寸:允许使用最大20 AWG的电线,增加了应用的灵活性。
    - 耐热耐化学腐蚀:玻璃填充PBT树脂绝缘体具有出色的耐热和耐化学品性能。
    - 多种插头形式:提供直插(SD)、右角插(RD)、压接(CD)和扁平带IDC终止(FD)等多种形式。

    4. 应用案例和使用建议


    应用场景:这类连接器常用于工业自动化系统、通信设备、医疗设备和军事应用等。例如,在自动化生产线中,它们可用于连接传感器和执行器,确保稳定可靠的信号传输。
    使用建议:根据手册的建议,焊接应在4秒内完成,使用功率不超过40W的烙铁。在高湿度环境中使用时,建议采取额外的防护措施,以防止电化学腐蚀。

    5. 兼容性和支持


    该产品具有广泛的兼容性,可以与其他标准D-Sub连接器互换使用。制造商HIROSE提供了详尽的技术支持文档,并通过其官方网站提供最新的工程图纸和技术更新信息。客户还可以直接联系销售人员获取更多支持。

    6. 常见问题与解决方案


    - 问题1:焊接到引脚上的时间过长。
    - 解决方案:按照手册指示,焊接操作应在4秒内完成,使用功率不超过40W的烙铁。

    - 问题2:接触不良。
    - 解决方案:检查并确保所有连接器的接触部分清洁且没有损坏,必要时进行重新焊接。

    - 问题3:连接器不稳固。
    - 解决方案:检查壳体和锁扣是否有损坏,必要时更换新的连接器组件。

    7. 总结和推荐


    总结:HD系列焊接型D-微型连接器以其紧凑坚固的设计、出色的电气特性和多种可用形式,使其在工业、通信和军事领域具有很高的应用价值。它们不仅易于安装,而且提供了卓越的可靠性和耐用性。
    推荐:鉴于其优秀的性能和广泛应用的适应性,强烈推荐使用HIROSE的HD系列焊接型D-微型连接器。无论是工业自动化、通信设备还是高端仪器仪表领域,这些连接器都能满足您的需求。

HDDB-50S(05)参数

参数
端接 焊盘
额定电流 3A
排数 3
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 50pin
类型 Female Sockets,Receptacle
颜色 黑色
安装方式 面板安装
零件状态 在售
包装方式 托盘

HDDB-50S(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HDDB-50S(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC HDDB-50S(05) HDDB-50S(05)数据手册

HDDB-50S(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
