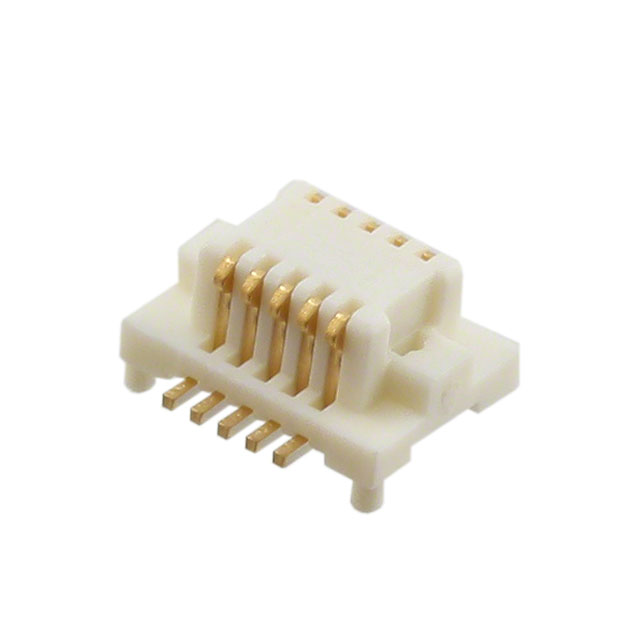

DF12(3.0)-10DS-0.5V(86)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距10p双排排母 板对板, DF12系列, 直向, 表面贴装
供应商型号: 7726784
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF12(3.0)-10DS-0.5V(86)

DF12(3.0)-10DS-0.5V(86)概述


    产品简介


    DF12系列是一款适用于0.5毫米间距的表面贴装板对板连接器。这些连接器广泛应用于消费电子产品、通信设备、工业自动化系统等多个领域,为各类电子设备提供可靠的电气连接。

    技术参数


    DF12系列连接器具备多种技术规格和性能参数:
    - 额定电流:0.3A
    - 操作温度范围:-45°C到+125°C
    - 存储温度范围:-10°C到+60°C(存储时无电气连接条件)
    - 电压等级:50V AC
    - 工作湿度范围:-40%到80%
    - 存储湿度范围:-40%到70%(存储时无电气连接条件)
    绝缘性能
    - 绝缘电阻:最小值为500MΩ @ 100V DC
    - 耐压性:无闪络或绝缘击穿,150V AC/1分钟
    机械性能
    - 振动:频率10到55Hz,单振幅0.75mm,各方向2小时
    - 稳态湿度测试:接触电阻最大值50mΩ,绝缘电阻最小值500MΩ,40°C±2°C,90%到95%相对湿度下持续96小时
    - 温度循环:接触电阻最大值50mΩ,绝缘电阻最小值500MΩ,-65°C到125°C之间进行5个循环
    可靠性
    - 耐焊接热性:无影响性能的组件变形,回流焊接符合推荐温度曲线;手动焊接350°C持续3秒
    - 触点寿命:50次插拔后接触电阻最大值50mΩ

    产品特点和优势


    DF12系列连接器具备以下几个显著特点和优势:
    - 宽泛的堆叠高度变化:提供了3mm、3.5mm、4mm、5mm四种不同的堆叠高度选项,适应各种不同的应用需求。
    - 自动组装兼容性:专门设计的真空拾取区域使连接器能够通过自动组装机进行拾放,简化生产流程。
    - 金属加固:产品提供带金属加固的版本,防止焊料脱落,特别适合用于柔性电路板(FPC)上。

    应用案例和使用建议


    DF12系列连接器可用于以下应用:
    - 消费电子产品:智能手机、平板电脑等设备中的内部连接。
    - 通信设备:服务器、路由器等网络设备中的板间连接。
    - 工业自动化系统:工业控制面板、机器人控制系统等高可靠性的板间连接。
    使用建议:
    1. 选择合适的堆叠高度:根据具体应用选择适当的堆叠高度以确保足够的电气间隙和机械稳定性。
    2. 遵循正确的安装指南:严格遵守制造商提供的安装指南,确保连接器正确安装并保持良好的电气性能。

    兼容性和支持


    DF12系列连接器采用标准的0.5毫米间距设计,适用于大多数现有的SMT装配线和相关设备。制造商HIROSE ELECTRIC CO., LTD.提供了详细的技术支持文档和专业服务,以帮助客户在实际应用中获得最佳效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻异常升高 | 检查连接器安装是否稳固,重新焊接连接器 |
    | 焊接后变形 | 使用制造商推荐的温度曲线进行回流焊接,避免过高温度导致变形 |

    总结和推荐


    DF12系列0.5毫米间距的表面贴装板对板连接器以其多样化的堆叠高度选择、自动组装兼容性和可靠的机械性能,在众多应用领域中表现出色。其良好的绝缘性能和高接触可靠性使其成为各类电子设备中理想的连接解决方案。对于需要高性能和高可靠性的应用场合,强烈推荐使用DF12系列连接器。

DF12(3.0)-10DS-0.5V(86)参数

参数
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 2.2mm
针脚数 10pin
接合堆叠高度 3mm
触头镀层厚度 203nm
长*宽*高 5.5mm(长度)*4.6mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

DF12(3.0)-10DS-0.5V(86)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12(3.0)-10DS-0.5V(86)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF12(3.0)-10DS-0.5V(86) DF12(3.0)-10DS-0.5V(86)数据手册

DF12(3.0)-10DS-0.5V(86)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.7362
250+ ¥ 4.6299
500+ ¥ 4.5345
库存: 0
起订量: 45 增量: 0
