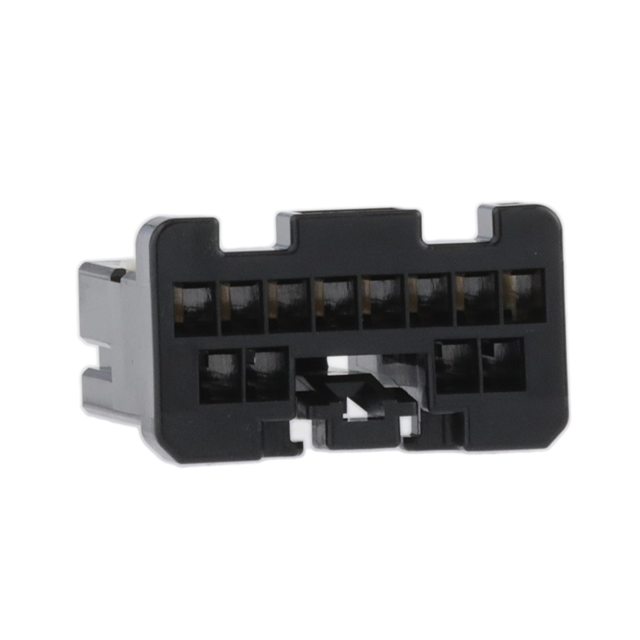

ZE05-12DS-HU/R

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Lock,Plug 2 12pin Female Socket 压接 黑色 SMD,P=2mm 导线安装,自由悬挂,通孔安装 17.6mm*15.3mm*10.2mm
供应商型号: 26M-ZE05-12DS-HU/R
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 ZE05-12DS-HU/R

ZE05-12DS-HU/R概述

    ZE05 Series:高耐热性和抗振性的0.5尺寸2mm间距汽车接口连接器

    产品简介


    ZE05系列是一种适用于汽车电子系统的小型化、高性能连接器。其独特的设计使得产品能够在严苛环境下正常工作,具备高耐热性、高抗振性以及优良的电气特性。这种连接器特别适合用于要求高度稳定性和可靠性的汽车环境。

    技术参数


    - 额定电流:
    - 单极电源:5A
    - 全极电源:2A
    - 操作温度范围: -40°C至+125°C
    - 储存温度范围: -10°C至+60°C(注1)
    - 额定电压: 60V AC/DC
    - 存储相对湿度范围: ≤85%RH(无冷凝)(注1)
    主要技术指标如下:
    - 接触电阻:≤10mΩ(1A直流电测量)
    - 绝缘电阻:≥100MΩ(500V直流电测量)
    - 耐压能力:无击穿现象(1000V交流电,持续1分钟)
    - 插拔耐久性:接触电阻≤20mΩ,30次插拔循环
    - 抗震能力:无超过1微秒的电气中断
    - 锁紧强度:≥100N(沿结合轴方向施力)

    产品特点和优势


    - 空间节省:0.5尺寸终端和2mm间距设计,有助于减少终端产品的体积。
    - 高耐热性:可承受高达125°C的工作环境。
    - 高抗震性:能够在强振动环境中使用。
    - 高接触可靠性:采用双层弹簧和三点接触设计,增强防震能力。
    - 稳固锁紧结构:保证终端在恶劣环境下的稳固性,提供40N的抗拉强度。

    应用案例和使用建议


    该连接器适用于各种汽车电子系统中,例如传感器连接、ECU接口、车灯控制单元等。建议在安装时遵循推荐温度曲线进行焊接,以确保最佳性能。此外,在未接通电源的情况下操作连接器,可以避免潜在的安全隐患。

    兼容性和支持


    ZE05系列连接器兼容广泛使用的电缆类型,并且配套的压接工具由Hirose公司专门设计。如有需要,可以联系销售代表获取进一步的支持和维护信息。

    常见问题与解决方案


    1. 问题:难以卸下连接器。
    - 解决方案:轻轻推入一次然后释放锁定。
    2. 问题:直接接触带电终端很危险。
    - 解决方案:始终确保在重新插入连接器之前切断电源。

    总结和推荐


    综上所述,ZE05系列连接器以其独特的设计和卓越的性能,在汽车电子领域具有显著的应用优势。它不仅能够应对严酷的工作环境,还具备出色的可靠性和安全性。因此,对于需要高耐热性和抗振性的汽车电子系统来说,这是一款值得推荐的产品。

ZE05-12DS-HU/R参数

参数
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 17.6mm*15.3mm*10.2mm
通用封装 SMD,P=2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,托盘

ZE05-12DS-HU/R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05-12DS-HU/R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC ZE05-12DS-HU/R ZE05-12DS-HU/R数据手册

ZE05-12DS-HU/R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.381
10+ ¥ 5.9627
50+ ¥ 5.0008
100+ ¥ 4.6276
500+ ¥ 4.3056
库存: 11612
起订量: 1 增量: 350
交货地:
最小起订量为:1
合计: ¥ 7.38
直接购买
加入购物车
