JR13WCC-8(71)

厂牌: HIROSE ELECTRIC

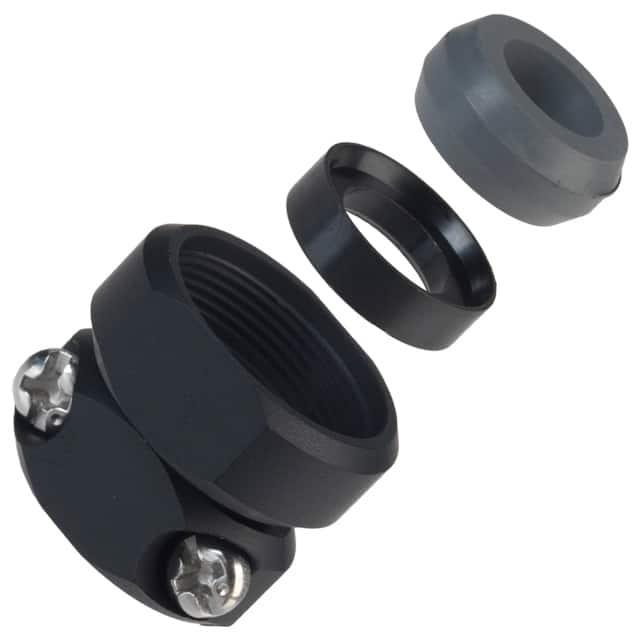

产品描述: 缆线夹 M16x0.75 铬 锌合金,黄铜 黑色 8mm 180° 夹子安装,导线安装,螺纹安装
供应商型号: CSJ-ST29744766
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR13WCC-8(71)

JR13WCC-8(71)概述

    高品质防水圆形连接器JR-W系列技术手册

    1. 产品简介


    JR-W系列是HIROSE公司推出的一种高可靠性的防水圆形连接器。此系列连接器主要用于需要高度防护的应用场景,如工业控制、汽车制造及户外工程等。它们具备出色的防水性能、耐腐蚀性及广泛的电流承载能力,确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 电流承载能力
    - 壳体尺寸13,接触点数3/5:10A/5A
    - 壳体尺寸16,接触点数7/10:10A/5A
    - 壳体尺寸21,接触点数10/16:10A/5A
    - 壳体尺寸25,接触点数4/16/24:30A/10A/5A
    - 电压承载能力
    - 壳体尺寸13,接触点数3/5:100V AC, 140V DC
    - 壳体尺寸16,接触点数7/10:100V AC, 140V DC
    - 壳体尺寸21,接触点数10/16:100V AC, 140V DC
    - 壳体尺寸25,接触点数4/16/24:300V AC, 420V DC
    - 温度范围
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    3. 产品特点和优势


    - 防水性能: JR-W系列连接器具备IP67/IP68防水等级,可在水下1米持续30分钟或2米连续14天均无水渗透,确保在严苛环境中依旧保持高可靠性。
    - 耐腐蚀性: 外壳采用镀层处理,有效增强防腐蚀能力,适用多种复杂环境。
    - 高可靠性: 连接器内部结构设计精良,经过严格测试(如振动、冲击等),确保长时间稳定工作。

    4. 应用案例和使用建议


    - 工业自动化: 在工业生产线上的控制系统中,保证高湿度或恶劣环境下数据传输的安全可靠。
    - 车载应用: 适用于汽车电子系统中,尤其是在雨水和污垢频繁的条件下保持连接器的稳定性能。
    - 户外设备: 针对户外施工、监测设备等需求,为长期户外作业提供可靠的电力和信号传输保障。
    使用建议:
    - 确保按照制造商的操作手册正确安装与拆卸连接器。
    - 定期检查连接器及其配件,特别是在多尘、潮湿或腐蚀性较强的环境中使用时。

    5. 兼容性和支持


    - JR-W系列连接器与其配套的电缆夹紧密配合,提供良好的机械固定效果。
    - 公司提供详尽的技术支持文档及专业服务团队,帮助客户解决安装与维护过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 连接器无法完全插入
    - A: 检查是否有异物阻塞连接器接口,确保连接器清洁并正确对接。
    - Q: 连接处出现漏水现象
    - A: 确认密封圈安装正确,没有损坏;同时检查连接器是否已达到额定深度。
    - Q: 使用中接触不良
    - A: 重新进行焊接或压接操作,确保电线与插针连接牢固。

    7. 总结和推荐


    综上所述,JR-W系列防水圆形连接器以其卓越的防水、耐腐蚀特性及高可靠性,在各类严苛环境下展现出极佳的应用表现。无论是工业自动化还是车载电子,乃至户外设施的连接需求,这款连接器都是理想选择。强烈推荐在上述应用场景中使用JR-W系列连接器以提升系统的整体可靠性。

JR13WCC-8(71)参数

参数
电缆开口 8mm
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M16x0.75
安装方式 夹子安装,导线安装,螺纹安装
应用等级 工业级
零件状态 停产
包装方式 袋装

JR13WCC-8(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WCC-8(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR13WCC-8(71) JR13WCC-8(71)数据手册

JR13WCC-8(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4493 ¥ 29.2151
库存: 1
起订量: 15 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.21
