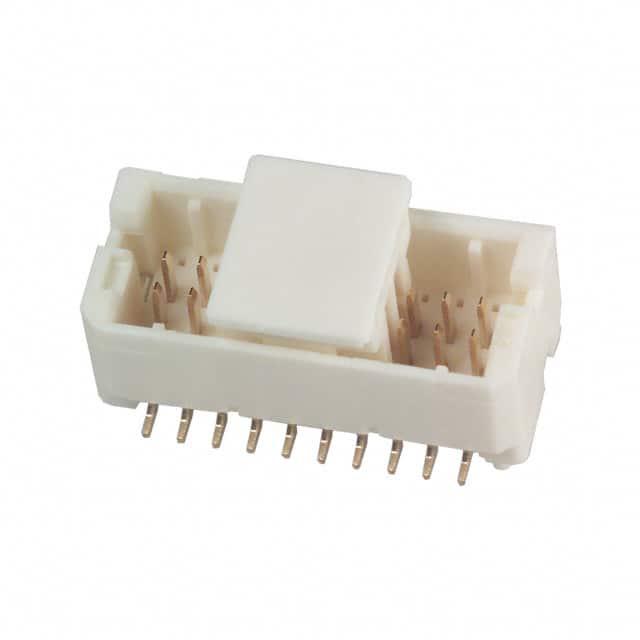

DF20F-20DP-1V(56)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1mm 2 20pin 1A 203nm 金 SMD,P=1mm 贴片安装 12.3mm(长度)*6.4mm(高度)
供应商型号: H10727TR-ND
供应商: Digi-Key
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF20F-20DP-1V(56)

DF20F-20DP-1V(56)概述


    产品简介


    DF20系列是1mm间距双排低轮廓线束到板连接器,适用于各种小型化应用需求。该系列产品主要用于笔记本电脑、小型办公自动化设备、小型消费电子产品以及便携式设备。其核心功能是提供低轮廓且可靠的板对电缆连接,适用于28 AWG、30 AWG和32 AWG导线。这些连接器的设计充分考虑了可靠性与空间利用效率,适用于需要高可靠性的应用场景,如汽车电子领域。

    技术参数


    - 额定电流:
    - 28 AWG:1A/针
    - 30 AWG:0.9A/针
    - 32 AWG:0.7A/针

    - 工作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 额定电压:100V AC/DC
    - 绝缘电阻:最小500MΩ(测量电压为100V DC)
    - 耐压:300V AC,1分钟内无闪络或绝缘击穿
    - 接触电阻:最大30MΩ(测量电流为1mA)
    - 振动测试:频率范围10至55Hz,单振幅0.75mm,每个方向10个周期内无电气中断
    - 湿度测试:温度40±2°C,湿度90%至95%,96小时连续测试后接触电阻≤30MΩ,绝缘电阻≥100MΩ
    - 温度循环测试:温度循环范围从-55°C到+85°C,每个温度阶段2到3分钟,共5个循环
    - 机械操作:接触电阻≤30MΩ,50次操作内
    - 抗焊热性:不产生影响性能的绝缘部分变形

    产品特点和优势


    1. 1mm间距设计:保证了焊接和电缆端接的可靠性。
    2. 可靠的电气连接擦拭:接触点间1mm的擦拭确保有效电气连接。
    3. 更窄的外形尺寸:金属配件的重新设计使插座式母座的总长度减小,允许多个连接器端对端安装。
    4. 自动设备板放置:直角型插针带有5.4mm×4.6mm平台,便于真空拾取和板上放置。
    5. 多样化的产品变体:提供不同数量触点(10, 20, 30, 40, 50)和带定位支柱或不带的插针头,可选直角或弯角配置。

    应用案例和使用建议


    应用案例
    DF20系列连接器在笔记本电脑和便携设备中广泛应用,提供稳定可靠的连接。在小型办公自动化设备中,它们也被用来确保高密度接口的可靠连接。
    使用建议
    - 在选择合适的电缆时,优先选用标准的锡镀铜绞合软线。
    - 确保电缆装配过程遵循规定的标准,避免多根电缆同时被压接。
    - 压接过程中需谨慎操作,避免压接部分的变形或损坏。
    - 定期进行温度循环测试和机械操作测试,确保连接器的长期稳定性。

    兼容性和支持


    DF20系列连接器支持多种不同类型的插针头和插座,确保了与不同类型电缆的良好兼容性。此外,HIROSE公司提供了详尽的技术文档和支持服务,以帮助客户正确安装和维护这些连接器。

    常见问题与解决方案


    1. 如何处理电缆压接失败?
    - 检查压接工具是否正确使用,遵循《压接质量标准》(ETAD-H0929-00)。
    2. 如何防止压接过程中电缆变形?
    - 使用正确的压接工具,确保电缆压接前没有变形。
    3. 如何判断连接器的电气性能?
    - 使用万用表检查接触电阻和绝缘电阻,确保符合技术规格要求。

    总结和推荐


    DF20系列1mm间距双排低轮廓线束到板连接器以其小巧的设计和卓越的电气性能,在多种应用场景中表现出色。其坚固耐用的特点使其成为电子设备中的理想选择。无论是对于需要高可靠性的工业应用还是消费电子市场,DF20系列都是一种值得信赖的选择。强烈推荐在需要高密度连接和紧凑设计的项目中使用DF20系列连接器。

DF20F-20DP-1V(56)参数

参数
间距-配接 1mm
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
针脚数 20pin
颜色 -
类型 Header,Push-Pull
额定电流 1A
排数 2
长*宽*高 12.3mm(长度)*6.4mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
