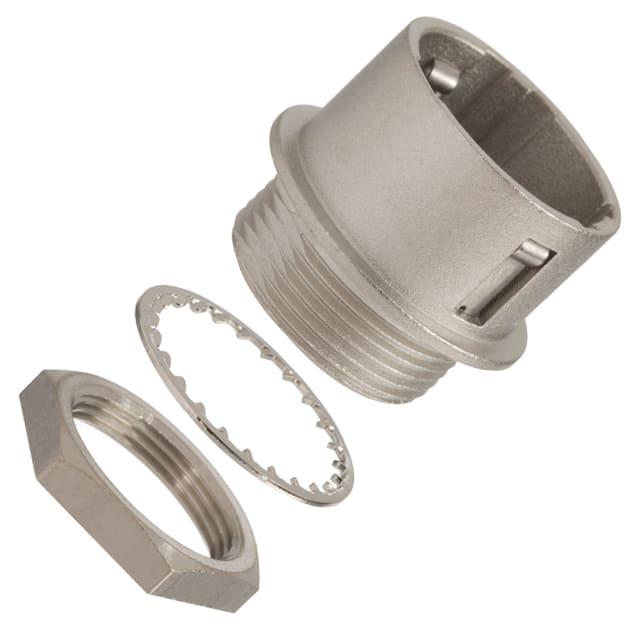

HR10-7R-6P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 6芯, 面板安装, 焊接
供应商型号: ET-1077708
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10-7R-6P(73)

HR10-7R-6P(73)概述

    HR10 系列推拉式连接器

    1. 产品简介


    HR10 系列推拉式连接器是专为满足客户对微型化、高密度及易于操作的需求而开发的一系列高性能微连接器。这些连接器具备轻量化、高可靠性和耐用性的特点,且具有方便的推拉式操作方式。适用于各种小型电子设备,特别是在需要良好外观的便携式电子设备中应用广泛。

    2. 技术参数


    - 壳体材料:锌合金和黄铜,表面处理为缎面镍镀层。
    - 绝缘体材料:聚酰胺(尼龙)/PBT(蓝色或黑色)。
    - 插针材料:黄铜/青铜,镀银或镀金。
    - 接触形式:公端(Male Terminal)、母端(Female Terminal)。
    - 安装方式:插针连接系统(Crimp Connection System)。
    部分型号及规格:
    | 型号 | 针数 | 外径A (mm) | 内径B (mm) | 插入力 (kgf) | 重量 (g) |
    |
    | HR10-7P-4P(73) | 4 | 28.5 | 11 | 5.2 | 8 |
    | HR10-10P-12P(73) | 12 | 32.5 | 14 | 7.2 | 15 |

    3. 产品特点和优势


    - 紧凑设计:最小化尺寸,外观小巧如香烟,但适配各种应用需求。
    - 易操作:采用“推拉”耦合机制,便于快速准确地连接和断开。
    - 极化设计:五键系统确保仅有一种耦合方式,即使盲插也能正确连接。
    - 保护插针:插针位置设计避免盲插时损坏。
    - 高密度安装:节省空间的设计使多组连接器安装更加便捷。
    - 简易布线与安装:无需螺丝,布线和安装更加方便。
    - 简洁美观:简约设计与磨砂处理提高设备整体外观。

    4. 应用案例和使用建议


    应用案例:
    - 便携式设备:如智能手机、平板电脑、便携音响等。
    - 医疗设备:监护仪、超声波设备等。
    - 工业设备:自动化控制系统、测量仪器等。
    使用建议:
    - 防水型号:如 HR10A-10WTP-12P(73),用于户外或潮湿环境的应用。
    - 旋转锁定型:如 HR10A-10TP-12P(73),适用于需要频繁拆卸的应用场合。
    - 带屏蔽层的型号:如 HR10G-7R-4P(73),适用于需要电磁干扰防护的设备。

    5. 兼容性和支持


    - 兼容性:HR10 系列连接器可以与其他标准设备兼容,如使用特定的电缆和接头。
    - 技术支持:厂商提供详细的技术文档和支持,包括工程图纸、操作指南和常见问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查连接器是否完全插入,确认极化正确。 |
    | 信号传输不稳定 | 检查插针是否有损伤或腐蚀,更换插针或清洁。 |
    | 插拔操作困难 | 涂抹适量润滑剂,检查插拔机构是否有磨损。 |

    7. 总结和推荐


    总结:
    HR10 系列推拉式连接器以其紧凑设计、高密度、易操作等特点,特别适合于便携式设备和其他需要高可靠性的小型电子设备。在医疗、工业控制等多个领域的应用表现优异,表现出色的耐用性和稳定性使其成为理想的选择。
    推荐:
    对于寻求高性能、紧凑设计、易操作连接器的电子设备制造商来说,HR10 系列推拉式连接器是一个值得信赖的选择。其独特的设计和多功能性使其在市场上具有较高的竞争力。我们强烈推荐此系列产品给需要这些特性的客户。

HR10-7R-6P(73)参数

参数
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
长*宽*高 12mm(长度)*11mm(高度)
安装方式 隔板安装,面板安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装,袋装

HR10-7R-6P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10-7R-6P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10-7R-6P(73) HR10-7R-6P(73)数据手册

HR10-7R-6P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.2981 ¥ 129.2685
20+ $ 11.5119 ¥ 97.2758
40+ $ 10.8251 ¥ 91.4723
60+ $ 10.4429 ¥ 88.2429
100+ $ 9.7989 ¥ 82.8009
260+ $ 9.0042 ¥ 76.0851
500+ $ 8.8671 ¥ 74.9268
库存: 245
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 129.26
