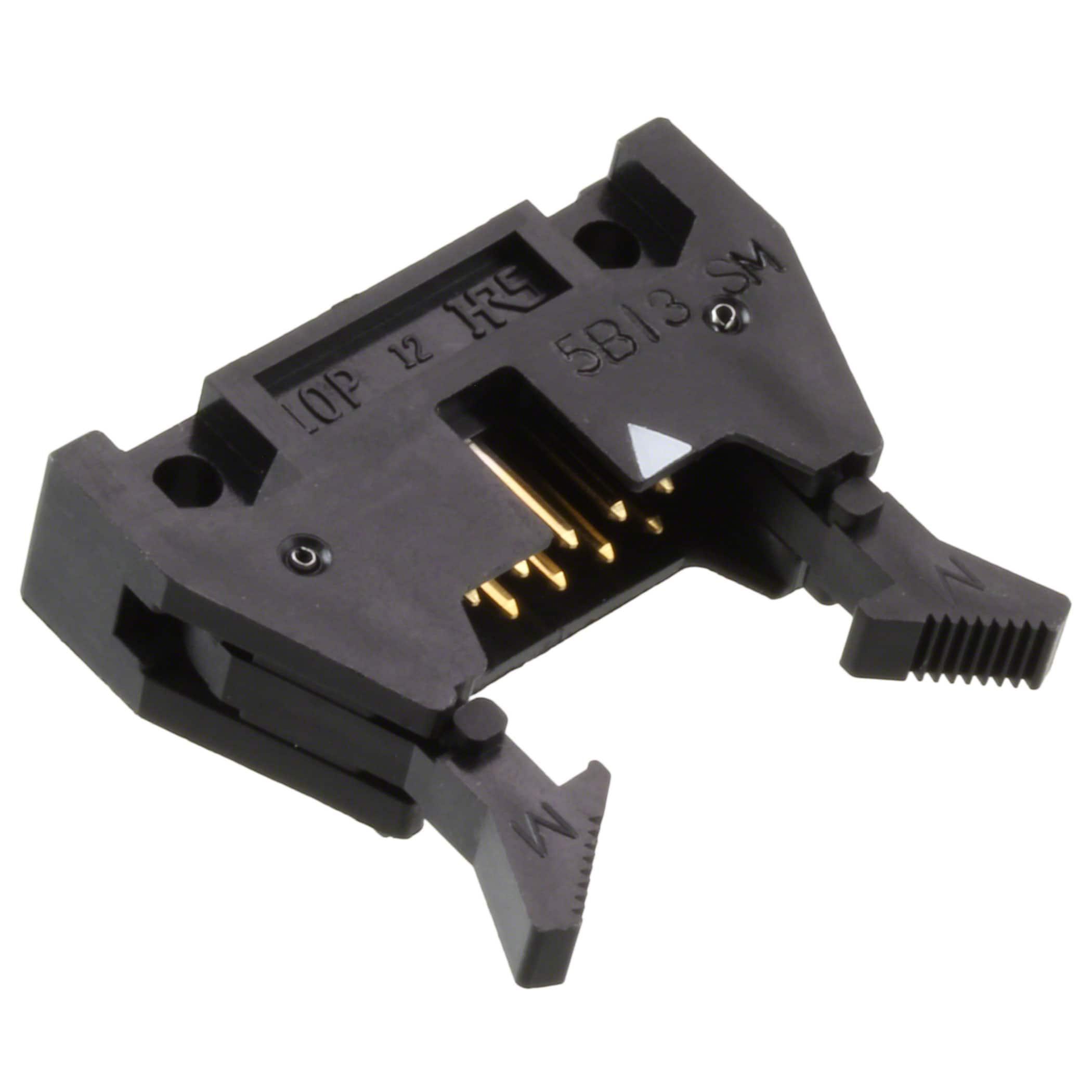

HIF3BD-10PA-2.54DS(75)

厂牌: HIROSE ELECTRIC
产品描述: 10pin 2.54mm 2 2.54mm Header,Latch Lock/Eject Hooks 1A 760nm 金 黑色 通孔安装
供应商型号: CSJ-ST65126986
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3BD-10PA-2.54DS(75)

HIF3BD-10PA-2.54DS(75)概述

    HIF3B 系列扁平电缆连接器技术手册

    产品简介


    HIF3B 系列是一种符合 MIL 标准的扁平电缆连接器,专为广泛的应用而设计。这种连接器不仅具有卓越的电气性能,还具备多种实用功能,如防止错误插入的机制和抗振动能力。它们主要用于工业自动化、军事设备、通信系统和各类电子产品中。

    技术参数


    - 操作温度范围:-55°C 至 +85°C(注 1)
    - 操作湿度范围:40% 至 80%
    - 存储温度范围:-10°C 至 +60°C(注 2)
    - 存储湿度范围:40% 至 70%(注 2)
    - 电流额定值:
    - IDC 类型:1A(28 AWG)
    - 压接:32 AWG 和 36 AWG:1A
    - 其他:3A
    - 电压额定值:200V
    - 绝缘电阻:1000 MΩ 最小值(500V DC)
    - 耐压:无闪络或击穿现象(650V AC/1 分钟)
    - 接触电阻:15 mΩ 最大值(0.1A)
    - 振动测试:无电气中断(频率 10Hz 至 55Hz,单振幅 0.75mm,每个方向持续2小时)
    - 稳态湿度测试:1000 MΩ 最小值(温度 40°C,湿度 90% 至 95%,持续 96 小时)
    - 温度循环测试:无损坏、裂缝或松动(-55°C 30分钟 → 15°C 至 35°C 5分钟 → 125°C 30分钟 → 15°C 至 35°C 5分钟,共 5 次循环)
    - 耐久性测试(插拔):接触电阻 15 mΩ 最大值(500次循环)
    - 耐焊接热测试:组件无变形影响性能(波峰焊 260°C,10秒;手动焊接 360°C,5秒)

    产品特点和优势


    1. 符合 MIL 标准:确保产品在各种恶劣环境下仍能保持良好的电气性能和可靠性。
    2. UL 认证:表明该产品经过严格测试,符合国际安全标准。
    3. 防误插入机制:包括凸起部分引导插针头部进入插座凸起区域,以及嵌入式极化键,有效防止错误插入。
    4. 适用电缆:适用于 28 AWG 的 UL2651 扁平电缆(7芯,直径 0.9±0.1mm)。
    5. 材料/表面处理:插座接触采用铍铜材质,接触区域镀金;插头接触采用黄铜材质,选择性镀金。
    6. 结构紧凑:连接器高度低,无需在电缆侧使用连接器夹,简化安装过程。

    应用案例和使用建议


    - 工业自动化:适用于需要高可靠性和良好电气性能的场合,例如工厂自动化设备中的信号传输。
    - 通信系统:适合用于各种通信设备,保证信号传输的稳定性和安全性。
    - 军事设备:广泛应用于军事设备,确保在极端环境下仍能正常工作。
    使用建议:
    - 在高温或高湿环境中使用时,应确保连接器的防水防尘性能。
    - 长时间存储时,应选择适宜的存储条件以确保产品性能。
    - 在插拔过程中避免施加过大的力,以防锁扣变形。

    兼容性和支持


    HIF3B 系列连接器具有广泛的兼容性,可与多种扁平电缆和其他相关设备配合使用。制造商提供全面的技术支持和服务,包括定制化需求和售后服务。

    常见问题与解决方案


    - Q: 如何防止误插入?
    - A: 连接器设计了凸起部分和极化键,确保正确插入。
    - Q: 为什么需要进行长时间的存储测试?
    - A: 确保产品在存储期间仍能保持性能。
    - Q: 插拔次数对连接器的影响?
    - A: 经测试,插拔 500 次后,接触电阻仍小于 15 mΩ。

    总结和推荐


    HIF3B 系列连接器以其卓越的性能、坚固耐用的设计以及广泛的兼容性,在多个行业中得到了广泛应用。它的多项优势使其成为工业自动化、通信系统和军事设备的理想选择。我们强烈推荐使用 HIF3B 系列连接器,以确保设备的可靠性和稳定性。

HIF3BD-10PA-2.54DS(75)参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
额定电流 1A
类型 Header,Latch Lock/Eject Hooks
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

HIF3BD-10PA-2.54DS(75)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BD-10PA-2.54DS(75)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3BD-10PA-2.54DS(75) HIF3BD-10PA-2.54DS(75)数据手册

HIF3BD-10PA-2.54DS(75)封装设计

查看详情并下载
Symbol
Footprint
3D Model
