DF33C-10DP-3.3DSA(24)

厂牌: HIROSE ELECTRIC
产品描述: 10pin 3.3mm 2 5.8mm Header,Locking Ramp 5A 1μm 锡 米黄色 通孔安装
供应商型号: 798-DF33C10DP33DSA24
供应商: Mouser
标准整包数: 1

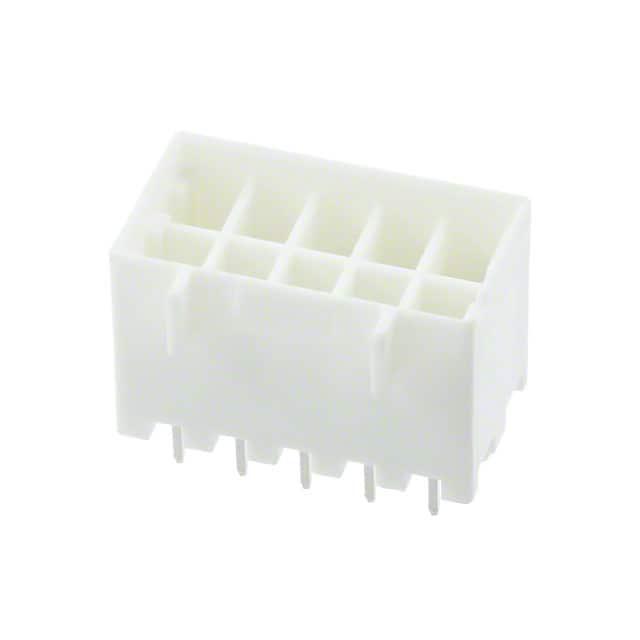

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF33C-10DP-3.3DSA(24)

DF33C-10DP-3.3DSA(24)概述

    DF33C 系列 3.3mm 间距小型内部电源连接器

    1. 产品简介


    DF33C系列是专为内部电源源设计的小型3.3mm间距连接器。这种连接器以其卓越的电气性能和可靠性而闻名,适用于汽车、工业设备、通信设备等多种应用场景。

    2. 技术参数


    - 额定电流(Note 1):单排2到6个触点时为5A/针;双排4到12个触点时为5A/针(单排),4A/针(双排)
    - 工作温度范围:-35°C至+85°C(Note 2)
    - 湿度范围:40%至80%(Note 3)
    - 存储温度范围:-10°C至+60°C(Note 4)
    - 额定电压:AC/DC 500V
    - 接触电阻:初始值不超过10mΩ(测量值≤20mV或1mA)
    - 绝缘电阻:不低于1,000MΩ(测量值为直流500V)
    - 耐压测试:交流1500V持续一分钟无闪络或击穿
    - 振动和冲击:抗振动频率10-55Hz,半振幅0.75mm,三个方向各10次,无大于1μs的电中断;抗冲击加速度490m/s²,11ms,半正弦波三个方向各3次,无大于1μs的电中断
    - 防潮测试:接触电阻不超过20mΩ,绝缘电阻不小于500MΩ,温度40±2°C,湿度90%-95%,持续96小时
    - 温度循环测试:接触电阻不超过20mΩ,绝缘电阻不小于1000MΩ,-55°C至+85°C各30分钟,5次循环
    - 焊接热阻:树脂部分应承受260°C流过10秒,手焊温度300°C,持续3秒

    3. 产品特点和优势


    1. 高电流承载能力:最高可承载5A电流(20AWG导线),确保可靠供电。
    2. 安全锁定机制:外锁结构防止意外脱落,提高安全性。
    3. 精确板定位:定位柱帮助准确定位并防止错误插接PCB。
    4. 树脂密封支持:可接受最多6.5mm厚树脂密封,不影响性能。
    5. 短路防护:每个触点独立封装,防止相邻触点间短路。
    6. 接触保留力强:提供保持器增加接触/电缆固定率,增强插入完整性。
    7. 抗热裂纹:采用玻璃填充树脂降低热收缩率,避免焊接裂纹。
    8. 简便操作:点击声提示完成连接,提高工作效率,尤其适合嘈杂环境。

    4. 应用案例和使用建议


    - 汽车工业:DF33C系列连接器在汽车电子系统中表现优异,适合高可靠性需求的应用。
    - 工业自动化:在工业设备中,这些连接器可用于电力分配和控制信号传输。
    - 通信设备:应用于通信基础设施中的高密度布线场景。
    使用建议:
    - 在使用前,请确保了解连接器的额定电流与导线规格匹配。
    - 操作时需注意不要在通电状态下进行插拔操作,以避免电弧产生的危险。
    - 高温或低温环境下使用时,建议联系供应商获取具体指导。

    5. 兼容性和支持


    - 兼容性:DF33C系列与特定的导线尺寸兼容,可使用相应的压接工具进行安装。
    - 支持服务:如需更多技术支持,可以联系Hirose公司代表获取更多信息。

    6. 常见问题与解决方案


    - 问题1:在插拔过程中感觉困难。
    - 解决方案:轻轻推进连接器使其进一步进入插座,然后再解锁。

    - 问题2:担心焊接过程中的热影响。
    - 解决方案:严格按照制造商的焊接标准操作,使用合适的工具和技术。

    7. 总结和推荐


    DF33C系列3.3mm间距小型内部电源连接器是一款集高性能、高可靠性于一身的产品,适用于多种严苛的应用场景。其坚固的设计和易于操作的特点使得它在市场上具有较强的竞争力。我们强烈推荐该产品用于需要高可靠性的电子设备中。
    通过以上介绍,DF33C系列连接器展现了其在多种应用中的出色表现和优越特性,是一款值得信赖的选择。

DF33C-10DP-3.3DSA(24)参数

参数
针脚数 10pin
间距-配接 3.3mm
排数 2
排距 5.8mm
防护等级 -
额定电流 5A
触头镀层 - 配接
颜色 米黄色
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1μm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

DF33C-10DP-3.3DSA(24)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF33C-10DP-3.3DSA(24)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF33C-10DP-3.3DSA(24) DF33C-10DP-3.3DSA(24)数据手册

DF33C-10DP-3.3DSA(24)封装设计

查看详情并下载
Symbol
Footprint
3D Model
