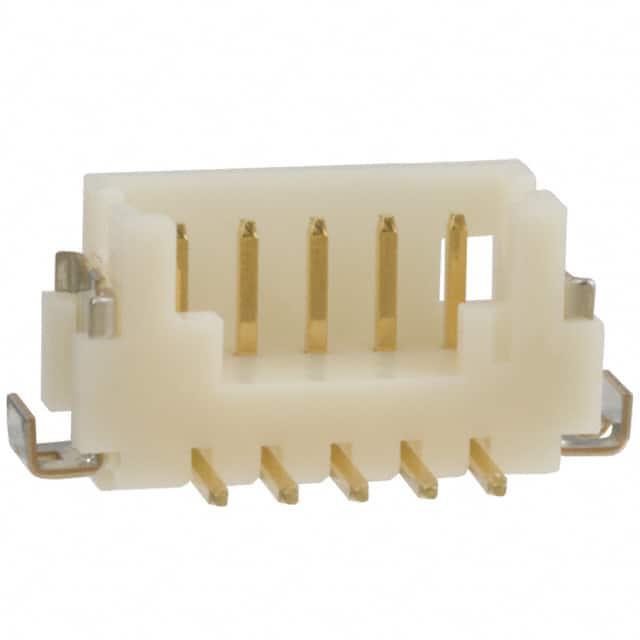

DF13-5P-1.25V(76)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 5pin 1A 203nm 金 米黄色 贴片安装
供应商型号: JY-DF13-5P-1.25V(76)
供应商: 云汉优选
标准整包数: 1

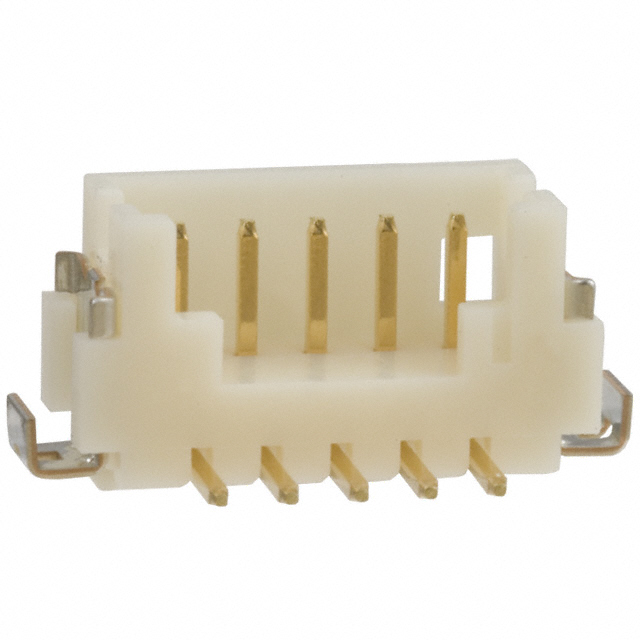

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-5P-1.25V(76)

DF13-5P-1.25V(76)概述

    DF13系列1.25mm间距微型压接连接器技术手册

    产品简介


    DF13系列1.25mm间距微型压接连接器是HIROSE公司开发的一种小型化高密度连接解决方案。这些连接器采用低剖面设计(直型安装高度为5.8mm),适用于多种消费电子产品,包括笔记本电脑、移动终端、小型商业设备和摄像机等。

    技术参数


    DF13系列连接器的主要技术参数如下:
    - 绝缘电阻:≥500MΩ (100V DC)
    - 耐电压强度:无闪络或绝缘击穿 (500V AC/1分钟)
    - 接触电阻:≤30mΩ (100mA)
    - 振动测试:频率范围10-55Hz,单振幅0.75mm,各方向持续2小时,无1μs以上的电气中断
    - 温湿度稳定性:接触电阻≤30mΩ,绝缘电阻≥500MΩ (40°C,90%-95%湿度,96小时)

    产品特点和优势


    DF13系列连接器的独特功能和优势包括:
    1. 小型化设计:低剖面设计使其易于集成到空间受限的应用中。
    2. 多触点配置:双排设计可实现高达40个触点,密度比单排高出30%。
    3. 自动化装配支持:真空吸收区域设计支持自动贴片机装配,包装形式灵活。
    4. 防误插设计:结构设计防止错误插入,SMT头部带有金属支架以防焊料剥离。
    5. UL认证:符合UL标准,确保安全可靠。

    应用案例和使用建议


    DF13系列连接器在各种消费电子设备中有广泛的应用,例如笔记本电脑、移动终端和摄像机等。对于应用过程中,建议注意以下几点:
    - 确保连接器与设备表面平行插入,避免倾斜插入导致接触变形。
    - 避免手动拔出时角度过大,可能导致接触变形或外壳损坏。
    - 焊接温度和时间需严格控制,参考推荐的焊接温度曲线以确保连接可靠性。

    兼容性和支持


    DF13系列连接器提供了丰富的包装选项,包括卷带包装和管式包装,以适应不同的生产需求。HIROSE公司提供详细的安装指南和技术支持,确保用户能够顺利地将连接器集成到其应用中。

    常见问题与解决方案


    1. 如何确保正确的焊接温度?
    - 参考推荐的焊接温度曲线,焊接峰值温度不得超过250°C。
    2. 如何处理焊料熔化后冷却不均的情况?
    - 使用适当的预热条件,如170-190°C预热60-120秒。
    3. 如何防止过大的插入/拔出角度导致的损坏?
    - 插入时保持连接器与设备表面平行,拔出时同样保持平行。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器凭借其小巧的体积、高密度设计、出色的可靠性和全面的支持服务,在消费电子市场上表现出色。这些连接器非常适合需要紧凑和高效电气接口的应用场合,我们强烈推荐此系列产品用于各类消费电子设备中。

DF13-5P-1.25V(76)参数

参数
间距-配接 1.25mm
颜色 米黄色
针脚数 5pin
类型 Detent Lock,Header
额定电流 1A
排数 1
触头镀层厚度 - 配接 203nm
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

DF13-5P-1.25V(76)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
